电动车充电器是保障电池安全充电的核心设备，其原理基于开关电源技术，通过多级电路将交流电转换为电池所需的恒流恒压直流电，以下从工作原理、常见故障及维修方法进行详细解析。

电动车充电器工作原理

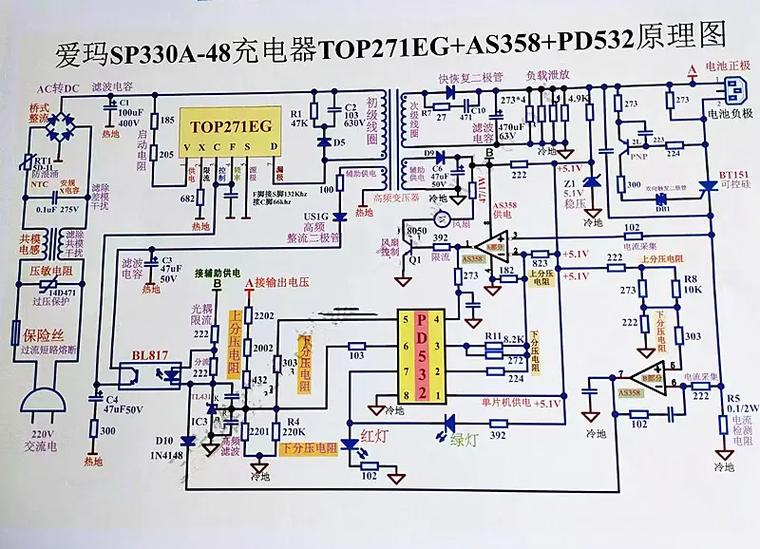

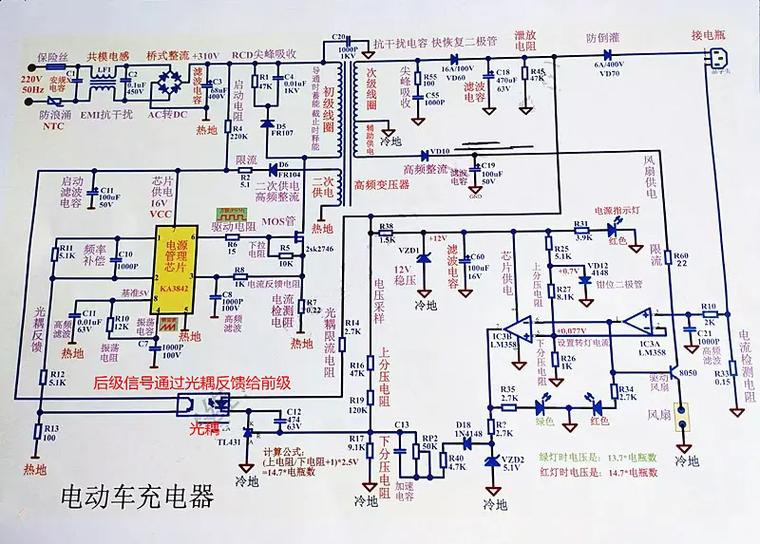

电动车充电器内部主要由整流滤波、PWM控制、主功率变换、电压反馈及输出滤波等模块组成，工作流程为：220V交流电经桥式整流电路转换为脉动直流电，再通过大电容滤波后得到约310V高压直流电；该电压通过高频变压器初级绕组，由MOSFET开关管在PWM信号控制下进行高频通断，将能量传递至次级；次级绕组感应出的低压交流电经快恢复二极管整流、电容滤波后，输出低压直流电，充电过程中，充电器通过采样输出电压和电流，反馈至PWM控制器（如UC3842芯片），动态调整开关管占空比，实现恒流（涓流）-恒压-浮充三阶段充电,确保电池既充满又不过充。

常见故障及维修方法

无输出电压

可能原因：交流输入保险丝熔断、整流桥击穿、PWM芯片未工作、高频变压器开路。
维修步骤：

• 断电后用万用表电阻档检测保险丝是否通断，若熔断需检查整流桥及后续电路是否存在短路；
• 测量整流桥输出直流电压（正常约310V），若无电压则检查交流输入回路；
• 检测PWM芯片（如UC3842）第7脚供电电压（正常约18V），若电压异常需检查启动电阻及反馈电路；
• 用示波器观察PWM芯片输出驱动脉冲,若无输出则更换芯片。

充电指示灯不亮，输出电压低

可能原因：输出滤波电容失效、电压反馈电路故障、次级整流二极管正向压降过大。
维修步骤：

• 断电后测量输出滤波电容容量，若容量不足或漏电需更换；
• 检查电压反馈电路的光耦（如PC817）及精密稳压源（如TL431），若光耦不导通或TL431击穿需更换；
• 用万用表二极管档检测次级整流二极管，若正向压降>0.7V或反向漏电需更换肖特基二极管。

充电过热

可能原因：散热不良、PWM占空比过大、负载电流异常。
维修步骤：

• 检查充电器外壳通风口是否堵塞，清理灰尘并确保散热风扇正常运转；
• 测量输出电流，若超过额定值（如48V/20A充电器正常输出1.8-2.9A），需检查电池是否短路或老化；
• 检测PWM芯片误差放大器输出电压,若占空比过大需校准反馈电路参数。

关键元器件参数对照表

相关问答FAQs

Q1：充电器充电时指示灯闪烁，但电池充不进电，是什么原因？
A：可能原因包括：①电池组电压过低（低于保护电压），需激活电池；②充电器输出线接触不良，检查插头与电池接口；③充电器内部输出电容失效，导致电压纹波过大，需更换滤波电容，建议用万用表测量充电器空载电压（48V充电器应为55-60V）,若电压异常则需维修内部电路。

Q2：充电器能充电但外壳严重发烫，是否还能继续使用？
A：不建议继续使用，过热可能导致元器件加速老化甚至引发火灾，常见原因有：①充电器散热风扇损坏；②输出电流过大（如电池短路）；③PWM反馈电路故障导致占空比过高，应立即断电，检查风扇是否运转，测量输出电流是否正常,若电流过大需排查电池或更换充电器。
