电磁炉e7故障维修方法
电磁炉作为现代家庭厨房中常见的电器设备,以其高效、清洁、便捷的特点深受用户喜爱，在使用过程中，电磁炉可能会出现各种故障代码，其中e7故障是较为常见的一种，e7故障通常代表着电磁炉出现了“锅具检测异常”或“IGBT管过热保护”等问题，面对这类故障，用户不必过于慌张，通过科学的排查和维修，大多数问题都可以得到有效解决，本文将详细介绍电磁炉e7故障的维修方法，帮助用户逐步排查并解决问题。

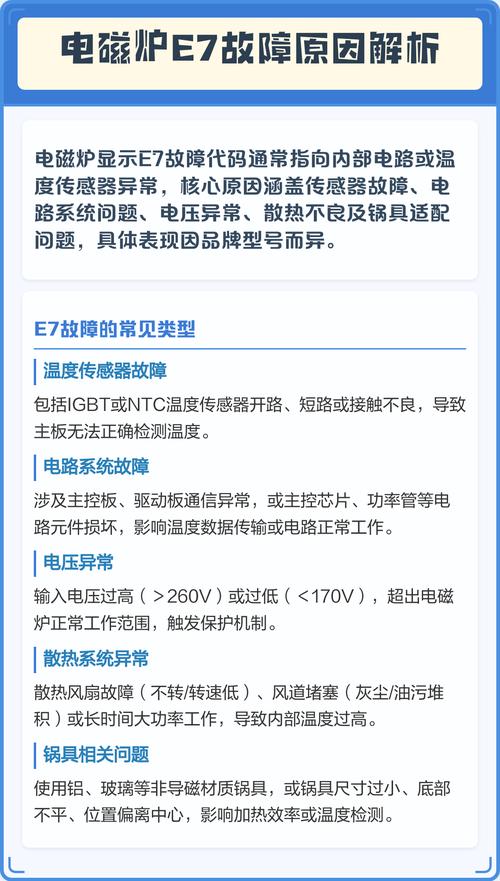

e7故障的常见原因分析
要维修电磁炉e7故障,首先需要明确其产生的原因，e7故障的核心指向主要有两个方面：一是锅具本身的问题，二是电磁炉内部电路的异常，常见原因包括：
-
锅具不匹配：电磁炉的工作原理是通过电磁感应使锅具自身发热，因此锅具必须具备良好的导磁性，如果使用了非导磁锅具（如铝锅、铜锅、玻璃锅、陶瓷锅等），或者锅具底部过小、过薄、凹凸不平，电磁炉无法有效检测到锅具的存在或锅具温度变化，就会触发e7故障代码。
（图片来源网络，侵删） -
锅具放置不当：锅具没有放置在电磁炉面板的中央位置，或者倾斜放置，导致电磁炉的加热线圈无法均匀感应锅具，也会引起e7报警。
-
传感器故障：电磁炉内部设有锅具温度传感器（通常是热敏电阻）和IGBT温度传感器，如果这些传感器损坏、引线松动、接触不良或其相关检测电路出现故障，会导致电磁炉误判温度或无法检测到锅具，从而报e7故障。
-
IGBT管过热：IGBT（绝缘栅双极型晶体管）是电磁炉的核心功率元件，工作时会产生大量热量，如果IGBT管本身性能不良、散热风扇不转、散热器堵塞或导热硅脂干涸，都可能导致IGBT管过热，触发过热保护，显示e7代码。
-
PWM脉冲信号异常：驱动IGBT管的PWM脉冲信号如果出现异常（如脉冲宽度不正确、脉冲丢失等），可能导致IGBT管工作状态异常，引起过流或过热，进而触发e7保护。
（图片来源网络，侵删） -
主板电路问题：电磁炉的主板（驱动板、电源板等）上的其他元件，如电容、电阻、集成电路等出现损坏或虚焊，也可能导致锅具检测或温度检测电路工作失常，引发e7故障。
e7故障的维修步骤与排查方法
在开始维修前,务必确保电磁炉已断电，并等待内部电容充分放电，以避免触电风险，维修时建议使用专业的工具，如万用表、螺丝刀、酒精、清洁毛刷等。
-
外部检查与锅具排查 这是最先也是最简单的排查步骤，更换一个符合电磁炉要求的锅具，建议使用不锈钢锅、铁锅等导磁性好、底部平整且直径大于10cm的锅具，将锅具放置在电磁炉面板中央，确保放置平稳，然后重新启动电磁炉，观察是否还报e7故障，如果故障消失，则说明问题出在锅具上，只需使用合适的锅具即可。
-
清洁电磁炉面板与锅具 有时，锅具底部或电磁炉面板上附有过多油污、水渍或异物，会影响电磁感应，使用干净的软布擦拭锅具底部和电磁炉面板，确保两者表面清洁干燥后再次尝试使用。
-
检查锅具温度传感器 如果更换锅具和清洁后故障依旧，则需要打开电磁炉外壳进行检查，找到锅具温度传感器，它通常位于电磁炉面板下方，靠近加热线圈的位置，检查传感器的引线是否松动、脱落或被损坏，用万用表的电阻档测量传感器的阻值（通常在室温下为几十千欧到一百千欧左右，具体数值需参照产品说明书），如果阻值无穷大或为零，或者阻值随温度变化无明显规律，则说明传感器已损坏，需要更换同型号的传感器。
-

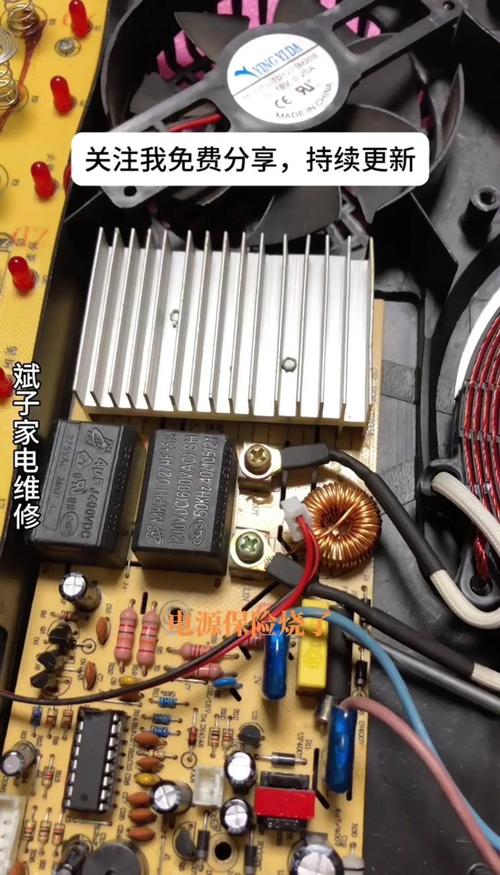

检查IGBT管及散热系统 IGBT管通常安装在散热器上，旁边会有散热风扇，检查散热风扇是否在电磁炉工作时正常转动，如果风扇不转，需要检查风扇电机本身是否损坏，或者驱动风扇的电路是否有问题（如电机供电线脱落、电机损坏、相关三极管或驱动芯片故障等），断电后触摸散热器，感觉是否过热（注意安全，避免烫伤），如果散热器温度过高，可能是散热不良，需要清理散热器上的灰尘和油污，检查导热硅脂是否干涸，若干涸则需清理并重新涂抹新的导热硅脂，如果IGBT管本身击穿短路（用万用表二极管档测量，各引脚间阻值异常），则需要更换同型号的IGBT管，并检查其驱动电路是否正常。
-
检查PWM驱动信号及相关电路 这部分维修需要一定的电子基础，使用示波器测量驱动IGBT管的PWM信号输出端，观察是否有正常的脉冲波形，如果波形异常（如无脉冲、脉冲宽度不正确、频率不对等），则需要检查驱动电路上的元件，如驱动三极管、电阻、电容以及相关的集成电路（如PWM芯片）是否损坏，检查电流检测电路（通常是通过电流互感器取样）的元件是否正常，因为过流保护也可能触发e7故障。
-
检查主板其他元件 仔细检查主板上的电容是否有鼓包、漏液现象，电阻是否烧焦，集成电路是否有虚焊或损坏，对于虚焊的元件，用电烙铁重新焊接；对于损坏的元件，用同型号的进行更换。
在排查过程中,为了更清晰地记录和判断，可以参考以下表格：
| 检查部位 | 可能原因 | 维修方法 | |
|---|---|---|---|
| 外部锅具 | 锅具材质、大小、形状、放置位置 | 锅具不匹配、放置不当 | 更换符合要求的锅具，正确放置 |
| 面板与锅具 | 面板与锅具底部是否有异物、油污、水渍 | 清洁不良 | 清洁面板和锅具底部 |
| 锅具温度传感器 | 引线连接、传感器阻值（室温及受热后） | 引线松动脱落、传感器损坏 | 重新连接引线，更换同型号传感器 |
| 散热风扇 | 风扇是否转动 | 风扇电机损坏、供电异常、驱动电路故障 | 检查电机供电，修复或更换风扇，检查驱动电路 |
| 散热器 | 散热器是否堵塞、导热硅脂是否干涸 | 散热不良 | 清理散热器灰尘，涂抹或更换导热硅脂 |
| IGBT管 | 是否击穿短路、与散热器安装是否紧密 | IGBT损坏、安装不良 | 更换同型号IGBT，确保安装紧密并涂抹导热硅脂 |
| PWM驱动信号 | 用示波器测量驱动波形是否正常 | 驱动电路元件损坏、PWM芯片故障 | 检查并更换损坏的驱动元件，修复或更换PWM芯片 |
| 主板其他元件 | 电容、电阻、集成电路等是否有外观异常或虚焊 | 元件损坏、虚焊 | 更换损坏元件，重新焊接虚焊点 |
维修注意事项
- 安全第一：维修前务必断电并放电，避免触电，对于不了解的电路，不要随意触碰高压部分。
- 专业工具：尽量使用合适的维修工具，特别是万用表和示波器，能提高维修效率和准确性。
- 元件匹配：更换元件时，务必选用同型号、同规格的元件，特别是IGBT管、传感器、PWM芯片等关键元件，参数不匹配可能导致故障扩大。
- 记录与复原：维修过程中，注意记录拆卸顺序和元件位置，便于复原，对于调整过的电位器等，尽量恢复原位。
- 寻求专业帮助：如果自己不具备维修条件或排查到复杂电路问题，应及时联系专业维修人员或厂家售后，避免造成更大损坏。
电磁炉e7故障虽然常见,但通过上述系统的排查方法，大多数用户都能找到问题所在并进行修复，在维修过程中，耐心和细致是非常重要的，同时也要注意安全，确保维修工作顺利进行。
相关问答FAQs：
问：我的电磁炉报e7故障，换了新锅还是不行，是不是主板坏了？ 答：不一定，换了新锅仍报e7，说明问题可能不在锅具，建议按照上述步骤进一步排查，重点检查锅具温度传感器、IGBT管及散热风扇、PWM驱动信号等，如果这些部分都正常，再考虑主板上的集成电路或其他元件损坏的可能性，主板维修相对复杂，如果自己无法判断，最好请专业人员检修。
问：电磁炉出现e7故障后，自己可以简单处理吗？需要注意什么？ 答：对于一些简单的e7故障，用户可以自行处理，比如检查锅具是否合适、清洁面板和锅具、检查传感器引线是否松动等，这些操作相对安全且容易进行，但如果涉及到拆机检查电路、测量元件或更换IGBT等，就需要具备一定的电子知识和维修技能，务必在断电的情况下进行，并注意安全，如果不确定，不要强行拆修，以免造成二次损坏或触电风险。
