电磁炉e0故障维修图解
电磁炉出现e0故障代码通常表示"内部电路故障"，具体表现为开机后屏幕显示e0并停止加热，这可能是由于IGBT（绝缘栅双极型晶体管）过热、电压异常、驱动电路问题或传感器故障等原因引起，维修时需遵循"断电检测、逐步排查"的原则，结合电路图和实物对照进行操作,以下是详细的维修步骤和图解说明：
准备工作与安全检查
- 断电操作：拔下电源插头，等待5分钟以上让内部电容充分放电,用万用表测量AC两端电压确认无电。
- 工具准备：准备数字万用表、示波器、电烙铁、吸锡器、酒精、松香等工具,并穿戴防静电手环。

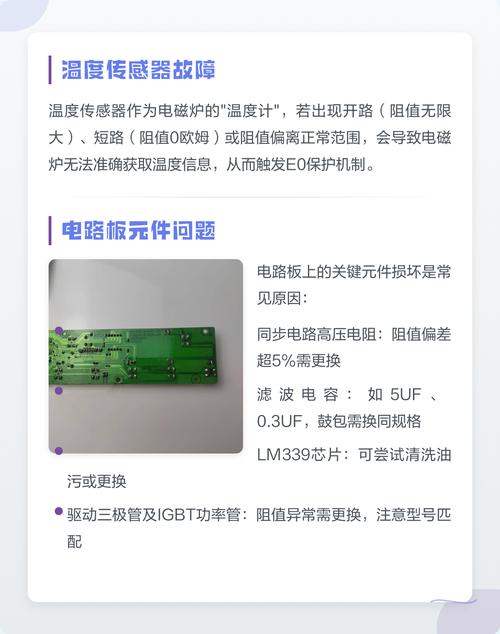

- 外观检查：打开电磁炉外壳，观察保险丝是否熔断（通常为10A/250V）、电源板有无明显烧黑元件、散热风扇是否卡死。
电源电路检测（图解步骤1-3）
- 保险丝检测：用万用表电阻档测量保险丝两端阻值，若无穷大则保险丝熔断,需进一步查原因。
- 整流桥检测：断电后测量整流桥四个引脚的正反向电阻，正常时正向电阻约10-20kΩ,反向电阻为无穷大。
- 滤波电容检测：用万用表电容档测量滤波电容（通常为5-10μF/400V）容量，若容量偏差超过20%需更换。
IGBT及驱动电路检测（图解步骤4-7）
- IGBT检测：拆下IGBT模块，用万用表二极管档测量C-E极间阻值，正常时C-E、C-G间应无短路，G-E极正向压降约0.5-0.7V。
- 驱动电路检测：重点检测驱动芯片（如TA8316）的供电脚（通常为18V）和输出脚波形,用示波器观察应有幅度为18V的脉冲波。
- 电阻电容检测：检查驱动电路中的限流电阻（如10Ω/5W）是否开路，加速电容（如104瓷片电容）是否失效。
- 续流二极管检测：测量续流二极管（如FR107）的正反向阻值，正常时正向电阻约5kΩ,反向电阻无穷大。
电压检测电路（图解步骤8-10）

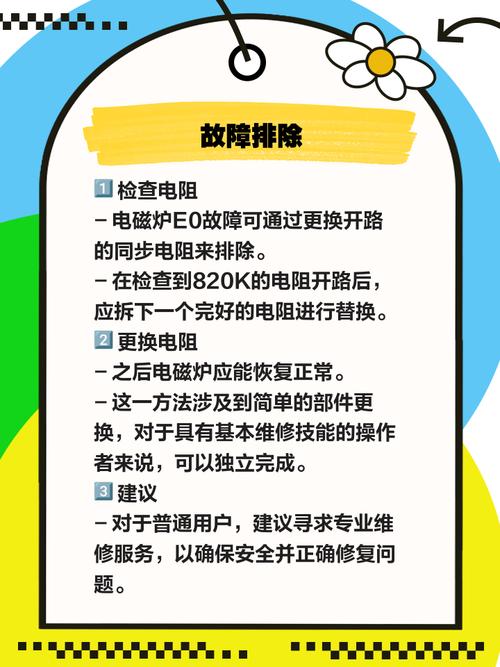

- 采样电阻检测：检测电流采样电阻（通常为0.01Ω/5W）是否阻值变大，电压采样电阻（如120kΩ）是否变值。
- 比较器检测：测量电压比较器（如LM339）各脚电压，正常时同相输入端约为2.5V,反相输入端随电压变化。
- 光电耦合器检测：测量光电耦合器（如PC817）的输入端正向压降约1.1V，输出端C-E间阻值应随输入变化。

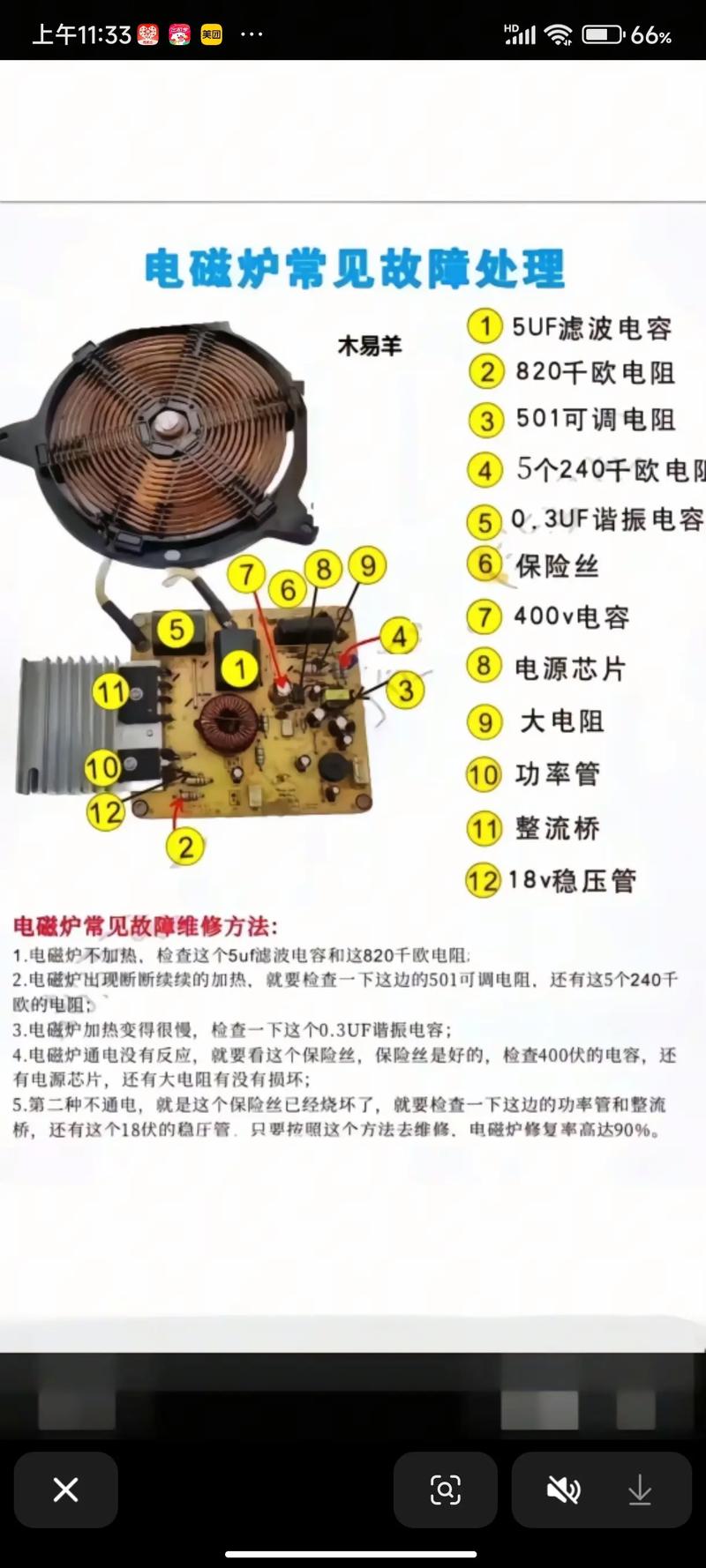

常见故障点与维修方案 | 故障部位 | 检测方法 | 维修方案 | |------------------|---------------------------|---------------------------| | 保险丝熔断 | 电阻档测量阻值 | 更换同规格保险丝，查后级短路 | | IGBT击穿 | 二极管档测量C-E极 | 更换IGBT模块，检查驱动电路 | | 驱动芯片损坏 | 示波器测量输出波形 | 更换TA8316等驱动芯片 | | 电压采样电阻变值 | 万用表测量阻值 | 更换精密电阻（误差≤1%） | | 热敏电阻异常 | 万用表测量阻值（25℃时约100kΩ） | 更换NTC热敏电阻 |
维修流程图解说明
- 电源检测流程：AC输入→保险丝→整流桥→滤波电容→DC电压输出（310V左右）
- 驱动信号流程：PWM信号→驱动芯片→IGBT基极→加热线圈
- 电压检测流程：AC采样→整流滤波→比较器→CPU→显示e0
维修注意事项
- 更换元件时需注意散热：IGBT需涂抹导热硅脂，固定螺丝扭矩适中（约0.5N·m）
- 焊接温度控制：电烙铁温度不超过350℃，焊接时间不超过3秒
- 参数匹配：更换电阻需用同功率精密电阻，电容需用耐压值更高的型号
- 防潮处理：维修完成后用酒精清洗电路板，待完全干燥后再装回外壳
维修后测试
- 空载测试：不放置锅具，通电观察是否显示e0，风扇是否正常运转
- 轻载测试：放置小铁锅，测试加热功率是否正常，有无异常声音
- 耐压测试：用调压器将电压调至260V，持续运行30分钟观察是否保护
相关问答FAQs 问：维修后电磁炉出现间歇性e0故障，如何解决？ 答：这种情况通常存在接触不良或元件热稳定性问题，重点检查：①电源插座是否松动；②IGBT散热片与IGBT之间接触是否良好；③滤波电容是否虚焊；④驱动芯片供电滤波电容是否失效，可用加热法（用电吹风加热可疑元件）配合观察故障是否出现，找到虚焊点重新补焊,或更换热稳定性差的元件。
问：电磁炉显示e0故障，但检测所有元件都正常，是什么原因？ 答：这种情况可能是软件程序或CPU异常，解决方案：①尝试断电重启恢复程序；②检测晶振（通常为8MHz）是否起振，用示波器测量应有正弦波；③检查复位电路（如复位芯片IMP811）的复位电压是否正常；④重写CPU程序（需专业设备），若以上都正常，可能是CPU本身损坏,需更换同型号芯片并烧录对应程序。
