电路板维修一般会使用多种工具、设备和材料，这些资源涵盖了从基础的手动工具到精密的电子测试仪器，再到各类焊接和辅助材料，它们共同构成了电路板维修的完整工作体系,以下将从不同类别详细介绍这些常用物品及其在维修过程中的具体作用。
基础手动工具，这是电路板维修中最常接触的一类工具，螺丝刀是必不可少的，包括一字螺丝刀和十字螺丝刀，用于拆卸和安装电路板的外壳或固定螺丝，规格通常需要小型化以适应电子设备中的精密螺丝，镊子也是高频使用的工具，尤其是尖头镊子和弯头镊子，用于夹取微小的电子元件、整理引脚、或者在焊接过程中固定元件，其材质多为不锈钢，确保良好的导电性和耐腐蚀性，钳子类工具包括尖嘴钳、斜口钳和剥线钳，尖嘴钳用于弯曲或夹持元件引脚，斜口钳主要用于剪断多余的引脚或导线，剥线钳则用于剥除导线绝缘层，这些钳子通常要求头部小巧以便在狭小空间内操作，剪线刀、钩针和毛刷也属于基础工具，剪线刀用于快速剪断元件引脚，钩针可用于挑取松脱的元件或清理焊盘上的杂质,毛刷则用于清洁电路板表面的灰尘和松香残留。
接下来是焊接与拆焊工具，这是电路板维修的核心技术工具，电烙铁是最基础的焊接工具，根据功率可分为20W-30W的小功率烙铁（适合焊接小型元件如电阻、电容）和60W-100W的大功率烙铁（适合焊接较大元件或散热良好的焊盘），烙铁头形状多样，如尖头、马蹄头、刀头等，以适应不同焊接需求，焊台是更专业的焊接设备，可精确控制温度，通常配备数字显示和恒温功能，确保焊接质量稳定，部分高端焊台还具有焊枪和热风枪功能，吸锡器用于吸除多余的焊锡，包括手动吸锡器和电动吸锡器，手动吸锡器通过按压吸杆产生负压，电动吸锡器则通过内置真空泵吸锡，效率更高，吸锡线（也叫锡线编织带）是一种特殊的吸锡材料，使用时将其覆盖在焊点上，用烙铁加热后可快速吸除焊锡，热风枪主要用于拆卸和安装多引脚元件（如芯片、BGA封装），通过高温气流加热焊盘，使焊锡熔化后取下元件，温度和风量可调，使用时需注意控制温度避免损坏电路板，助焊剂在焊接过程中起到去除氧化、促进焊锡流动的作用，分为固态、液态和膏状，维修中常用液态助焊剂（如松香酒精溶液）和免清洗助焊剂。

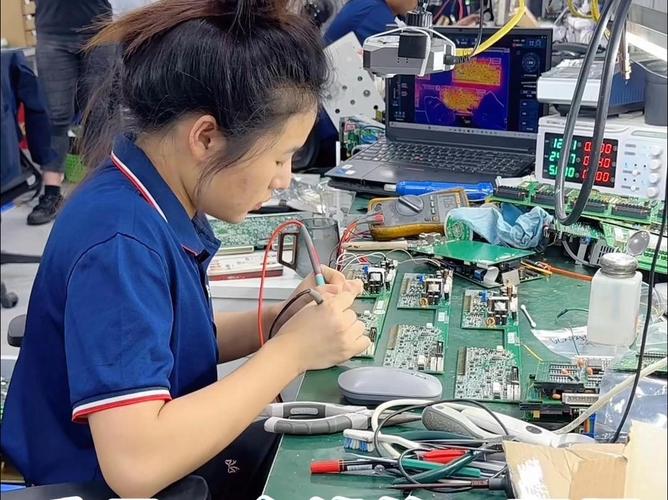

测量与测试仪器是电路板故障诊断的关键设备，万用表是最基础的测试工具，具有电压、电流、电阻、电容、二极管、通断性等多种测量功能，数字万用表（DMM）因读数直观、精度高而成为主流，维修中常用其测量电路节点电压、电阻值判断元件好坏，示波器用于观察电信号波形，可测量电压幅度、频率、周期、相位等参数，是分析电路信号是否正常的重要工具，根据带宽可分为低频示波器（100MHz以下）和高频示波器（100MHz以上），根据通道数有单通道、双通道、四通道等，信号发生器（函数发生器）用于产生特定波形（如正弦波、方波、脉冲波）和频率的电信号，在维修中作为输入信号源，结合示波器判断电路响应是否正常，逻辑分析仪用于分析数字电路的逻辑信号，可同时捕获多路数字信号，并以时序图形式显示，适合调试数字电路、通信接口（如I2C、SPI、UART）等故障，LCR数字电桥用于精确测量电感（L）、电容（C）、电阻（R）元件的参数，判断其是否在标称值范围内，尤其在维修无源元件故障时必不可少，晶体管图示仪用于测试晶体管（二极管、三极管、场效应管等）的放大特性、击穿电压等参数，直观显示特性曲线，电源供应器（可调直流电源）为电路板提供稳定的直流电压，可调节电压和电流，具备过流、过压保护功能，用于测试电路板在不同供电条件下的工作状态,观察是否出现故障。
辅助材料与耗材在维修过程中同样不可或缺，焊锡是焊接的核心材料，根据成分有锡铅焊锡（如63/37共晶焊锡，熔点183℃）和无铅焊锡（如锡铜合金，熔点较高），根据直径有0.3mm、0.5mm、0.8mm等不同规格，维修中常用0.5mm直径的焊锡丝，清洗剂用于清除电路板上的松香、助焊剂残留、污渍等，常用无水酒精、专用电路板清洗剂，部分精密维修还会使用超声波清洗机，防静电材料（如防静电手环、防静电垫、防静电烙铁架）可防止静电敏感元件（如MOS管、CMOS芯片）被静电击穿，确保维修安全，导热硅脂用于功率元件（如三极管、稳压块）与散热器之间的导热，提高散热效率，避免元件因过热损坏，绝缘胶带、热缩管、扎带等用于线束整理、绝缘保护，防止短路或机械损伤，放大镜或显微镜（如实体显微镜、数码显微镜）用于观察微小元件、焊盘、线路的细节，尤其是维修BGA芯片、细间距元件时必不可少，放大倍数通常在3倍-50倍之间。
为了更直观地展示常用工具的分类及用途,以下表格总结了主要工具及其功能：
| 工具类别 | 具体工具 | 主要功能 |
|---|---|---|
| 基础手动工具 | 螺丝刀、镊子、钳子 | 拆卸外壳、夹取元件、剪断引脚、整理线路 |
| 焊接与拆焊工具 | 电烙铁、焊台、吸锡器 | 焊接/拆焊元件、吸除多余焊锡、控制焊接温度 |
| 测量与测试仪器 | 万用表、示波器、信号发生器 | 测量电压/电阻/电容、观察信号波形、提供测试信号、诊断电路故障 |
| 辅助材料与耗材 | 焊锡、清洗剂、防静电材料 | 焊接连接、清洁电路板、防止静电损坏、绝缘保护、散热 |

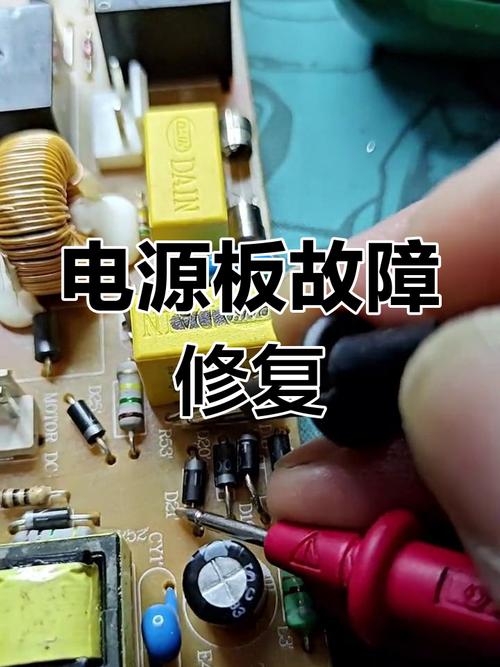

在实际维修过程中，维修人员需要根据故障类型（如电源故障、数字信号故障、元件损坏等）选择合适的工具组合，例如排查电源故障时需优先使用万用表测量电压、示波器观察波形，维修焊接故障时需使用电烙铁、吸锡器等工具，诊断数字电路故障时可能需要逻辑分析仪和信号发生器，安全操作至关重要，如使用电烙铁时避免烫伤，使用热风枪时注意高温气流，使用万用表时选择正确档位和量程，确保维修过程安全高效，通过熟练掌握这些工具的使用方法和维修技巧，才能快速定位并排除电路板故障,恢复设备正常功能。
相关问答FAQs
Q1：电路板维修中，如何判断电烙铁温度是否合适？
A1：电烙铁温度是否合适可通过以下方法判断：①观察焊锡熔化速度，合适温度下焊锡应在2-3秒内完全熔化并浸润焊盘，温度过低则熔化缓慢，过高则焊锡氧化发黑；②通过烙铁头状态，温度适中时烙铁头表面呈光亮银色，温度过高则表面氧化发黑、失去光泽；③使用烙铁温度计直接测量烙铁头尖端温度，一般焊接小型元件建议温度300℃-350℃，焊接较大元件或金属散热焊盘建议350℃-400℃，若烙铁无温度显示，可通过调节烙铁铁筒深度（部分烙铁）或使用调温器控制温度，避免温度过高损坏元件或电路板。
Q2：维修时遇到BGA芯片虚焊或脱焊，如何拆焊和焊接？
A2：BGA芯片拆焊和焊接需使用热风枪，具体步骤如下：①准备工具：热风枪、BGA返修台（可选）、助焊膏、吸锡线、镊子、防静电手环；②拆焊：设置热风枪温度（通常300℃-350℃），风量调至中低档，用风嘴对准BGA芯片均匀加热，待焊锡完全熔化（观察芯片轻微下沉），用镊子夹取芯片并水平移除，避免倾斜导致焊盘脱落；③清理焊盘：用吸锡线清理焊盘上的余锡，确保焊盘平整无氧化；④焊接：在BGA芯片焊盘上均匀涂抹助焊膏，将芯片对准焊盘位置，用热风枪加热至焊锡熔化（时间约30-60秒），冷却后用放大镜检查焊接质量，观察有无虚焊、短路；⑤测试：使用万用表或示波器测试芯片关键引脚是否导通、信号是否正常，注意事项：加热时需控制温度和时间，避免过热损坏芯片或电路板；建议使用BGA返修台进行精确控温,提高焊接成功率。
