12型万用表作为电子维修和电工测量的基础工具,其使用频率高、故障率也相对较高，掌握基本的维修技能不仅能延长设备寿命，还能在紧急情况下快速解决问题，本文将结合12型万用表的常见故障类型，通过分步骤的视频维修思路，详细拆解维修流程，并辅以关键操作要点和注意事项，帮助维修人员建立系统化的故障排查逻辑。

（图片来源网络，侵删）

维修前的准备工作与安全规范

在观看或实践12型万用表维修视频前,必须做好充分准备，避免因操作不当引发二次损坏或安全事故，准备工具套装，包括精密螺丝刀（含十字和一字，规格匹配万用表外壳螺丝）、镊子、尖嘴钳、万用表（用于维修过程中的电压/电阻测量）、焊台（含细焊头和吸锡线）、酒精棉片、防静电手环以及备用元器件（如保险管、电容、电阻等），确保维修环境干燥、整洁，远离强磁场和高温源，必要时可在防静电垫上进行操作。

安全规范要点：

断电确认：若万用表因测量高压电路损坏，需先对内部电容放电，可用20kΩ/2W电阻并联电容两端进行放电操作。
防护措施：佩戴防静电手环，避免人体静电击穿精密元器件；操作时避免佩戴金属饰品，防止短路。
记录拆解顺序：用手机拍摄拆解过程，或按顺序摆放螺丝和外壳卡扣，避免组装时遗漏部件。

12型万用表常见故障分类与视频维修思路

根据维修案例统计,12型万用表故障主要集中在显示异常、功能失效、测量不准三大类，以下是针对每类故障的视频维修步骤解析：

（一）显示异常类故障：无显示、显示缺划、显示闪烁

故障现象：开机后屏幕无任何显示，或部分数字/符号缺失，显示时亮时灭。
视频维修步骤：

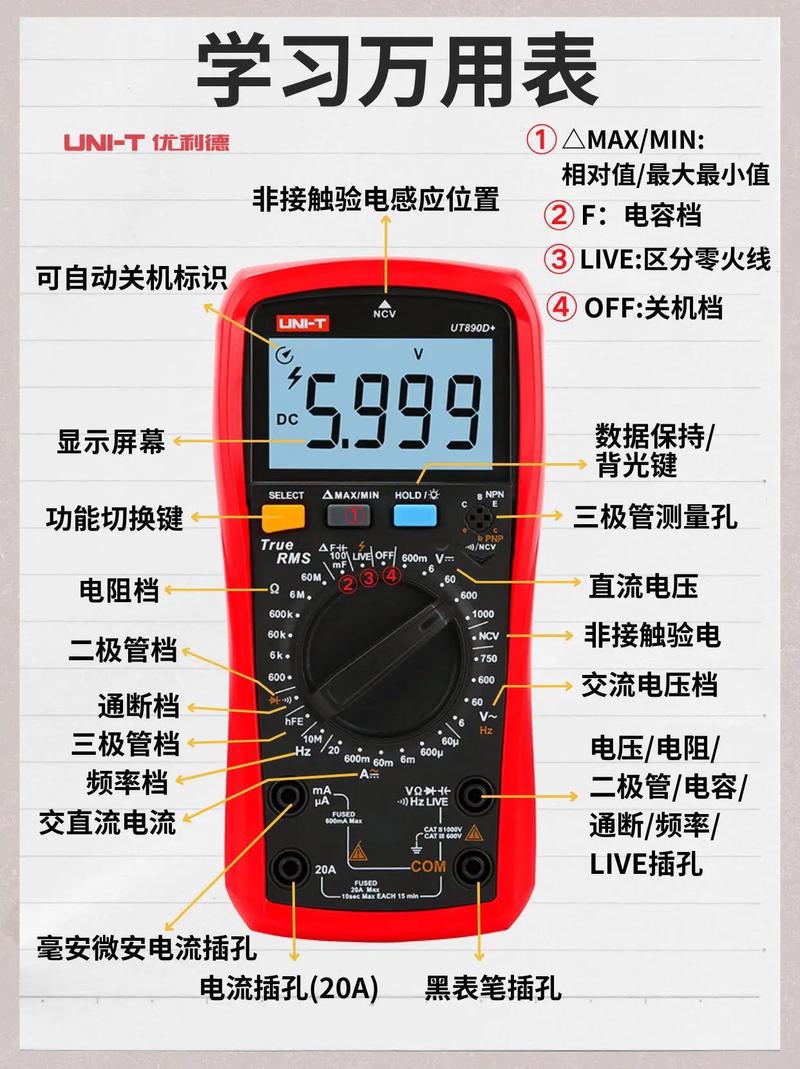

（图片来源网络，侵删）

外观检查与电池测试（视频开头特写镜头）：
- 检查电池仓是否有腐蚀痕迹,用万用表测量电池电压（9V电池需≥8.5V，1.5AA电池需≥1.3V/节）。
- 若电池电压正常,但插入后无反应，需检查电池弹簧片是否锈蚀或松动，可用砂纸轻磨弹簧片接触面。
拆解外壳与排线检查（视频慢动作演示）：
- 拧下后盖螺丝（注意部分型号有隐藏螺丝，需撬开标签或橡胶垫），分离外壳时注意LCD屏与主板的连接排线，避免拉断。
- 观察排线是否有折痕、氧化或脱落，可用无水酒精擦拭排线金手指和插座，重新插拔时确保到位。
主板供电电路检测（视频配合万用表实测）：
- 优先检查保险管（通常位于电池仓附近，标注FUSE 250mA/250V），用万用表电阻档测量两端是否导通，若断路需更换同规格保险管（切勿用铜丝代替）。
- 测量电压转换芯片（如ICL7660或类似升压芯片）的输入/输出电压，正常输入为9V，输出应为-5V左右（用于LCD驱动），若无输出需检查芯片周边电容是否鼓包或漏液。
LCD屏与驱动电路排查（视频特写对比）：

若排线和供电正常,可能是LCD屏损坏，可用同型号万用表替换测试，或用导线短驱动芯片的输出端（参考芯片 datasheet），若屏幕显示异常，则需更换LCD屏。

关键维修点：视频需重点展示保险管焊接技巧（用尖头烙铁快速焊接，避免虚焊）和排线插拔力度（垂直插入，避免角度偏移导致针脚损坏）。

（二）功能失效类故障：所有档位无反应、单个档位失效

故障现象：开机后所有档位均无法测量，或仅电阻档正常，电压/电流档无响应。
视频维修步骤：

功能开关与档位触点检查（视频俯拍视角）：
- 拆解功能旋转开关,观察内部碳膜触点是否有磨损、氧化或油污，可用橡皮擦轻擦碳膜，再用酒精棉片擦拭。
- 检查开关连动杆是否变形,导致档位切换时触点接触不良，轻微变形可用尖嘴钳校正。
输入电路与保护元件检测（视频分步测量）：
- 电压档失效：检查分压电阻（通常为1MΩ、9MΩ等高阻值电阻）是否烧焦或开路，用万用表电阻档逐个测量，阻值偏差超过5%需更换。
- 电流档失效：重点检查分流器（低阻值锰铜丝）是否氧化或断裂，以及电流档专用保险管（通常为5A/10A快熔保险），若保险熔断需排查测量电路短路点后再更换。
芯片与外围电路排查（视频标注关键测试点）：
- 测量量程转换芯片（如TLC8064或类似）的各引脚电压，参考万用表电路图，判断芯片是否损坏。
- 检查晶振（通常为32.768kHz）是否起振，用示波器观察波形，或用万用表电容档测晶振两端电容是否失效。

关键维修点：视频需标注高阻值电阻的识别方法（通常为黑色贴片电阻，印有“104”等字样），以及分流器的焊接技巧（用低温焊锡，避免锰铜丝过热变形）。

（三）测量不准类故障：电阻档示值偏大、电压档响应慢

故障现象：测量电阻时读数比实际值高20%以上，或测量电压时指针/数字响应迟缓。
视频维修步骤：

基准电压校准（视频配合校准旋钮操作）：
- 将万用表拨至电阻档,短接表笔，调节“Ω ADJ”电位器，使示值接近0Ω（需预热15分钟后再校准）。
- 若无法调准,可能是基准电压源（如LM4040精密稳压管）性能下降，需更换同型号稳压管（注意电压值，如2.5V或5.0V）。
运放与滤波电容检测（视频对比测量）：
- 测量输入级运放（如LM358）的输出电压，正常情况下应随输入信号线性变化，若输出饱和或无变化，需更换运放。
- 检查滤波电容（通常为10μF/50V电解电容）是否失效，可用万用表电容档测量容量，或代换测试。
表笔与接线电阻排查（视频特写镜头）：
- 检查表笔线是否内部断裂,可反复弯折表笔线，同时观察万用表示值是否跳动，若跳动需更换表笔线。
- 测量表笔插孔与弹簧片的接触电阻,应小于0.1Ω，若过大可用酒精清洁插孔或更换弹簧片。

关键维修点：视频需强调校准前的预热步骤，以及运放更换时的方向识别（缺口或圆点标记对应第一脚）。

维修后的组装与测试技巧

维修完成后,组装过程需与拆解顺序相反，重点检查以下几点：

LCD屏安装：确保排线无折弯，屏幕与外壳贴合紧密，避免挤压导致显示异常。
功能开关测试：手动旋转各档位，感受是否有卡顿，触点接触是否清脆。

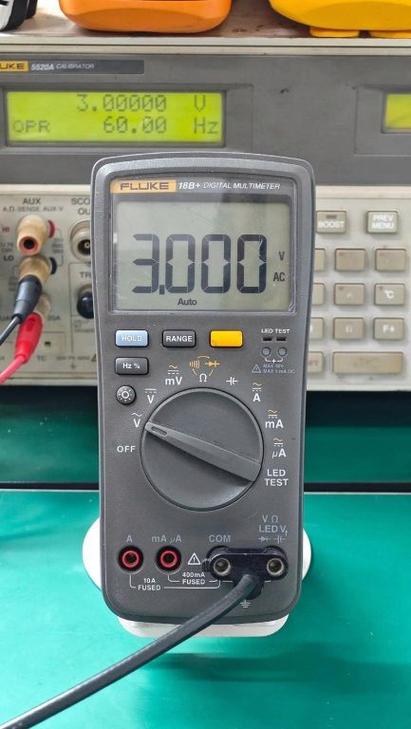

整机性能验证：用标准电阻箱和直流稳压源测试各档位精度，误差应在±(1%+2字)以内（参考12型万用表精度等级）。

视频演示技巧：可采用“故障修复前后对比”镜头，如维修前电压档测量1.5V电池显示1.2V，维修后显示1.49V，直观体现维修效果。

维修视频制作要点

对于制作者而言,12型万用表维修视频需突出“细节化”和“逻辑化”：

镜头运用：特写镜头展示元器件外观（如电容鼓包、电阻烧焦），俯拍镜头展示电路板走线，分屏对比正常与故障板的关键测试点电压。
讲解配合：用字幕标注“此处为保险管，测量时需断电一端”“更换运放时需注意静电防护”，关键步骤用箭头动画指示。
常见误区提醒：如“切勿用大功率烙铁焊接贴片电阻，避免损坏PCB板”“分流器焊接后需用酒精清洁焊渣，防止测量误差”。
