IPM模块是变频空调的核心部件，工作在高电压、大电流状态下，维修涉及高压电，具有触电风险，如果您不具备专业的电子维修知识和经验，强烈建议联系专业维修人员，切勿自行拆机维修，以免造成设备损坏或人身伤害！

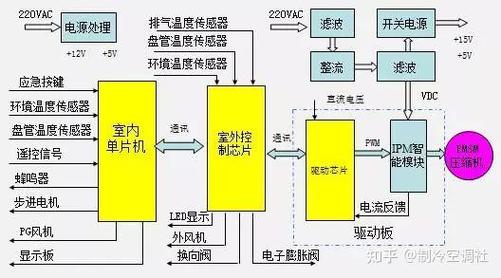

（图片来源网络，侵删）
第一部分：理解IPM模块及其保护功能
什么是IPM模块？
IPM（Intelligent Power Module）是集成了功率开关器件（通常是IGBT）、驱动电路和多种保护电路于一体的复合模块，它是变频空调的“心脏”和“肌肉”，负责将直流电逆变成频率和电压均可调的交流电,来驱动压缩机运转。
IPM模块的主要保护功能
IPM内部集成了多种传感器和保护电路，一旦检测到异常，会立即关断输出，并向外部的CPU（主控芯片）发送一个故障信号,常见的保护功能包括：
- 过流保护: 检测流过IGBT的电流是否超过设定阈值,通常由电流传感器检测。
- 过热保护: 模块内部的温度传感器检测到芯片温度过高时触发。
- 短路保护: 检测输出端是否发生对地或对电源的严重短路。
- 欠压保护: 检测IPM的供电电压是否过低,防止驱动电路工作异常导致IGBT损坏。
- 控制电源欠压保护: 保护驱动电路本身的工作电压稳定。
当任何一种保护被触发时，IPM会立即停止输出，空调会停止工作，并显示相应的故障代码（如E1, E2, E3等，具体代码因品牌而异）。
第二部分：IPM保护维修的通用思路和步骤
维修的核心思路是：先易后难，先外后内，先软件后硬件，即先排查外围简单、常见的问题,再考虑更换昂贵的IPM模块。

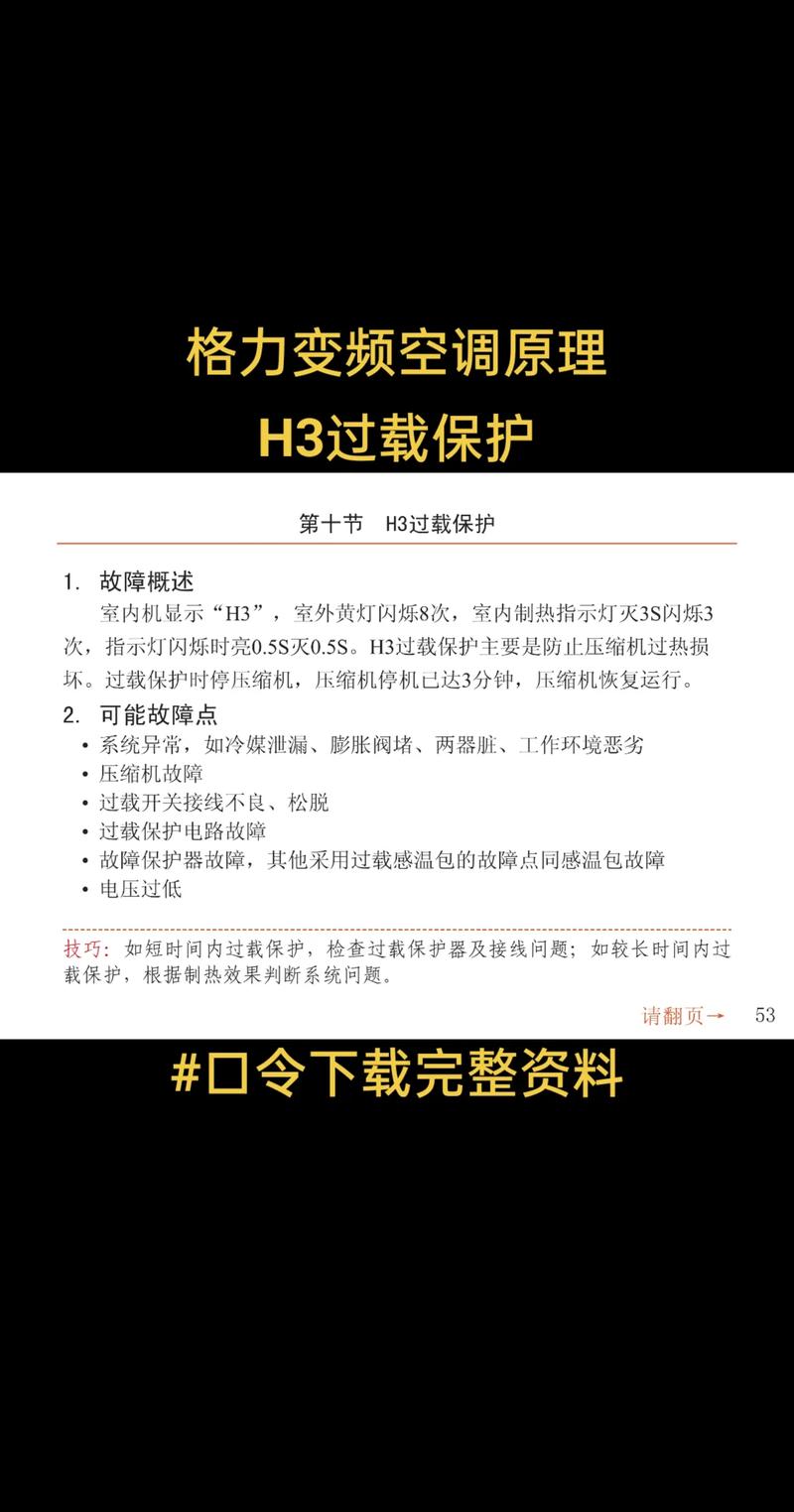

（图片来源网络，侵删）
安全准备（重中之重！）
- 断电！断电！断电！ 拔下空调的电源插头。
- 等待放电： 空关后，必须等待至少5-10分钟，让变频模块内部的大电容充分放电，可以用万用表测量主滤波电容两端的电压,确认接近0V后再进行操作。
- 使用绝缘工具： 维修时佩戴绝缘手套,使用绝缘的螺丝刀和尖嘴钳。
- 保持干燥： 确保工作环境干燥,避免因潮湿引发二次故障。
故障现象确认与代码读取
- 观察现象： 空调是完全不启动,还是启动后立刻停机并报警？
- 读取故障代码： 查看空调室内机或遥控器上显示的故障代码，这是最直接的线索。
- E1/E2/E3: 通常是压缩机过流、过热或模块故障。
- P1/P3: 可能是电压过高或模块保护。
- F0/F1/F2/F3/F4: 可能是模块内部故障。
- 具体代码含义请查阅对应品牌的维修手册。
外围常见故障排查（“先外后内”）
在怀疑IPM模块本身之前，必须先排查可能导致IPM保护的外部因素，因为IPM保护是结果,原因可能在别处。
检查电源电压：
- 电压过高/过低： 用万用表测量空调插座电压是否在正常范围内（通常为198V-242V AC）,电压不稳或过高是导致模块损坏的常见原因。
- 缺相： 对于三相电空调,检查是否有缺相。
检查压缩机：
- 压缩机卡缸/抱轴： 这是导致模块过流保护最常见的原因，压缩机机械部分卡死，会导致启动电流瞬间剧增,IPM检测到过流后立即保护。
- 压缩机绕组短路/对地短路： 用万用表或兆欧表测量压缩机的三相绕组阻值是否平衡,以及绕组对地绝缘是否良好。
检查散热系统：

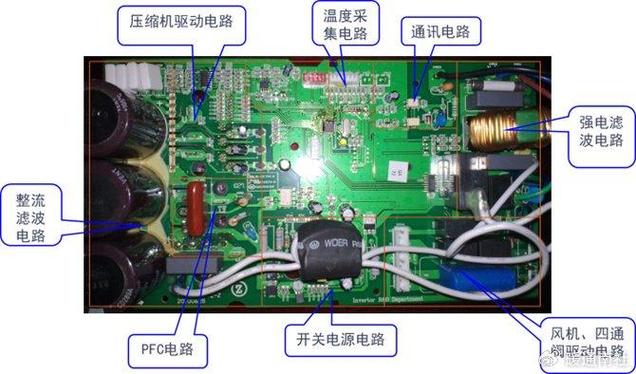

（图片来源网络，侵删）
- 散热不良： IPM模块工作时会产生大量热量,依靠散热片和风扇散热。
- 检查风扇： 上电后,室内外机风扇是否正常运转？
- 检查散热片： 拆开外壳，检查IPM模块上的散热片是否被灰尘、毛絮严重堵塞，这是导致过热保护的常见原因。
- 检查导热硅脂： 模块与散热片之间的导热硅脂是否干涸或脱落,影响导热效果。
检查IPM模块的供电和驱动电路：
- 驱动电源电压： IPM模块需要稳定的工作电压（通常是+15V或+20V）来驱动其内部电路,测量这个电压是否正常且稳定。
- 检查滤波电容： IPM模块输入端的滤波电容（通常是几个大的电解电容）是故障高发区，检查它们是否鼓包、漏液或失效，可以用万用表测量其容量和ESR（等效串联电阻）,或替换新电容试验。
- 检查驱动信号： 用示波器测量CPU送到IPM模块的6路（或3对）PWM驱动信号，信号波形是否正常？有无缺相、信号丢失或受到干扰的情况？注意：此项操作需要专业设备和技能。
IPM模块本身检测（“先软件后硬件”）
如果排除了所有外部原因,那么故障很可能就在IPM模块本身。
目视检查：
- 拆下IPM模块，仔细观察其外观，是否有明显的烧黑、炸裂、鼓包的痕迹？
静态电阻测量（断电后）：
- 测量IGBT的C-E极（集电极-发射极）和G-E极（栅极-发射极）之间的电阻。
- 正常情况：
- G-E极之间应有数千欧到十几千欧的电阻（模块内置保护电阻）。
- C-E极之间，万用表二极管档测量，应呈现一个类似二极管的单向导通特性（有正向压降，反向截止）。
- 故障情况：
- 短路： 如果C-E极之间正反向电阻都接近0欧，说明IGBT已击穿短路,这是最常见的模块损坏模式。
- 开路： 如果C-E极之间正反向电阻都无穷大,说明IGBT已开路。
- G-E极短路或电阻异常： 说明驱动电路损坏。
- 注意： 测量前务必将模块与外部电路完全断开,否则测量结果不准确且可能损坏万用表。
更换法（最终诊断手段）：
- 如果以上所有检查都指向IPM模块，但无法100%确定，或者维修成本不高，最直接有效的方法就是更换一个新的同型号的IPM模块。
- 注意：
- 型号必须完全匹配！ 包括电压、电流、封装形式等。
- 更换后，必须更换新的导热硅脂，并确保安装牢固,散热良好。
- 更换后，如果空调恢复正常，则证明原模块损坏，如果故障依旧，说明问题还在外围电路,需要重新排查。
第三部分：维修后的检查与注意事项
- 重新检查散热： 确保模块与散热片安装紧密,硅脂涂抹均匀。
- 检查风扇： 确认散热风扇正常工作。
- 观察运行： 上电后，让空调运行一段时间，仔细听有无异响，观察电流是否正常,模块表面温度是否过高。
- 检查故障历史： 如果IPM是因压缩机损坏而烧毁，更换模块后，必须同时更换或维修压缩机,否则新模块会再次被烧毁。
维修流程图
graph TD
A[空调报IPM保护故障] --> B{断电放电};
B --> C[读取故障代码];
C --> D[检查电源电压];
D --> E[电压正常?];
E -- 否 --> F[检查电网/稳压器];
E -- 是 --> G[检查压缩机];
G --> H[压缩机正常?];
H -- 否 --> I[维修或更换压缩机];
H -- 是 --> J[检查散热系统];
J --> K[散热正常?];
K -- 否 --> L[清洁散热片/更换风扇];
K -- 是 --> M[检查模块供电/驱动电路];
M --> N[电路正常?];
N -- 否 --> O[维修外围电路];
N -- 是 --> P[拆下IPM模块];
P
