逻辑版液晶屏一体维修是针对集成了驱动电路（逻辑板）和液晶显示面板的一体化显示设备进行的故障诊断与修复工作，这类设备常见于电视、显示器、工业控制面板等，由于逻辑板与液晶屏紧密集成，故障排查需兼顾信号处理与显示成像的双重逻辑，维修难度相对较高，需系统化操作。

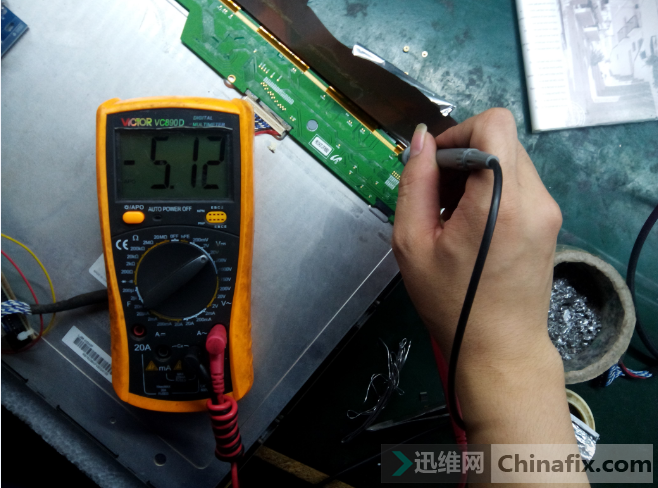

（图片来源网络，侵删）
故障分类与初步判断
逻辑版液晶屏一体的故障通常分为信号异常、显示异常、电源异常三大类，需通过现象初步定位问题范围：
| 故障现象 | 可能原因 | 初步排查方法 |
|---|---|---|
| 无图像、有声音 | 逻辑板供电异常、LVDS信号传输故障 | 检查逻辑板供电电压（如12V、5V、3.3V是否正常）；用示波器检测LVDS信号线是否有波形输出 |
| 图像花屏、色彩失真 | 逻辑板驱动IC损坏、程序数据丢失 | 观察花屏规律：横条竖条多为驱动IC故障；全屏杂色可能是存储芯片（如24CXX）数据异常 |
| 黑屏、背光亮 | 液晶屏驱动电压异常、TCON电路故障 | 测量逻辑板输出至液晶屏的VGL、VGH等电压是否正常；对比测试同型号正常设备的逻辑板信号 |
核心维修流程
安全检测与电源管理
断电后,首先对设备进行放电操作，避免电容残留电荷损坏元件，使用万用表检测电源板输出的主电压（如12V）是否稳定，逻辑板上的保险电阻、滤波电容是否鼓包、漏液，重点检查DC-DC转换电路（如AP6230、MP2483等）的输出电压，确保为驱动芯片提供稳定工作电压。
信号链路排查
逻辑板的核心功能是将主板送来的LVDS或TTL信号转换为液晶屏驱动所需的时序控制信号,需用示波器依次测量：
- 输入信号端：检测LVDS信号的时钟线（CLK）和数据线（DATA）是否有波形，若无需排查主板输出；
- 信号处理芯片：如GMZ101、NT68663等主控芯片的供电、复位脚是否正常，晶振是否起振；
- 输出驱动端：测量TCON芯片（如SDP951）输出的VCOM、Gamma电压是否在规格范围内，异常则需检查周边电容、电阻是否失效。
元级维修与程序修复
针对常见故障点进行针对性维修：

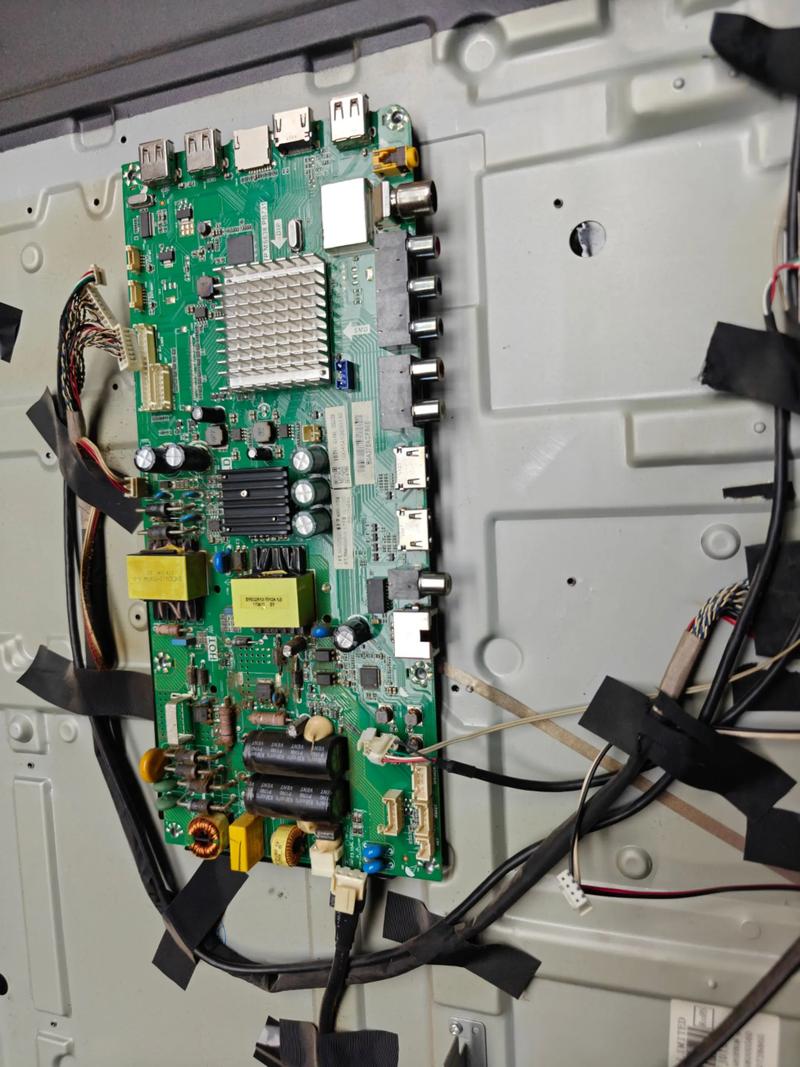

（图片来源网络，侵删）
- 驱动IC损坏：使用热风枪拆换故障芯片（如源极驱动器SDI、栅极驱动器GIP），注意焊接温度与防静电措施；
- 存储芯片故障：若出现程序丢失导致的白屏或花屏，需使用编程器备份正常数据并重新烧录（如24C08、24C64）；
- 虚焊与断线：对逻辑板边缘的金手指、细密走线进行补焊，或用飞线修复断裂的线路。
联机测试与老化
维修完成后,需接入信号源进行长时间测试（至少2小时），观察是否出现间歇性故障、色彩漂移等问题，对于逻辑板程序版本与液晶屏不匹配的情况，需通过USB或串口更新固件，确保时序参数与面板规格一致。
维修注意事项
- 防静电操作：逻辑板上的CMOS芯片对静电敏感，维修时需佩戴防静电手环，工作台铺设防静垫；
- 元件代换原则：更换芯片时需确认型号、封装、引脚定义一致，如逻辑板主控芯片不能用不同封装的型号直接替换；
- 数据备份：维修前务必通过编程器备份存储芯片数据，避免程序丢失导致无法修复。
相关问答FAQs
Q1：逻辑板维修后出现图像拖影，是什么原因？
A：拖影通常与驱动电压或时序参数有关，需重点检测VGL、VGH电压是否稳定，若电压偏低可能是滤波电容容量下降；若为新换逻辑板，需检查程序版本是否与液晶屏匹配，必要时重新刷新固件调整伽马曲线。
Q2：如何判断逻辑板故障还是液晶屏故障？
A：可通过“交叉测试法”判断：将故障设备的逻辑板安装到正常液晶屏上，若故障依旧则逻辑板损坏；将正常逻辑板安装到故障设备上，若问题消失则原液晶屏损坏（如出现亮点、暗屏多为液晶屏自身缺陷）。

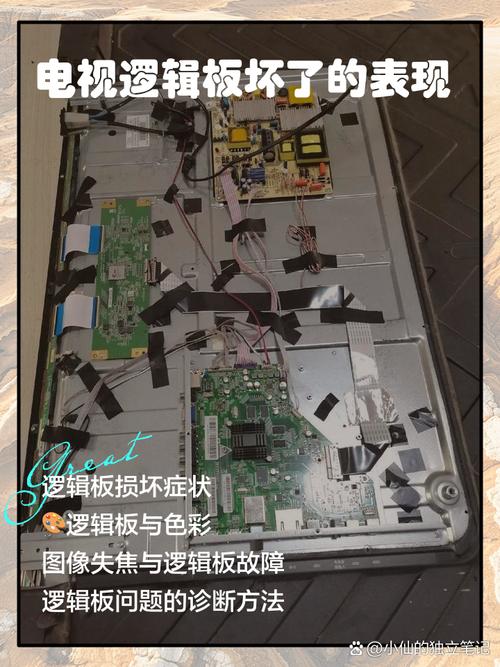

（图片来源网络，侵删）
