48v充电器炸管维修是电动车维修中常见但需要谨慎处理的问题，通常涉及电源模块、控制电路及元器件失效等多方面因素，维修前需确保操作安全，包括断电、放电、使用隔离变压器等，避免二次损坏或触电风险，以下从故障现象、原因分析、维修步骤、预防措施等方面展开详细说明。
故障现象与初步判断

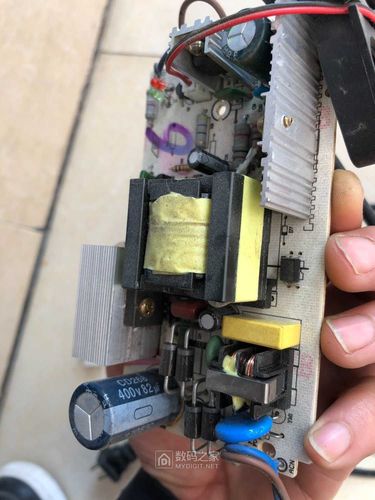

充电器炸管后，常见表现包括：保险丝熔断、功率管（MOSFET或IGBT）炸裂、电阻烧黑、PC板发黄等，部分情况下可能伴随电容鼓包、变压器烧焦等现象，初步判断时，需观察炸管程度：若仅功率管损坏，可能为驱动或负载问题；若连带保险丝、整流桥一同损坏,需重点检查电网电压波动及后级电路短路。
故障原因分析
电网电压异常
输入电压过高（如超过260V）或瞬间浪涌可能导致功率管过压击穿，部分地区电网不稳,尤其夏季用电高峰期易出现此类问题。
功率管本身质量问题
劣质功率管耐压不足、参数离散大，或长期工作导致热失效,在高压大电流下易发生雪崩击穿。
驱动电路故障
驱动电路（如TL494、UC3842等芯片及周边电路）异常会导致功率管栅极驱动电压不足或过冲，使工作在放大区而非开关区，功耗剧增而炸管，常见原因包括驱动电阻变质、光耦失效、供电异常等。
负载短路或过载
输出端短路（如电池反接、线路短路）导致电流激增，功率管因过流而损坏，电池组严重亏电时，充电器长时间输出大电流,也可能超出功率管承受极限。
散热不良
充电器内部积灰、风扇停转或散热片设计不合理，导致功率管温度过高，热失控而损坏，实测中，功率管结温超过150℃时,失效风险显著增加。
软启动电路失效
软启动电路（如RC延时网络）作用是限制开机瞬间冲击电流，若失效,开机时大电流可能导致功率管或整流桥过流损坏。
维修步骤详解
安全准备
- 断开充电器与电网、电池的连接，用万用表测量输入端电容残留电压,必要时人工放电。
- 准备维修工具：数字万用表、示波器、可调直流电源、焊台、酒精、棉签等。
外观与初步检测
- 目视检查炸管、烧焦元件，记录损坏情况，常见损坏元件包括：功率管（如IRF840、STP75NF75）、整流桥（GBU系列）、保险丝（通常为5A-10A）、限流电阻（如5W水泥电阻）。
- 用万用表二极管档检测功率管：正常情况下，D-S极间应无短路，G-S极阻值较大（>100kΩ），若短路,需更换并排查驱动电路。
电路分段排查
（1）输入电路检测
- 检查保险丝是否熔断：若熔断，需确认后级无短路后再更换。
- 测量整流桥输出电压：正常空载电压应为交流输入电压的1.4倍（如220V输入时约308V），若偏低，检查整流桥及滤波电容（通常为400V/100μF以上）是否失效。
（2）功率管与驱动电路检测
- 功率管更换：选择同型号或参数相当（耐压>500V，电流>20A）的MOSFET，注意安装时涂抹导热硅脂，确保散热良好。
- 驱动电路检测：用示波器观察PWM芯片（如UC3842）的输出脚（通常为6脚），正常应有周期性脉冲波（频率约50kHz-100kHz），若无输出，检查芯片供电（7脚电压约10-20V）、反馈电路（如光耦PC817）及外围元件。
- 关键参数测量：
- 栅极驱动电压：正常为10-15V，若低于8V可能导致导通不足。
- 电流检测电阻（通常为0.1Ω-0.22Ω）：阻值增大或开路会导致过流保护失效。
（3）输出电路检测
- 断开输出端，测量充电电压是否正常（48V充电器空载电压约55-60V），若异常，检查输出电容（如470μF/63V）、LM358等采样芯片及反馈电路。
- 检查输出整流二极管（如肖特基二极管SR160）是否短路，反压应>100V。
加电测试
- 使用隔离变压器，可调直流电源模拟输入（先调至100V，逐步升至220V），监测功率管温度及输出电压。
- 若出现啸叫或电压跳变，立即断电,检查振荡电路及电容。
预防措施
- 选用优质元件：更换功率管时选择原厂或品牌件，避免使用劣质替代品。
- 改善散热条件：定期清理充电器内部灰尘，确保风扇正常运行，必要时更换大功率散热片。
- 加装保护电路：如TVS管（防止浪涌）、压敏电阻（过压保护）、温度传感器（过热保护）。
- 规范使用环境：避免充电器置于潮湿、高温环境，禁止覆盖散热孔。
- 定期维护：每半年检测一次关键参数（如输出电压、纹波电流）,老化电容及时更换。
维修注意事项
- 更换多个元件时，需逐一确认故障根源，避免盲目更换导致重复损坏。
- 焊接功率管时，注意防静电，避免栅极击穿。
- 维修后需进行满载测试（如接48V/20Ah电池）,观察充电曲线是否正常。
相关问答FAQs
Q1：更换功率管后开机又立即炸管，可能是什么原因？
A：常见原因包括：① 驱动电路未修复，如栅极电阻开路或光耦反馈异常，导致驱动电压不足；② 负载仍存在短路，如输出端电容击穿或电池反接；③ 功率管型号参数不匹配，如耐压或电流不足；④ 软启动电路失效，开机冲击电流过大，需逐一排查驱动、反馈及负载电路,确保无其他隐性故障。
Q2：如何判断充电器炸管是否由电网电压波动引起？
A：可通过以下方式判断：① 检查当地电网电压是否长期高于240V或低于180V，使用稳压器测试；② 查看充电器内部压敏电阻（如14D471K）是否爆裂，若爆裂则表明曾经历高压冲击；③ 测量整流桥输出电压，若空载时显著高于理论值（如220V输入时>350V），说明电网电压异常，若确认电网问题,建议加装交流稳压电源再使用充电器。
