图像传感技术作为现代光电信息转换的核心，已成为连接物理世界与数字系统的关键桥梁，其核心功能是通过光电效应将光学图像转换为可处理的电信号，经过模数转换后形成数字图像数据，随着半导体工艺与算法的进步，图像传感技术已从早期的CCD（电荷耦合器件）主导发展到如今CMOS（互补金属氧化物半导体）占据绝对主流的格局，并在分辨率、帧率、动态范围、低照度性能等指标上实现跨越式提升，催生了从消费电子到工业检测、医疗影像、航空航天等多领域的应用革命。

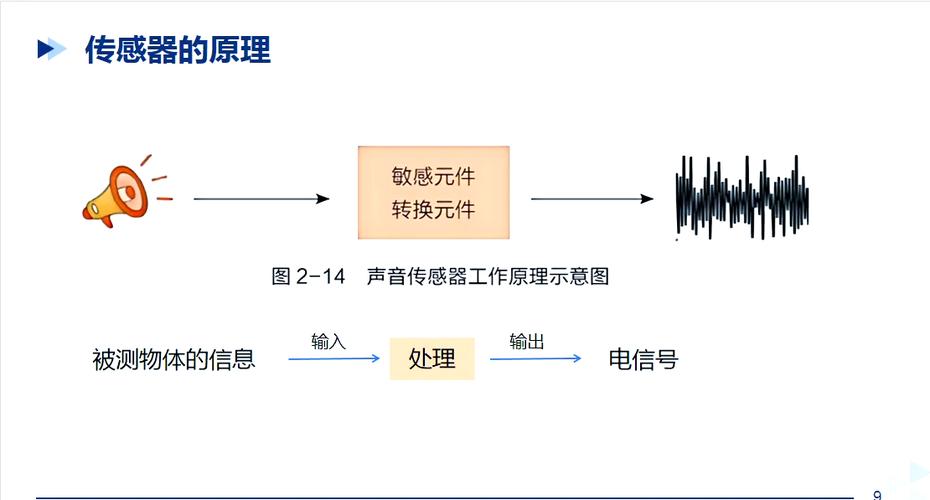

在技术原理层面，CMOS图像传感器由像素阵列、模数转换电路、时序控制单元和信号处理单元构成，每个像素单元包含光电二极管、电荷转移结构和放大器，其中光电二极管将入射光子转换为电荷信号，电荷量与光强成正比，通过微透镜阵列增强聚光效率，背照式（BSI）结构更将光电转换层移至芯片背面，减少电路层对光线的遮挡，使量子效率提升30%以上，全局快门技术的突破解决了卷帘快门在高速运动场景下的畸变问题，而堆栈式设计则将像素层与信号处理层垂直堆叠，大幅提升数据处理速度，为4K/8K视频、高帧率机器视觉提供支撑，当前，图像传感技术正朝着更高分辨率（亿级像素）、更高动态范围（160dB以上）、超低照度（星光级成像）以及计算成像方向发展，通过多帧合成、像素合并等算法扩展传统硬件的性能边界。

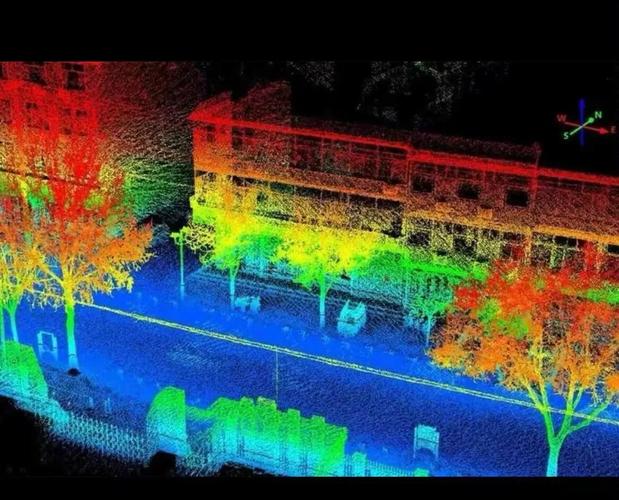

在应用领域，图像传感技术已渗透到社会生产生活的各个方面，消费电子领域，智能手机搭载多摄像头系统，主摄采用大底传感器提升进光量，超广角、长焦镜头通过不同像素规格实现光学变焦，3D传感技术（如结构光、ToF）则支撑人脸识别、AR交互等功能，2025年高端智能手机普遍配备1英寸大底传感器，部分机型支持8K视频录制，推动移动影像向专业级迈进，汽车领域，自动驾驶系统依赖多传感器融合，其中图像传感器作为核心感知元件，通过前视、环视、内视摄像头实现车道线识别、障碍物检测、驾驶员状态监测等功能，特斯拉、蔚来等品牌车型已配备800万像素摄像头，配合AI算法实现L2+级辅助驾驶，工业检测领域，高分辨率线阵扫描相机应用于钢板、纺织品等连续材料的表面缺陷检测，面阵相机则用于零件尺寸测量、装配精度验证，配合深度学习算法可识别0.01mm级别的瑕疵，检测效率较人工提升10倍以上，医疗影像领域，CMOS传感器内窥镜实现了高清实时成像，帮助医生更精准地进行微创手术；DR（数字化X线摄影）设备采用非晶硅TFT传感器，曝光剂量降低50%的同时成像清晰度显著提升；病理扫描仪通过亿像素级传感器实现整张病理切片的数字化，为远程诊断和AI辅助分析提供基础，在安防监控、航空航天、科学探测等领域，图像传感技术同样发挥着不可替代的作用，如哈勃太空望远镜的CCD传感器捕获了深空天体的清晰图像，而新一代詹姆斯·韦伯太空望远镜则采用红外传感器探索宇宙起源。
尽管图像传感技术发展迅速，但仍面临挑战，在极端环境下，如高辐射（太空探测）、高低温（工业熔炉）、强振动（车载系统）等场景，传感器的稳定性和可靠性需进一步提升，随着分辨率提高，数据量呈指数级增长，对传输带宽和存储能力提出更高要求，计算成像技术的兴起虽能部分缓解硬件压力，但算法复杂度与实时性之间的平衡仍需突破，新型材料（如有机光电材料、量子点）的应用、传感器与AI芯片的深度集成、以及3D成像技术的普及，将进一步拓展图像传感技术的应用边界,推动智能感知时代的到来。
相关问答FAQs
Q1：CMOS图像传感器与CCD传感器的主要区别是什么？
A1：CMOS与CCD的核心区别在于结构和工艺，CCD采用单一电荷转移通道，信号逐级传递至输出端，读出速度慢但噪声控制较好；CMOS则每个像素集成放大器和模数转换电路，支持并行读出，速度快、功耗低，且成本更具优势，随着工艺进步，CMOS的噪声性能已接近CCD，凭借集成度和功耗优势，目前几乎完全取代CCD成为市场主流。
Q2：图像传感器的“分辨率”是否越高越好？如何选择合适分辨率？
A2：分辨率并非越高越好，需结合应用场景权衡，高分辨率（如6400万像素）适用于需要放大细节的场景（如专业摄影、医疗病理），但会带来数据处理量大、成本高的问题；低分辨率（如200万像素）则适合对实时性要求高的场景（如视频监控、工业流水线），选择时应综合考虑成像距离、目标尺寸、分析精度以及系统带宽限制，例如在人脸识别门禁中，200万像素即可满足1-3米距离的人脸特征提取需求。
