双极性PWM调制技术是一种在电力电子变换领域广泛应用的控制策略，其核心通过脉冲宽度调制方式实现对输出电压的精确控制，尤其在逆变器、直流变换器等装置中发挥着关键作用，与单极性PWM技术相比，双极性PWM在输出波形、开关频率及谐波特性等方面具有独特优势,能够满足不同场景下对电能质量的高要求。
双极性PWM调制技术的基本原理
双极性PWM调制技术的本质是通过控制功率开关器件的导通与关断时间比例，来生成幅值相等、宽度可调的脉冲序列，从而实现对输出电压的平均值调节，其工作原理基于比较器逻辑：将调制波（通常为正弦波或直流参考信号）与载波（一般为三角波或锯齿波）进行比较，当调制波幅值大于载波时，上桥臂开关器件导通、下桥臂关通；反之则下桥臂导通、上臂关断，由于上下桥臂开关器件呈互补工作状态（避免直通短路需设置死区时间），输出电压会在+Ud和-Ud（Ud为直流母线电压）之间跳变，形成“双极性”特征。
以单相全桥逆变器为例，其输出电压表达式为：Uo = (2Da - 1)Ud，其中Da为占空比（0<Da<1），当Da=0.5时，输出电压平均值为零；当Da>0.5时，输出平均值为正；Da<0.5时则为负，通过调节调制波与载波的幅值比（调制比M）,即可线性控制输出电压的幅值与极性。
双极性PWM调制技术的关键特性
-
输出电压波形特点
双极性PWM的输出电压在+Ud与-Ud之间交替变化，不存在零电压状态，因此输出基波频率与载波频率一致，其电压利用率较高，直流母线电压利用率可达1（即输出基波幅值最大可达Ud），而单极性PWM的电压利用率仅为0.5。 -
谐波分布特性
输出电压的谐波主要集中在载波频率及其倍频附近，且谐波幅值随调制比变化而改变，通过傅里叶分析可知，低次谐波含量较少，主要谐波集中在fc±nfm（fc为载波频率，fm为调制波频率）频带,便于设计LC滤波器进行抑制。 -
开关器件应力与损耗
由于开关器件承受的电压应力为Ud，且每个开关周期内导通与关断各一次，其开关损耗与单极性PWM相比略高，但在相同输出电压等级下，可通过降低载波频率来优化效率,但需权衡谐波性能。 -
死区时间影响
为防止上下桥臂直通短路，必须设置死区时间，但死区会导致输出电压波形畸变，尤其在低调制比时影响更为显著,需通过死区补偿算法来修正输出误差。

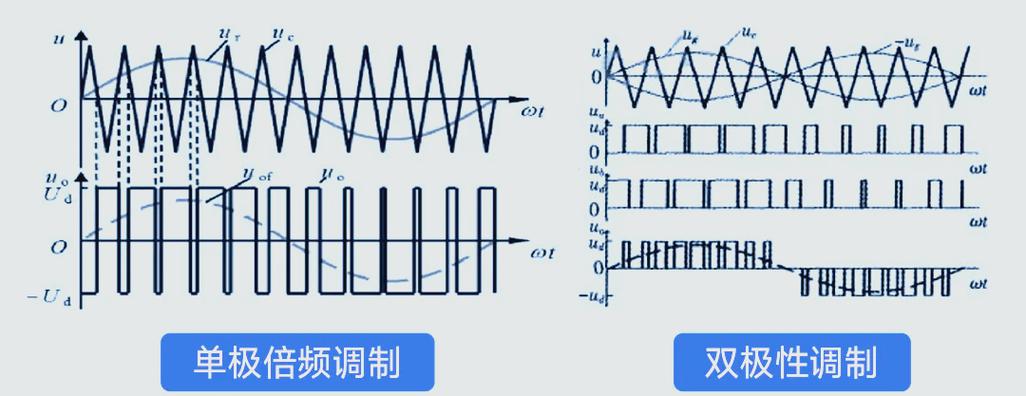

双极性PWM与单极性PWM的性能对比
| 特性参数 | 双极性PWM | 单极性PWM |
|---|---|---|
| 输出电压极性 | 双极性（+Ud/-Ud） | 单极性（0/+Ud） |
| 电压利用率 | 0 | 5 |
| 开关频率 | 每个开关周期开关一次 | 桥臂开关频率为载波频率的一半 |
| 输出谐波含量 | 集中在载波频带 | 谐波分布在2fc附近 |
| 死区影响 | 较明显 | 较小 |
| 控制复杂度 | 较低 | 需极性控制逻辑 |
双极性PWM调制技术的典型应用场景
-
逆变器控制
在三相或单相逆变器中，双极性PWM可通过调节输出电压的幅值、频率和相位，实现交流电的变频调速、UPS不间断电源等，在电机驱动领域，通过SVPWM（空间矢量PWM）结合双极性调制，可优化电机转矩响应,降低谐波损耗。 -
直流变换器
在Buck-Boost、Cuk等直流变换器中，双极性PWM可实现升降压功能，且输出电压纹波较小,适用于高精度直流电源系统。 -
有源电力滤波器
利用双极性PWM的快速响应特性，可精确控制补偿电流的幅值与相位，有效抑制电网中的谐波电流,提高电能质量。
技术优化与发展趋势
-
SVPWM与双极性PWM的结合
空间矢量PWM通过优化开关序列，可减少开关次数，降低损耗，同时提高电压利用率,已成为三相逆变器的主流控制方式。 -
多电平PWM技术
针对高电压应用场景，如中高压变频器，采用多电平PWM（如三电平、五电平）可降低开关器件的电压应力，减少谐波含量，而双极性PWM作为基础调制方式,可扩展至多电平控制。 -
数字控制与算法优化
随着DSP、FPGA等数字控制器的发展，双极性PWM可通过软件实现复杂的调制算法，如模型预测控制（MPC）、模糊PID控制等,进一步提升动态性能与抗干扰能力。
相关问答FAQs
Q1: 双极性PWM调制技术的主要优势是什么？
A1: 双极性PWM的核心优势在于高电压利用率（可达1.0），输出波形谐波分布集中，便于滤波设计，且控制逻辑简单，适用于需要宽范围电压调节的场合，如电机驱动和逆变器，其双极性输出特性可实现零电压输出,满足交直流变换的灵活需求。
Q2: 如何减少双极性PWM调制中的死区时间影响？
A2: 死区时间的影响可通过以下方法削弱：①硬件上优化驱动电路，缩短死区设置时间；②软件上采用死区补偿算法，根据电流极性调整占空比，补偿死区造成的电压损失；③利用智能控制算法（如神经网络）实时预测死区影响并进行动态修正，选择具有快速开关特性的功率器件（如SiC MOSFET）也可降低死区敏感度。
