LED显示屏控制技术是现代显示系统的核心，它通过硬件与软件的协同工作，实现图像信号的处理、传输、显示及优化，直接决定显示屏的画质、稳定性与功能多样性，随着LED显示屏在户外广告、舞台演出、交通引导、会议系统等领域的广泛应用，控制技术也不断迭代，从简单的单色显示发展到如今的4K/8K高清、HDR、高刷新率及智能交互等复杂功能，其技术体系涵盖信号采集、处理、传输、发送、接收及显示控制等多个环节。
LED显示屏控制技术的核心组成
LED显示屏控制系统主要由发送卡、接收卡、控制软件及传输介质四部分构成，各部分分工明确又紧密协作,共同完成从信号源到最终显示的全流程控制。
信号采集与处理
信号采集是控制系统的第一步，负责将外部输入的信号转换为可处理的数字信号，常见的信号源包括电脑（通过HDMI、DVI、VGA接口）、视频播放器（AVI、MP4等格式）、网络流媒体（RTSP、RTMP协议）及实时信号（摄像头、直播推流等），控制软件需对不同信号源进行解码、格式转换及色彩管理，确保信号符合LED显示屏的显示特性，电脑显卡输出的RGB信号需转换为LED屏的灰度等级，而视频信号则需通过硬件解码芯片（如Realtek、SigmaDesign方案）实现实时处理,避免画面卡顿。
发送卡：信号中枢与数据调度
发送卡（也称发送卡或控制卡）是控制系统的“大脑”，主要功能包括：
- 信号接收与预处理：通过PCIe、USB或网口接收处理后的数字信号，进行分辨率适配（如将1920×1080转换为屏体的实际物理分辨率，如640×360）；
- 数据分片与打包：将完整图像数据按接收卡的容量分片，并加入地址码、校验码等冗余信息，确保传输可靠性；
- 同步控制：通过硬件时钟（如晶振）实现多屏同步显示，避免拼接屏出现画面撕裂或延迟。
高端发送卡支持HDR10、HLG等高动态范围格式处理，并具备LUT（色彩查找表）功能，可自定义色彩曲线,提升显示色域。
接收卡：数据解包与驱动控制
接收卡安装在LED显示屏的模组或箱体内部，是连接发送卡与显示单元的“桥梁”，其核心功能包括：
- 数据接收与解包：通过网口（如千兆以太网）或HDBaseT协议接收发送卡分片的数据，校验并重组为完整的图像帧；
- 灰度处理与Gamma校正：将8位、10位或16位数据转换为LED屏的灰度等级（如14bit灰度），并通过Gamma曲线校正（如2.2、2.4）优化亮度线性，避免亮部过曝或暗部细节丢失；

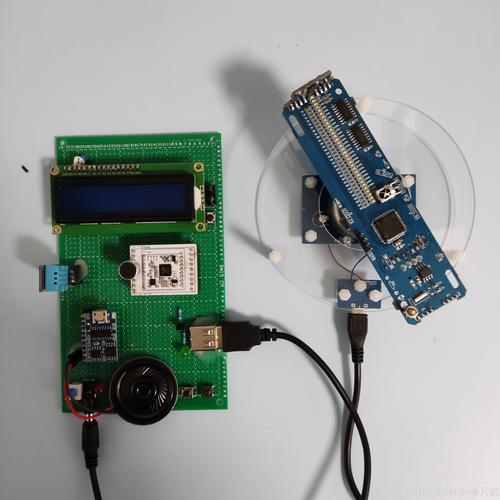

- 扫描驱动控制：根据屏体的扫描方式（如1/4扫描、1/8扫描）输出行、列选通信号，驱动LED灯珠点亮，对于16行×8列的模组，1/4扫描时每次点亮4行，通过快速刷新实现全画面显示。
部分接收卡还具备恒流驱动功能，通过PWM（脉冲宽度调制）技术调节电流，确保不同颜色灯珠（红、绿、蓝）亮度一致性,延长LED寿命。
传输介质：信号传输的“血管”
传输介质的选择直接影响系统的稳定性和传输距离，常见方式包括：
- 网线传输：采用CAT5e/CAT6网线，通过TCP/IP协议传输数据，支持百米距离，适用于中小型显示屏；
- 光纤传输：利用光纤传输光信号，距离可达10公里以上，抗电磁干扰能力强，适用于户外或超大型显示屏（如城市地标建筑）；
- HDBaseT技术：整合视频、音频、控制信号于单根网线，传输距离可达100米，支持4K@60Hz，适用于高清会议系统。
关键技术与性能优化
灰度与刷新率：画质的核心指标
灰度等级是指LED屏单色所能显示的亮度级别，如16bit灰度可支持65536级亮度，画面过渡更平滑，刷新率则指每秒刷新画面的次数，高刷新率（≥3840Hz）可避免高速运动画面（如体育赛事）出现拖影，两者需平衡设计：高灰度需更高的数据带宽，而高刷新率则要求发送卡与接收卡的处理速度同步提升，对于640×360分辨率、16bit灰度、3840Hz刷新率的显示屏，单屏数据带宽计算公式为：分辨率×灰度位数×刷新率÷8=640×360×16×3840÷8≈1.4Gbps,需采用千兆以太网或光纤传输。
色彩管理：精准还原图像色彩
LED显示屏的色域与标准显示器（如sRGB、Rec.709）存在差异，需通过色彩管理技术优化，控制软件内置色彩校准模块，通过色度计测量屏体实际显示色彩，生成LUT文件加载到发送卡，实现RGB三色的独立校正，部分高端系统支持3D LUT，可针对不同场景（如电影、医疗影像）预设色彩模式,提升专业领域显示准确性。
拼接与同步技术：多屏无缝融合
对于大型拼接屏，需解决边缘融合、几何校正及多屏同步问题，边缘融合技术通过图像叠加与渐变处理，消除拼接处的黑边或亮度差异；几何校正则通过算法调整曲面屏、异形屏的显示形变，同步控制方面，采用“主从发送卡”模式，主卡接收信号后通过硬件同步信号（如GPIO口）分发给从卡，确保所有屏体刷新时刻一致,延迟控制在1ms以内。
智能控制与远程管理：提升运维效率
现代LED控制系统支持云端管理，通过4G/5G网络或以太网接入云平台，实现远程开关屏、亮度调节、故障报警等功能，户外显示屏可根据环境光传感器数据自动调整亮度（如白天800cd/m²，夜晚200cd/m²），既节能又提升可视性，控制软件还具备定时播放、节目编排、素材管理等功能，支持U盘、网络多通道导入,满足广告传媒等场景的灵活需求。
技术挑战与发展趋势
当前LED显示屏控制技术面临的主要挑战包括：高分辨率下的数据带宽瓶颈（如8K@120Hz需48Gbps传输）、低延迟实时传输（如AR/VR应用要求延迟＜20ms）、以及异形屏与3D显示的复杂驱动控制，未来发展趋势聚焦于：
- AI赋能：通过AI算法实现智能降噪、动态对比度增强及内容自动适配；
- 集成化设计：将发送卡、接收卡功能集成到单一芯片，降低系统功耗与成本；
- 超高清与高刷新率：支持8K@120Hz、10bit灰度，满足电竞、医疗等高端场景需求；
- 低碳化：结合智能调光与休眠技术，降低显示屏能耗,符合绿色低碳趋势。
相关问答FAQs
Q1：LED显示屏的刷新率与灰度等级对显示效果有何影响？如何选择合适的参数？
A：刷新率决定了画面流畅度，低刷新率（＜1000Hz）会导致高速运动画面出现闪烁或拖影，适用于静态显示（如广告牌）；高刷新率（≥3840Hz）则适用于体育赛事、舞台演出等动态场景，灰度等级影响色彩过渡细腻度，8bit灰度（256级）满足常规需求，14bit灰度（16384级）可展现更丰富的暗部细节，适用于医疗影像、高清影视等专业领域，选择时需结合使用场景：户外广告优先考虑高亮度与成本，可采用8bit/1920Hz；演播室则需14bit/3840Hz以上确保画质。
Q2：如何解决LED显示屏在长距离传输中的信号衰减问题？
A：长距离传输信号衰减可通过以下方式解决：①采用光纤传输，利用光信号替代电信号，抗干扰能力强，传输距离可达10-100公里；②使用HDBaseT技术，单根网线传输100米支持4K@60Hz，同时集成电源与控制信号，减少布线复杂度；③增加信号中继器，网线传输超过100米时通过中继器放大信号；④优化发送卡与接收卡的阻抗匹配，确保数据传输稳定性，对于户外显示屏，建议光纤传输结合防雷设计,避免电磁干扰与雷击损坏。
