电镀工艺实用技术教程是电镀行业从业者必备的指导资料,涵盖了从基础理论到实际操作的全方位内容，旨在帮助技术人员掌握核心技能、解决生产难题，确保电镀产品的质量与稳定性，电镀作为一种表面处理技术，通过电化学方法在基体材料表面沉积金属或合金层，赋予制品耐腐蚀、耐磨、美观等性能，广泛应用于汽车、电子、航空航天等领域，以下从工艺流程、关键参数控制、常见问题及解决方案等方面展开详细说明。

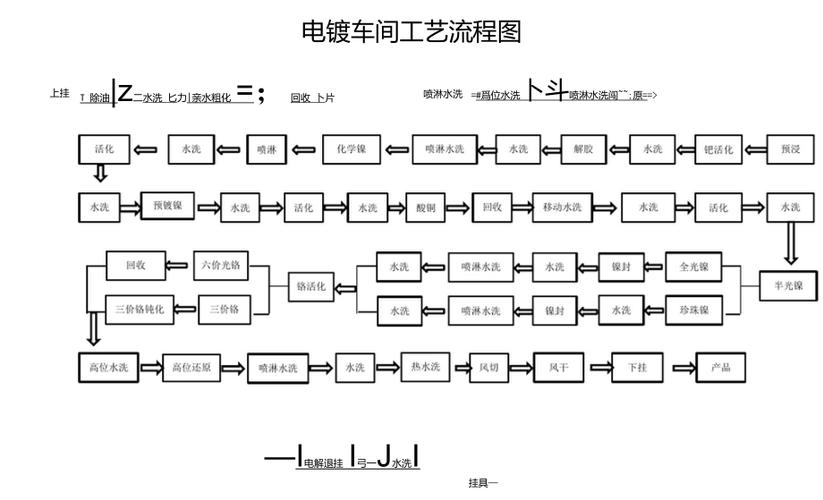

电镀工艺基础流程
电镀工艺通常包括前处理、电镀镀层、后处理三大阶段，每个阶段对最终质量至关重要，前处理是基础，直接影响镀层结合力，主要包括除油、除锈、活化等步骤，除油可采用化学除油（如碱性溶液）或电化学除油，彻底去除表面油污；除锈则通过酸洗（如盐酸、硫酸）或机械打磨实现，确保表面无氧化皮；活化处理多采用稀酸或活化剂，提高表面活性，电镀镀层阶段是核心，需根据需求选择镀种（如镀锌、镀镍、镀铬等），配置合适镀液，控制电流密度、温度、pH值等参数，确保镀层均匀、致密，后处理包括钝化、烘干、抛光等，如镀锌后的铬酸盐钝化可显著提升耐腐蚀性，烘干则需控制温度避免镀层开裂。
关键工艺参数控制
电镀过程中,参数的精准控制是保证镀层质量的关键，以下是主要参数及其影响范围：
| 参数类型 | 控制范围 | 对镀层的影响 |
|---|---|---|
| 电流密度 | 1-5 A/dm²（视镀种而定） | 过高易导致烧焦、粗糙；过低则沉积速度慢，镀层疏松 |
| 镀液温度 | 15-60℃（镀镍一般为45-55℃） | 温度过高降低镀液稳定性，过低降低导电性，影响沉积速率 |
| pH值 | 酸性镀液：3-6；碱性镀液：8-12 | pH异常会导致镀层结合力下降、出现针孔，需定期用pH试纸或仪器监测 |
| 镀液成分浓度 | 主盐、络合剂、添加剂按比例配制 | 主盐浓度不足时沉积慢，络合剂过量会降低电流效率，添加剂需少量多次补充 |
| 搅拌方式 | 阴极移动、空气搅拌、机械搅拌 | 促进镀液均匀，浓差极化，避免镀层烧焦，但搅拌过强可能导致镀层粗糙 |
镀液过滤、杂质去除（如定期活性炭处理去除有机杂质）和阳极材料选择（如镀镍用镍板、镀锌用锌锭）也不可忽视，需定期分析镀液成分并及时调整。
常见问题及解决方案
在实际生产中,电镀常出现镀层发花、起泡、烧焦等问题，需结合现象分析原因并针对性解决，镀层结合力差通常与前处理不彻底有关，需加强除油、除锈工序，或增加活化步骤；镀层厚度不均匀可能是电流分布不均，需优化挂具设计或增加辅助阴极；镀液浑浊多因杂质超标，需加强过滤并更换镀液，针对镀层针孔问题，可添加润湿剂（如十二烷基硫酸钠）降低表面张力，或提高镀液纯度减少杂质颗粒。
安全与环保注意事项
电镀过程中涉及酸、碱、重金属等危险物质，需严格遵守安全规范，操作人员需佩戴防护服、护目镜、防毒面具，车间需配备通风装置和应急冲洗设备，环保方面，电镀废水含重金属离子（如铬、镍），需经沉淀、过滤、电解等处理达标后排放，废渣需交由专业机构回收，避免环境污染。
相关问答FAQs
问题1：电镀镀层出现起泡现象，如何排查原因？
解答：镀层起泡通常与基体金属表面处理不当或镀液污染有关，首先检查前处理是否彻底，如除油不净会导致油污残留，影响结合力；其次排查镀液，若有机杂质过多或金属杂质超标，需用活性炭处理或小电流电解净化；电流密度过大或镀液温度骤变也可能引起起泡，需调整参数并规范操作流程。
问题2：如何提高镀镍层的硬度和耐磨性？
解答：提高镀镍层硬度和耐磨性可从两方面入手：一是优化镀液配方，加入适量硬化剂（如硼酸、糖精）和应力添加剂，形成细晶镀层；二是采用复合电镀技术，如加入纳米颗粒（SiC、Al₂O₃）形成镍基复合镀层，显著提升硬度；控制电镀温度在45-50℃、电流密度在2-3 A/dm²，并保持镀液pH值稳定在4.0-4.6，可获得高硬度镀层，后处理中适当低温回火（200℃左右）也可进一步改善性能。
