纳米压印光刻技术（Nanoimprint Lithography，NIL）是一种高分辨率、高效率的纳米图形化技术，其核心思想是通过机械压印的方式将模板上的纳米结构图形转移到基板上，从而实现大规模、低成本的生产，该技术由普林斯顿大学Stephen Chou教授于1995年首次提出，经过二十多年的发展，已从最初的实验室研究逐步走向产业化应用，尤其在微电子、光子晶体、生物传感器、柔性电子等领域展现出巨大潜力。
纳米压印光刻技术原理
纳米压印光刻技术的原理可分为三个核心步骤：模板制备、压印过程和图形转移,每个步骤的技术细节直接影响最终图形的质量和产率。
模板制备
模板是纳米压印技术的核心部件，其表面具有预先刻蚀好的纳米结构图形（如线条、孔洞、凸起等），模板的制备通常采用传统光刻或电子束光刻技术：首先通过光刻胶在基板上形成图形，再通过刻蚀（如反应离子刻蚀）将图形转移到模板材料（如石英、镍、硅等）上，最后去除光刻胶得到具有纳米结构的模板，模板的材料选择需考虑硬度、热稳定性、化学稳定性及抗黏附性，石英因具有高硬度、低热膨胀系数和优异的光学性能，成为紫外压印和热压印的首选材料，模板的图形精度通常达到10 nm以下，表面粗糙度需控制在1 nm以内,以确保压印过程中图形的完整性和重复性。
压印过程
压印过程根据固化方式可分为热压印（Thermal NIL）、紫外压印（UV-NIL）和微接触压印（Microcontact NIL）,其中热压印和紫外压印是工业应用最广泛的两种技术。
-
热压印：首先将热塑性聚合物（如聚甲基丙烯酸甲酯PMMA）旋涂在基板上，加热至玻璃化转变温度以上使其软化，然后将具有纳米结构的模板压入聚合物层，形成与模板互补的图形，保持压力和温度一段时间后，冷却体系至玻璃化转变温度以下，聚合物固化后脱模，得到图形化的聚合物层，热压印的优点是压印力大、图形保真度高，但高温可能导致基板材料变形或模板损伤,且工艺周期较长。
-
紫外压印：采用紫外固化树脂（如聚氨酯丙烯酸酯）代替热塑性聚合物，树脂旋涂在基板上后，模板压入树脂层，通过紫外光照射使树脂快速固化（通常几秒至几十秒），然后脱模得到图形，紫外压印的优势是低温操作（室温或接近室温）、速度快、适用于热敏感基板（如柔性塑料、玻璃），但树脂的收缩率、黏度及固化均匀性需严格控制,否则可能导致图形变形。
-
微接触压印：采用弹性体（如聚二甲基硅氧烷PDMS）作为模板，通过范德华力或氢键将自组装单分子层（如硫醇）从模板转移到基板上，适用于生物分子图案化等特殊领域，但分辨率和产率较低,应用范围有限。
图形转移
压印得到的聚合物图形需通过后续工艺实现功能化，在微电子领域，可通过反应离子刻蚀（RIE）将聚合物图形作为掩模，刻蚀下方的硅或金属层，形成纳米结构；在光子晶体领域，可通过电镀或沉积金属层得到纳米金属结构；在生物传感器领域，可通过化学修饰固定生物分子，图形转移的关键在于刻蚀工艺的选择，需确保刻蚀选择比高、各向异性好,避免聚合物图形在刻蚀过程中被破坏。
影响压印质量的关键因素
| 影响因素 | 具体作用 | 解决方案 |
|---|---|---|
| 模板质量 | 模板图形精度、表面粗糙度直接影响压印图形的分辨率和缺陷率 | 采用高精度光刻刻蚀技术，对模板进行抗黏附处理（如氟化硅烷涂层） |
| 压印力与均匀性 | 压印力过大会导致模板变形或基板破裂，不均匀会导致图形不完整 | 采用气压控制或液压系统实现均匀加压，优化模板和基板的平行度 |
| 脱模工艺 | 脱模时易发生粘连，导致图形损伤或模板污染 | 设计低表面能的模板涂层，优化脱模角度和速度，或采用分层脱模技术 |
| 材料性能 | 聚合物的黏度、固化收缩率及热膨胀系数影响图形保真度 | 开发低收缩率树脂，优化热压印的温度-压力曲线 |
| 环境控制 | 灰尘颗粒会导致压印缺陷，温湿度变化影响材料性能 | 在洁净室（ISO Class 5-6）中进行操作，控制环境温湿度（如23℃±1℃，40%±5% RH） |
相关问答FAQs

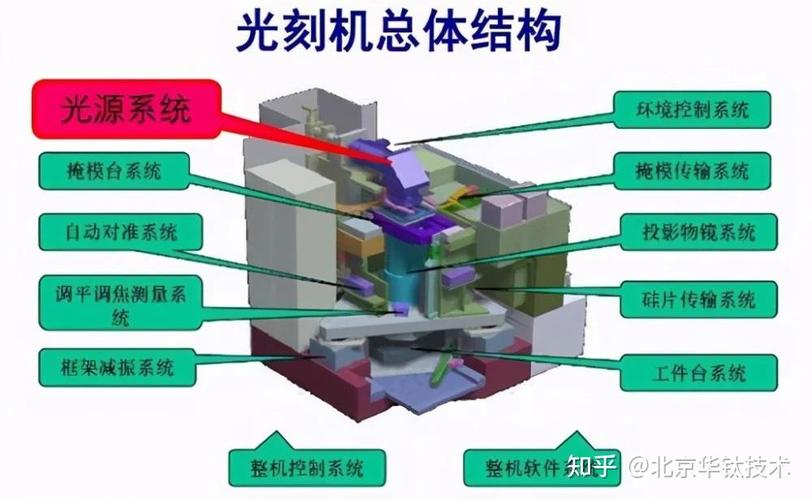

Q1: 纳米压印光刻技术与传统光刻技术相比有哪些优势和局限性？
A1: 优势方面，纳米压印技术具有分辨率高（可达5 nm以下）、成本低（无需复杂光学系统）、产率高（紫外压印可达每小时数十片）以及适用材料广（可压印聚合物、金属、半导体等）的特点，局限性主要包括：模板制备成本高且易磨损，大面积压印时均匀性控制难度大，图形转移过程中可能因刻蚀偏差导致缺陷，以及高分辨率下对环境洁净度要求极高（纳米级颗粒即可导致图形缺陷）。
Q2: 纳米压印技术在大尺寸基板（如300 mm晶圆）上的应用面临哪些挑战？
A2: 大尺寸基板压印的主要挑战包括：① 模板与基板的平行度控制，需确保压印力均匀分布，避免图形局部变形；② 热膨胀系数匹配，热压印中基板和模板的热膨胀差异会导致图形畸变；③ 脱模应力，大尺寸基板在脱模时易产生应力集中，导致图形开裂或模板损坏；④ 缺陷控制，大尺寸基板上微小的灰尘或颗粒缺陷会被放大，影响良率，通过采用柔性模板、多点压印技术和实时监控系统（如激光干涉仪）可有效部分解决这些问题,但大尺寸纳米压印的产业化仍需进一步工艺优化。
