通信系统防雷接地技术是保障通信网络稳定运行的核心环节,随着通信技术的快速发展，基站、数据中心、传输网络等关键设施面临的雷击风险日益严峻，雷击产生的直击雷、感应雷、雷电波侵入等灾害，轻则导致设备损坏、通信中断，重则引发火灾、爆炸等安全事故，造成巨大的经济损失和社会影响，构建科学、完善的防雷接地体系，成为通信系统设计、建设和运维中的重中之重。
通信系统雷击危害的主要形式
通信系统的雷击危害主要分为三种形式：直击雷、感应雷和雷电波侵入，直击雷是指雷电直接击中通信基站铁塔、机房建筑或户外设备，强大的雷电流（可达数百千安）通过接地系统泄放入地，瞬间产生高电位差，可能导致设备绝缘击穿或损坏，感应雷是雷电击中附近区域或云间放电时，在通信线路上产生电磁感应或静电感应，形成过电压，侵入设备内部，雷电波侵入则是雷击通过电源线、信号线等外部线路传导至设备，沿线电压升高，威胁设备安全，这三种形式中，感应雷和雷电波侵入是通信系统中最常见的雷击故障原因，占比超过80%。
防雷接地系统的核心构成
通信系统的防雷接地技术是一个综合防护体系,主要由外部防雷、内部防雷和接地系统三部分组成，三者协同工作，形成“泄、堵、抗”的立体防护机制。
（一）外部防雷系统
外部防雷系统主要用于防护直击雷,由接闪器、引下线和接地装置构成，接闪器（如避雷针、避雷带、避雷网）安装在建筑物或铁塔顶部，通过拦截雷击电流并将其引入大地，避免雷击直接击中通信设备，引下线是连接接闪器与接地装置的导体，通常采用镀锌圆钢或扁钢，截面积需满足雷电流泄流要求，且应尽量短而直，减少电阻，接地装置是接地体（垂直接地极、水平接地极）和接地线的总称，通过将雷电流安全泄放入地，降低地电位升高对设备的反击影响，对于通信基站，接地装置通常采用联合接地方式，将工作接地、保护接地、防雷接地等共用一个接地系统，避免不同接地系统间的电位差损坏设备。
（二）内部防雷系统
内部防雷系统主要用于防护感应雷和雷电波侵入,通过设置浪涌保护器（SPD）、屏蔽措施和等电位连接等手段，减少过电压对设备的侵害，浪涌保护器是内部防雷的核心器件，安装在电源线、信号线进入设备的端口处，当线路因感应雷或雷电波侵入出现过电压时，SPD迅速导通，将过电压泄放到接地系统，保护设备免受冲击，根据用途不同，SPD分为电源SPD（用于交流、直流电源线路）和信号SPD（用于数据、传输信号线路），其参数（如最大持续工作电压、放电电流、响应时间）需根据线路类型和设备防护等级选择，屏蔽措施是通过金属槽盒、屏蔽电缆、机房屏蔽网等减少电磁感应耦合，降低雷电电磁脉冲（LEMP）对设备的影响，等电位连接则是将建筑物内的金属物体（如设备外壳、电缆桥架、金属门窗）与接地系统连接，消除电位差，避免电火花发生。
（三）接地系统的技术要求
接地系统是防雷安全的基础,其性能直接影响雷电流的泄放效果，接地电阻是接地系统的重要指标，通信基站接地电阻一般要求≤10Ω（土壤电阻率较高地区可≤5Ω），数据中心等关键设施要求≤1Ω，接地电阻的大小与接地材料、接地体结构、土壤电阻率等因素有关，通常采用铜包钢接地极、石墨接地极等新型材料降低电阻，或通过添加降阻剂、换土等方式改善土壤导电性，接地装置的布局需考虑均衡电位，避免接地体之间或接地体与设备之间产生过大的电位差，水平接地极应围绕建筑物或基站环形布置，垂直接地极按一定间距（通常为接地极长度的1-2倍）打入地下，形成立体接地网。
通信系统防雷接地的关键技术应用
（一）联合接地技术的应用
传统通信系统中,工作接地、保护接地、防雷接地往往分开设置，但分开接地容易导致不同接地系统间存在电位差，当雷击发生时，电位差可能通过设备线路反击设备，造成损坏，联合接地技术将所有接地系统连接到统一的接地网上，通过降低接地电阻和均衡电位，减少接地反击风险，通信基站将铁塔防雷接地、机房工作接地、设备保护接地等接入联合接地网，接地电阻控制在10Ω以内，有效避免了雷击时地电位升高对基站的破坏。
（二）浪涌保护器的分级防护
通信系统的电源和信号线路通常较长,雷电波侵入可能在线路上形成多级过电压，需采用分级防护策略：在总配电柜处安装一级电源SPD（标称放电电流≥20kA），在楼层配电箱处安装二级电源SPD（标称放电电流≥10kA），在设备前端安装三级电源SPD（标称放电电流≥5kA），逐级泄放能量，确保设备端口残压低于设备耐压水平，信号线路同样需分级安装信号SPD，如传输线路、天馈线路等，SPD的插入损耗、驻波比等参数需满足通信信号传输要求，避免影响通信质量。
（三）新型接地材料与工艺的应用

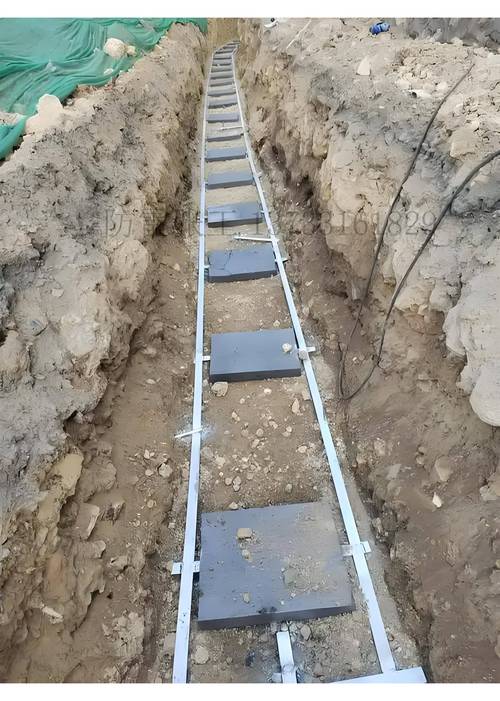

传统接地材料如角钢、圆钢存在易腐蚀、接地电阻不稳定等问题，近年来，铜包钢接地极、石墨接地极、离子接地极等新型材料得到广泛应用，铜包钢接地极结合了铜的耐腐蚀性和钢的高强度，使用寿命可达50年以上；石墨接地极具有导电性好、化学稳定性高、施工方便等特点，适合高土壤电阻率地区；离子接地极通过电解质材料持续释放离子，降低土壤电阻率，特别适合土壤干燥、电阻率高的场景，在施工工艺上，采用深埋接地极（如钻孔深埋接地极，深度≥10米）、接地体焊接（采用放热焊接或搭接焊，确保连接电阻≤0.1Ω）等技术，有效提高接地系统的稳定性和可靠性。
防雷接地系统的维护与管理
防雷接地系统建成后,需定期进行维护和检测，确保其性能满足要求，检测内容包括接地电阻、SPD性能、接地装置腐蚀情况、等电位连接可靠性等，接地电阻检测每年至少进行一次，采用接地电阻测试仪，在干燥季节测量；SPD检测包括检查外观是否变形、漏电流是否超标、失效指示是否正常，必要时进行放电容量测试；接地装置检查主要查看接地体是否被腐蚀、引下线是否松动、连接点是否氧化，发现问题及时处理，需建立防雷接地技术档案，记录设计参数、施工资料、检测数据、维护记录等，为系统优化和故障分析提供依据，对于雷击多发地区，可安装雷电监测系统，实时监测雷电活动，提前预警，减少雷击损失。
相关问答FAQs
问题1：通信基站防雷接地系统中，为什么推荐采用联合接地方式？
解答：联合接地方式将基站的工作接地、保护接地、防雷接地等共用一个接地网，能够有效消除不同接地系统间的电位差，当雷击发生时，雷电流通过联合接地网泄放入地，避免因接地系统电位不均导致的设备反击损坏，联合接地系统结构简单、维护方便，且通过降低整体接地电阻，提高了雷电流泄放效率，是目前通信基站防接地的主流技术方案。
问题2：如何判断通信系统中的浪涌保护器（SPD）是否需要更换？
解答：SPD是否需要更换主要通过以下判断：1）外观检查：SPD外壳是否变形、破裂，引线是否松动或锈蚀，接线端子是否有过热痕迹；2）性能测试：使用SPD测试仪测量其漏电流（通常应≤20μA，若超过需更换）、压敏电压（与初始值偏差超过±10%需更换）和放电容量（对于能量吸收型SPD，若放电次数超过标称值或残压超标需更换）；3）指示状态：若SPD带有状态指示窗口，窗口显示红色或失效状态时需立即更换，SPD在遭受直击雷或大雷电流冲击后，即使外观正常，也建议进行专业检测或直接更换，以确保后续防护性能。
