创维5R01维修手册是针对创维品牌特定型号设备（如电视、空调等，具体需根据实际型号确认）的专业技术指导文档，旨在为维修技术人员提供系统化的故障排查、维修流程、部件更换及安全操作规范，手册内容通常涵盖设备结构原理、常见故障代码分析、维修步骤详解、工具使用指南及注意事项等核心模块，是确保维修效率与质量的重要参考依据。
设备结构与工作原理
创维5R01设备（以电视为例）主要由显示模块、主板、电源板、信号处理板、背光组件及外壳等部分组成，其工作原理为：外部信号通过信号处理板解码后传输至主板，主板驱动显示模块与背光组件协同工作，最终实现图像呈现与声音输出，电源板负责为各模块提供稳定的电压，确保整机正常运行，维修前需熟悉各模块功能及电路连接关系，避免误操作导致二次故障，主板上的电源管理芯片（PWM）控制各路电压输出，若其异常可能导致黑屏、无声音等问题；背光板上的LED灯珠或驱动电路故障则会出现屏幕亮但无图像的情况。
常见故障与排查流程
电源类故障
故障现象：设备无法开机，指示灯不亮。
排查步骤：
- 检查电源线是否连接牢固,插座是否有电（可用万用表测量电压）；

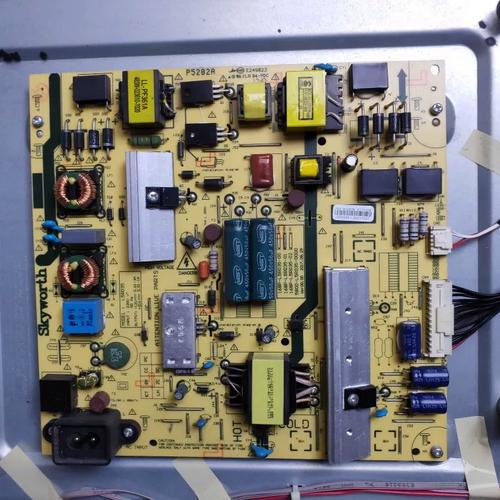

- 检测电源板输出电压（如+12V、+5V、+3.3V等），若电压异常，重点检查保险管、整流桥、滤波电容及开关管是否损坏；
- 若电源板输出正常,则排查主板是否接收到电源信号（如PWR-ON引脚电压），必要时更换主板测试。
显示类故障
故障现象：黑屏、花屏、图像闪烁或色彩异常。
排查步骤：
- 黑屏但背光亮：检查信号处理板至主板的排线是否松动，或主板上的LVDS接口是否损坏；
- 花屏/图像异常：检测信号处理板的解码芯片及显存，排查是否有虚焊或短路；
- 背光不亮：用万用表测量背光板供电与使能信号，检查LED灯珠是否损坏（可通过串联灯珠分组测试）。
音频类故障
故障现象：无声音、声音小或失真。
排查步骤：
- 检查音频线连接及设置菜单中的音频输出选项；
- 测量音频功放块的工作电压与输入信号,若功放块损坏需更换；
- 检查音频处理芯片是否有虚焊,必要时进行补焊或更换。
系统与软件故障
故障现象：开机卡顿、自动重启或功能异常。
排查步骤：
- 恢复出厂设置,排除软件冲突；
- 检查主板上的存储芯片（如Flash）是否接触不良，或升级系统固件；
- 若硬件正常但软件仍异常,需排查主板的时钟电路与复位电路是否工作稳定。
维修工具与部件更换规范
常用工具清单
| 工具名称 | 用途说明 |
|---|---|
| 万用表 | 测量电压、电阻、通断 |
| 示波器 | 检测信号波形与电路稳定性 |
| 电烙铁（恒温） | 焊接与拆卸电子元件 |
| 热风枪 | 拆卸BGA芯片（如主板芯片） |
| 螺丝刀套装 | 拆卸设备外壳与固定部件 |
| 防静电手环 | 防止静电损坏敏感元件 |
部件更换注意事项
- 断电操作：维修前务必切断电源，等待电容放电完毕；
- 元件匹配：更换元件需确认型号、参数一致（如电源板保险管需同规格更换）；
- 焊接工艺：焊接温度控制在350℃以内，避免长时间加热导致元件损坏；BGA芯片焊接需使用专业植球工具；
- 功能测试：更换部件后需进行全面功能测试（如图像、声音、接口等），确保无遗留问题。
安全操作与维修禁忌
- 防静电措施：维修环境需保持干燥，操作人员佩戴防静电手环，避免直接触碰电路板上的金手指或芯片引脚；
- 高压部件防护：电源板、背光板等含高压部件，非专业人员禁止拆卸，维修时需使用绝缘工具；
- 规范接线：拆卸排线时需记录接口位置，避免插反导致设备损坏；
- 故障复现：对于间歇性故障，需尽量复现故障现象后再进行维修，避免盲目拆解。
维修流程记录与文档管理
维修完成后需详细记录故障现象、排查过程、更换部件及维修结果，形成维修档案，这不仅有助于后续故障追溯，还能为同类问题提供参考，需将更换的故障元件分类存放，定期分析故障原因，反馈至生产或品控部门，从源头提升设备可靠性。
相关问答FAQs
Q1：创维5R01设备出现“三无”（无图像、无声音、无指示灯）故障，如何快速定位问题？
A1：首先检查电源输入部分，确认电源线与插座是否正常；若电源正常，则检测电源板输出电压（如+12V、+5V），若电压为0，需重点检查电源板的保险管、整流桥及开关管是否击穿；若电源板输出正常，则排查主板是否接收到电源信号（如PWR-ON引脚电压），若主板无响应，可能是主板电源管理芯片或CPU损坏，需进一步检测或更换主板。
Q2：维修创维5R01设备时，如何避免更换新元件后出现二次故障？
A2：需注意以下几点：① 确保更换的元件与原型号参数完全一致，避免代用元件不兼容；② 焊接时使用恒温烙铁，控制温度在350℃左右，焊接时间不超过3秒，防止元件过热损坏；③ 更换元件后，需检查周边电路是否存在虚焊、短路或电容鼓包等问题，避免连带故障；④ 维修完成后进行老化测试（如连续运行2小时以上），观察设备是否稳定工作，确保无隐患。
