九阳电饭锅作为家庭厨房中的常用电器,其核心功能依赖于稳定的电路系统，当电饭锅出现故障时，电路图是维修人员判断问题、定位故障点的重要依据，九阳电饭锅的电路设计通常包括电源输入、加热控制、保温控制、微电脑控制（针对智能型号）以及保护电路等模块，各模块通过导线连接，共同实现煮饭、保温、预约等功能，以下将结合典型九阳电饭锅电路结构，详细解析其电路图组成及常见故障排查思路。
电源输入与整流滤波电路
电源输入是电饭锅电路的起点,通常由电源线、保险管、压敏电阻、滤波电容等组成，交流电通过电源线接入电饭锅后，首先经过保险管（FU），其作用是在电流异常时熔断，保护后级电路，压敏电阻（RV）并联在电源输入端，用于吸收电压尖峰，防止雷击或电网波动损坏元件，滤波电容（C1、C2）通常为并联的电解电容和瓷片电容，用于滤除电网中的高频干扰，确保后续电路获得稳定的直流电。
整流电路一般采用桥式整流（BR1），将交流电转换为脉动直流电，整流后的电压需经过滤波电容（C3）进一步平滑，减少纹波，为后续电路提供较为纯净的直流电源，典型参数中，滤波电容的容量多在1000-2200μF之间，耐压值根据电饭锅功率不同，通常为16V-25V，若电饭锅通电后无反应，需首先检查保险管是否熔断，压敏电阻是否击穿（短路），整流桥是否开路或短路，这些元件的故障会导致整个电路无法得电。
加热与保温控制电路
加热控制是电饭锅的核心功能,主要由主加热盘（R1）、保温加热盘（R2）、继电器（K1、K2）及驱动电路组成，主加热盘功率较大（通常为500-1000W），用于快速煮饭；保温加热盘功率较小（约50-100W），用于维持锅内温度，继电器作为开关元件，由微电脑控制电路或机械开关驱动，接通或断开加热盘的供电。

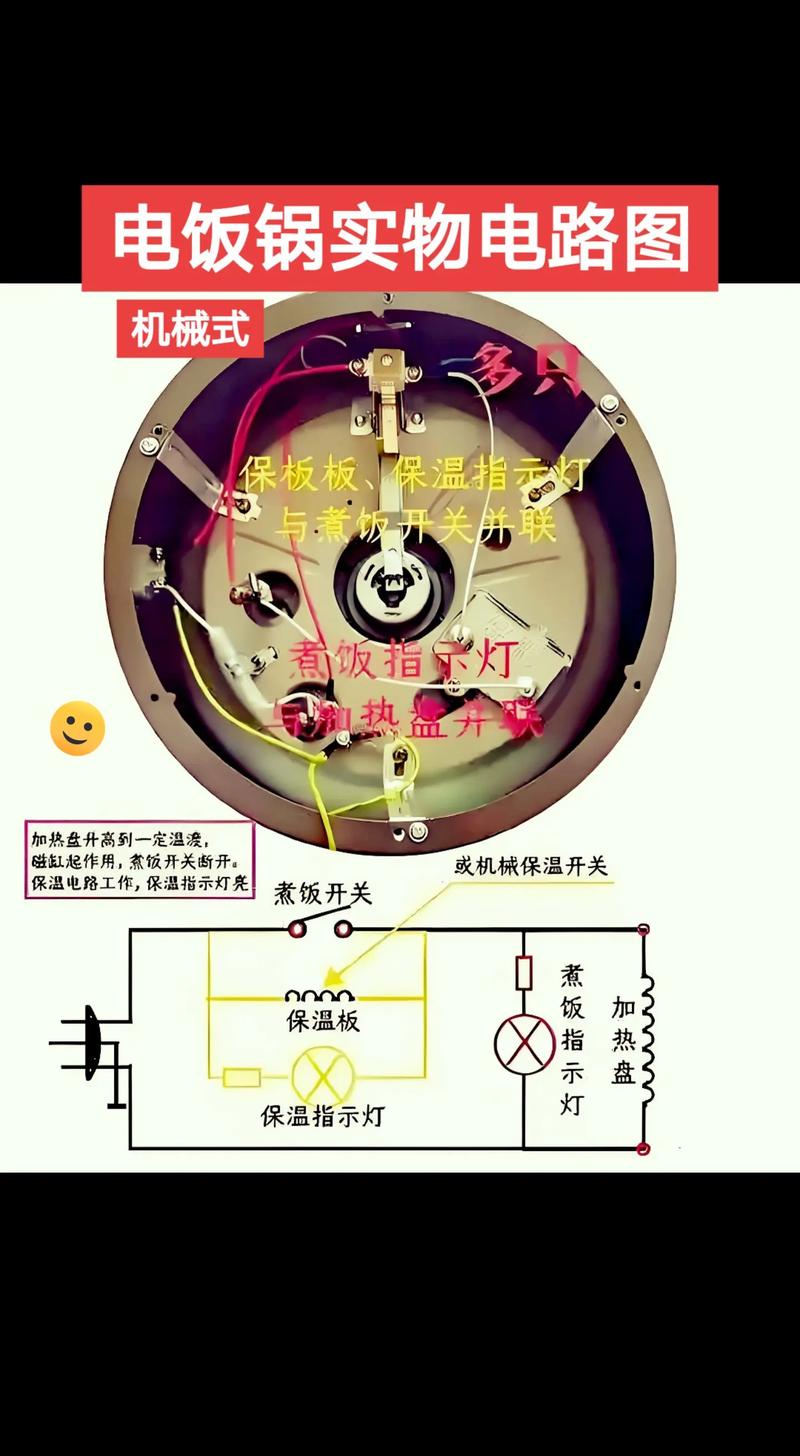

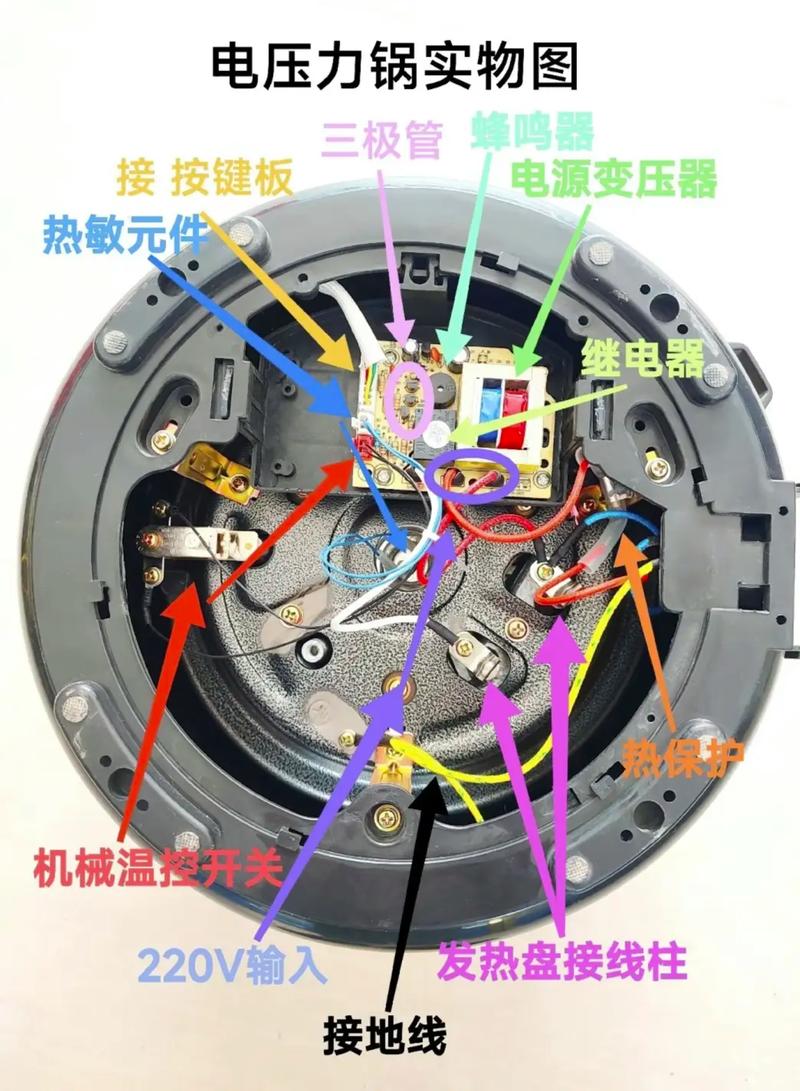

在机械控制型电饭锅中,加热控制依靠磁钢温控器（K1）和保温温控器（K2），当温度达到103℃（米饭煮熟）时，磁钢温控器自动断开，停止加热；温度下降至约70℃时，保温温控器接通，启动保温加热盘，而在微电脑控制型电饭锅中，继电器由三极管（如8050、8550）驱动，三极管的基极接收来自MCU的控制信号，导通后继电器吸合，接通加热电路，若加热功能失效，需检查加热盘电阻值是否正常（通常为几十欧姆，阻值过大或过小均表示损坏）、继电器线圈是否完好、驱动三极管是否击穿以及相关限流电阻是否开路。
微电脑控制电路（智能型号）

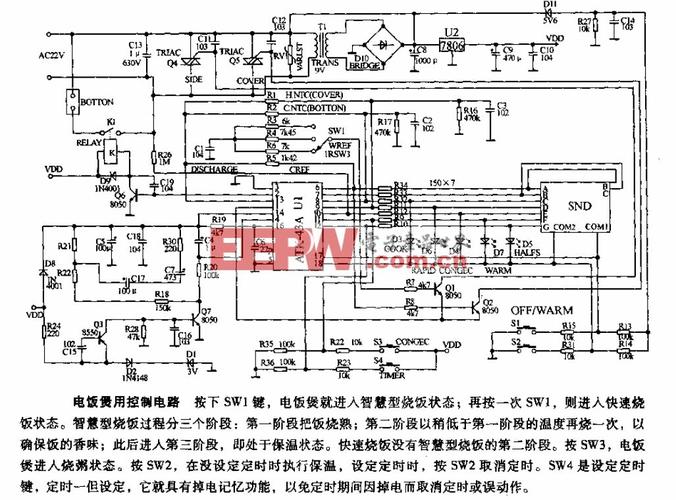

智能九阳电饭锅通常以单片机（MCU）为核心，控制煮饭、预约、保温等功能，MCU型号可能为STC89C52、PIC16F877A等，其外围电路包括晶振电路、复位电路、按键电路、显示电路及驱动电路，晶振（XTAL）为MCU提供时钟信号，常见频率为4MHz-12MHz；复位电路（由复位按钮RST、电容C4、电阻R5组成）确保MCU上电时正常初始化，按键电路连接MCU的I/O口，用于用户输入指令；显示电路（如LED数码管或LCD屏）由驱动芯片（如74HC595、TM1650）控制，显示工作状态和时间。
MCU通过检测温度传感器（RT1，通常为NTC热敏电阻）的阻值变化判断锅内温度，从而控制继电器动作，实现精确温控，若电饭锅出现显示异常、按键无反应或程序紊乱，需重点检查MCU供电电压（通常为5V，由稳压芯片7805提供）、晶振是否起振、复位电路是否正常以及温度传感器阻值是否随温度变化而线性改变。
保护电路
电饭锅的安全运行依赖多重保护电路,除前述保险管和压敏电阻外，常见保护元件还包括热断路器（TH），当内部温度异常升高时（如干烧），热断路器断开，切断电源；双向触发二极管（DB3）和双向晶闸管（BT137）组成过零触发电路，用于控制加热功率，减少电磁干扰，部分型号还具备防溢出检测电极，通过检测米汤导电性防止溢锅，若电极污染或损坏，可能导致防溢功能失效。
常见故障排查流程
结合电路图排查故障时,需遵循“先电源后负载、先简单后复杂”的原则，以下为典型故障排查步骤：
- 完全无电：检查电源线是否插好、保险管是否熔断（若熔断需查明原因，如压敏电阻击穿或后级短路）、电源开关是否损坏。
- 不加热：用万用表测加热盘两端是否有220V电压，若无，检查继电器是否吸合、驱动电路是否正常；若有电压但加热盘不热，则加热盘损坏。
- 保温异常：检查保温温控器（机械型）或MCU输出的保温信号（智能型），若温控器触点粘连或MCU驱动异常，会导致保温不停或保温失效。
- 显示乱码/不显示：测量MCU供电电压是否稳定（5V±0.25V），检查晶振两端波形（正常时应有正弦波），排查排线是否松动。
关键元件参数参考表
| 元件类型 | 常见型号/参数 | 功能说明 |
|---|---|---|
| 保险管 | 250V/3A-5A | 过流保护 |
| 整流桥 | KBPC610（6A/1000V） | 交流转直流整流 |
| 滤波电容 | 2200μF/25V | 平滑直流电压，减少纹波 |
| 主加热盘 | 700W/48Ω（220V） | 煮饭加热 |
| 保温加热盘 | 60W/800Ω（220V） | 保温加热 |
| 继电器 | JZC-22F/250VAC/10A | 控制加热盘通断 |
| 稳压芯片 | 7805 | 输出+5V电压为MCU供电 |
| NTC热敏电阻 | 50kΩ（25℃） | 检测锅内温度，阻值随温度降低而减小 |
| 晶振 | 8MHz | 为MCU提供时钟信号 |
相关问答FAQs
Q1：九阳电饭锅通电后指示灯亮，但不加热，可能的原因是什么？
A：首先检查主加热盘的电阻值，若阻值无穷大或远大于正常值，说明加热盘烧毁，需更换，若加热盘正常，用万用表测继电器输出端是否有220V电压：若无电压，检查继电器驱动电路（如三极管是否导通、MCU是否发出加热指令）；若有电压但加热盘不热，可能是加热盘接线松动或内部断路，机械型电饭锅需检查磁钢温控器是否因粘连而无法接通电路。
Q2：微电脑控制型九阳电饭锅显示“E1”故障代码，如何排查？
A：“E1”通常表示传感器开路或短路，首先拔下电饭锅电源，拆开后盖找到NTC热敏电阻（通常贴在锅内胆底部），用万用表测量其阻值（正常在25℃时约为50kΩ，随温度升高阻值下降），若阻值为无穷大或0Ω，说明传感器损坏，需更换同型号NTC热敏电阻，若传感器阻值正常，检查连接传感器的排线是否断裂或插件接触不良，以及MCU的检测电路（如分压电阻）是否异常。
