无刷直流电机维修资料是技术人员进行故障诊断与维修的重要参考，其核心在于掌握电机结构、工作原理、常见故障类型及系统化的排查方法，以下从基础理论到实操技巧，结合故障案例与数据表格,详细梳理无刷直流电机的维修要点。
（图片来源网络，侵删）

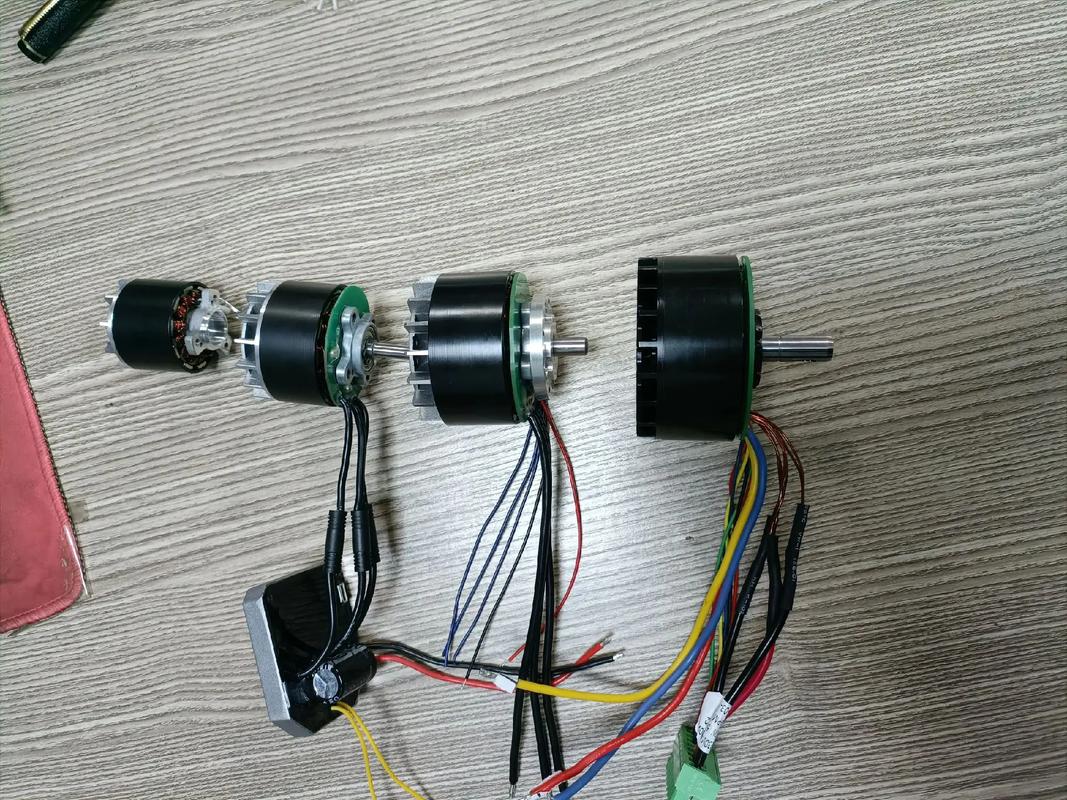

无刷直流电机基础结构与工作原理
无刷直流电机（BLDC）由电机本体、电子换向器（控制器）、转子位置传感器（或无传感器检测）三部分组成，电机本体采用永磁体转子，定子绕组为多相（常见三相）；控制器通过霍尔传感器或反电动势检测转子位置，驱动功率管（如MOSFET）按逻辑顺序切换定子电流，产生旋转磁场，其核心优势是效率高（＞85%）、寿命长（无电刷磨损）,但也对控制器精度与电机绕组绝缘性要求较高。
常见故障类型及诊断流程
无法启动/启动困难
可能原因：
- 电源异常（电压过低、缺相）；
- 控制器故障（功率管损坏、驱动信号异常）；
- 电机绕组开路/短路；
- 转子位置传感器失效（霍尔元件无信号输出）。
诊断步骤：
- 用万用表测量电源输入电压（直流电源需匹配电机额定电压，如24V/48V/96V），确认电压稳定且无缺相；
- 检查控制器端子输出：若无驱动电压，需检测控制器电源电路（如电容是否鼓包、保险丝是否熔断）及功率管（用万用表二极管档测C-E极是否击穿）；
- 断开电机与控制器连接，测量电机绕组阻值（三相绕组阻值应对称，误差＜5%），若某相阻值无穷大（开路）或接近零（短路），需拆解电机修复绕组；
- 检测霍尔传感器：用万用表测其输出端电压（通电后应输出0V/5V跳变信号），若无信号或信号紊乱，更换霍尔元件（注意安装角度，通常与定子磁极对齐）。
运行中抖动/异响
可能原因：
（图片来源网络，侵删）

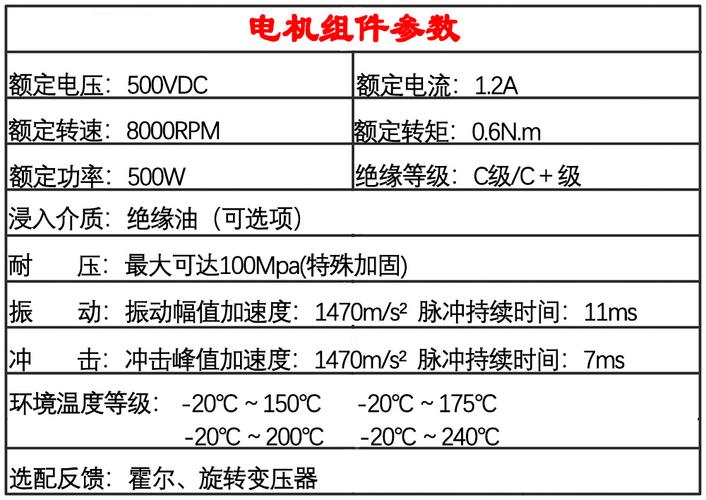

- 转子动平衡失衡（如永磁体脱落、轴承磨损）；
- 绕组匝间短路（导致磁场不均匀）；
- 控制器驱动信号时序错误（如霍尔传感器安装错位）；
- 负载过大或机械卡顿（如联轴器不同心）。
诊断步骤：
- 手动转动电机轴，检查是否有卡顿或异响，若轴承磨损（径向间隙＞0.05mm），需更换轴承；
- 空载运行电机，若抖动仍存在，用示波器检测控制器输出的三相PWM波形是否对称，若波形紊乱，需校准霍尔传感器信号或更换控制器；
- 测量绕组绝缘电阻（用500V兆欧表，应＞10MΩ），若阻值偏低，可能存在匝间短路，需重新绕制绕组；
- 检查负载设备，确保无堵转情况（电机空载电流应小于额定电流的30%）。
转速异常/过热
可能原因：
- 控制器参数错误（如PWM频率设置不当）；
- 绕组匝间短路（电流增大，铜耗增加）；
- 永磁体退磁（高温或强电流导致）；
- 散热不良（风扇停转、灰尘堵塞风道）。
诊断步骤：
- 对比电机额定转速与实际转速，若转速偏低，检查控制器反馈信号（如编码器或霍尔信号是否丢失）；
- 测量电机空载电流（正常值参考下表），若电流过大，需拆解电机检查绕组：
| 电机功率（W） | 空载电流（A） | 额定电流（A） |
|---|---|---|
| 100 | 1-0.3 | 8-1.2 |
| 750 | 3-0.5 | 5-3.5 |
| 1500 | 5-0.8 | 0-6.5 |
- 检查永磁体：用高斯计测量转子表面磁感应强度（0.3T），若退磁，需更换永磁体（注意牌号一致性，如钕铁硼N35）；
- 清理电机散热风道，确保风扇正常运转（若风扇损坏，需更换同型号风扇）。
维修实操技巧与注意事项
-
绕组修复：
（图片来源网络，侵删）- 拆除旧绕组时记录绕组匝数、线径、节距（如单层链式、双层叠式）；
- 用绝缘纸（如DMD）包裹定子槽，嵌入新绕组后进行浸漆（1032绝缘漆，130℃烘干2小时），提高绝缘强度与散热性；
- 焊接绕组引线时，用套管绝缘，避免短路。
-
控制器维修：
- 功率管更换需同型号（如IRF540N、IRF3205），并检查驱动电路（如IR2110芯片是否正常）；
- 校准霍尔传感器信号：用万用表监测控制器V+、V-、SA、SB、SC端子，转动电机轴，SA/SB/SC应输出0V/5V交替信号。
-
安全防护：
- 断电后等待电容放电（用万用表测控制器主电容两端电压，低于36V再操作）；
- 避免高温（焊接温度＜350℃）与强磁场（防止永磁体退磁）。
相关问答FAQs
Q1：无刷直流电机启动后，转速忽快忽慢，可能是什么原因？
A：常见原因包括：①霍尔传感器信号不稳定（如安装松动或受电磁干扰），需重新固定传感器并屏蔽线缆；②控制器电容老化（容量下降导致供电波动），更换同规格电解电容（如1000μF/100V）；③绕组匝间短路（局部过热导致磁场不均），需用匝间测试仪检测并修复绕组。
Q2：维修后电机空载电流过大，但绕组阻值正常，如何排查？
A：空载电流过大通常与机械损耗或电磁损耗有关：①检查转子是否与定子摩擦（气隙不均匀，标准气隙为0.5-1.5mm），调整轴承位置或更换端盖；②永磁体吸附铁屑（导致磁阻增大），清理转子表面；③控制器PWM频率过低（如＜8kHz），增加开关频率以降低铁耗。
通过系统化的故障诊断与规范维修，可快速定位无刷直流电机问题并恢复其性能，延长设备使用寿命，维修过程中需结合数据测量与经验判断,避免盲目拆解。
