三相发电机是电力系统中将机械能转化为电能的核心设备，其通过电磁感应原理实现三相交流电的输出，广泛应用于工业、农业、商业及应急供电等领域，以下从工作原理、结构组成、常见故障及维修方法等方面进行详细阐述。

（图片来源网络，侵删）

三相发电机的工作原理

三相发电机的核心原理是电磁感应定律，当导体在磁场中做切割磁感线运动时，导体中会产生感应电动势；若形成闭合回路，则产生感应电流，三相发电机通过特定结构设计，使三个独立绕组中产生的感应电动势在相位上互差120°，从而输出三相交流电。

具体过程如下：

励磁系统建立磁场：转子（励磁绕组）通入直流电（或通过旋转整流器自励），产生旋转磁场，转子通常由铁芯和励磁绕组组成，通过原动机（如汽轮机、水轮机、柴油机）驱动旋转。
定子绕组切割磁感线：定子铁槽中嵌有三相对称绕组（U、V、W三相），当转子旋转时，旋转磁场穿过定子绕组，绕组导体切割磁感线，根据右手定则，每相绕组中产生感应电动势。
三相电动势的产生：由于三相绕组在空间上对称分布（互差120°电角度），因此产生的三相电动势幅值相等、频率相同、相位互差120°，数学表达式为：
- ( e_U = E_m \sin(\omega t) )
- ( e_V = E_m \sin(\omega t - 120°) )
- ( e_W = E_m \sin(\omega t - 240°) )
  ( E_m )为电动势最大值，( \omega )为角频率。

输出电压的频率取决于转子转速和极对数，关系为：( f = \frac{pn}{60} )（( p )为极对数，( n )为转速，单位为r/min）。

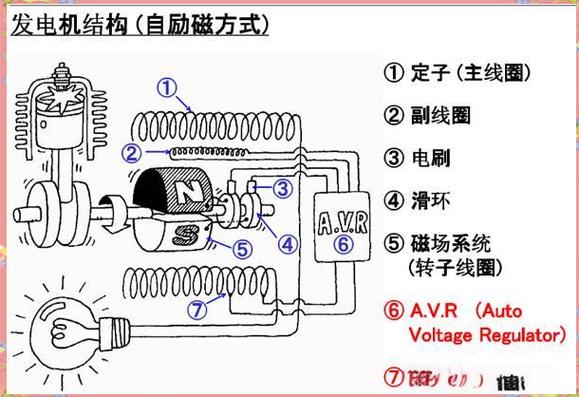

三相发电机主要由定子、转子、励磁系统、冷却系统、轴承及端盖等部分组成，各部分功能如下：

（图片来源网络，侵删）

三相发电机在运行中可能因电气、机械、环境等因素出现故障，需通过现象分析原因，采取针对性维修措施，以下为常见故障及处理方法：

故障现象：电压过高、过低、三相不平衡或缺相。
原因分析：
- 电压过高：励磁电流过大、AVR故障、转速异常。
- 电压过低：励磁电流不足、绕组匝间短路、线路接触不良。
- 三相不平衡：定子绕组匝间短路、断路，或负载严重不对称。
维修方法：
- 检查AVR工作状态，校准电压调节电位器；测量励磁绕组电阻，若异常则更换损坏元件。
- 用兆欧表检测定子绕组绝缘电阻，若短路则重新绕制定子绕组；紧固接线端子，确保接触良好。
- 重新调整三相负载对称性，若绕组损坏则修复或更换绕组。

故障现象：绕组、铁芯或轴承温度超过允许值。
原因分析：
过载运行、冷却系统故障（风扇停转、风道堵塞）、绕组匝间短路、轴承润滑不良。
维修方法：
- 降低负载至额定值，检查冷却系统：清理风道杂物，修复或更换损坏风扇。
- 用万用表检测绕组直流电阻，若不平衡则修复短路点；添加或更换轴承润滑脂。

故障现象：发电机启动后无输出电压。
原因分析：
励磁绕组断路、AVR无输出、剩磁不足（长期未使用）、接线错误。
（图片来源网络，侵删）
维修方法：
- 用万用表检测励磁绕组通断，修复断路点；检查AVR电源及触发电路，更换损坏AVR。
- 对转子进行充磁（用12V直流电短暂接触励磁绕组组接线端子），检查并纠正接线错误。

为延长发电机寿命，需定期进行维护：
