在电子维修工作中,万用表是最基础且不可或缺的工具，而其内部的精密电路往往依赖可调电阻（也称微调电阻或电位器）进行校准与参数调整，当万用表出现测量误差、功能异常或响应迟缓等问题时，维修过程中对可调电阻的检测、更换与调试便成为关键环节，本文将详细解析维修万用表时可调电阻的应用要点、操作步骤及注意事项，帮助维修人员高效解决问题。

（图片来源网络，侵删）

可调电阻在万用表中的作用与常见故障

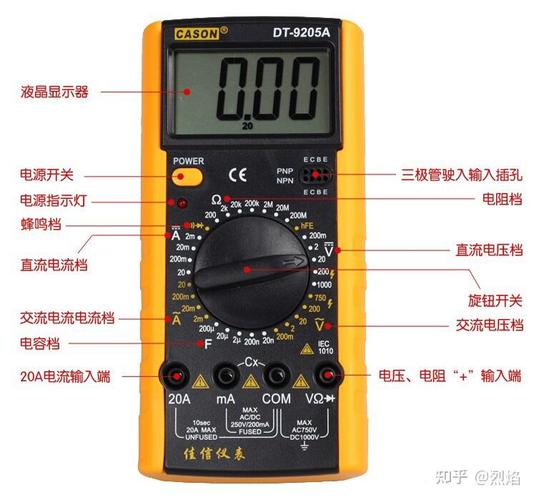

万用表的核心功能依赖于精密的电阻分压网络、电流采样电路及比较器等，而可调电阻在这些电路中主要承担“校准”与“微调”作用。

直流电压档校准：通过调整分压比电路中的可调电阻，确保不同量程的电压测量值与实际值一致；
电流档校准：在电流采样电阻旁路或串联可调电阻，修正因元件公差导致的电流-电压转换误差；
电阻档校准：在恒流源电路或比较器反馈回路中调整可调电阻，使欧姆档的基准电压与被测电阻匹配，保证测量精度；
零位调节：在指针式万用表中，可调电阻用于调整表头机械零位；在数字万用表中，则可能用于修正零点漂移。

常见故障表现：可调电阻因长期使用、环境潮湿或频繁调节，可能出现接触不良、碳膜磨损、引脚氧化等问题，导致万用表测量数据跳变、某一档位失效、校准后仍存在较大误差等。

维修前准备与检测方法

工具与材料准备

工具：精密螺丝刀（匹配可调电阻槽口）、万用表（用于检测可调电阻本身）、放大镜（观察元件细节）、酒精、棉签、防静电手环；
材料：同规格或参数接近的可调电阻（需确认阻值范围、封装尺寸、调节方式）、焊锡、助焊剂。

可调电阻检测步骤

在拆焊前,需先判断故障是否由可调电阻引起：

外观检查：通过放大镜观察可调电阻表面是否有烧焦、裂纹、引脚氧化或松动现象；
阻值检测：将万用表调至电阻档，测量可调电阻固定端之间的阻值（正常值应与标称值接近），再调节旋钮，检测滑动端与固定端之间的阻值是否连续变化（若阻值跳变或无穷大，则已损坏）；
电路板走线检查：结合电路图，用万用表二极管档检测可调电阻引脚与焊盘之间的连接是否导通（排除虚焊或断路）。

可调电阻参数识别

可调电阻的参数通常标注在表面,需重点关注：

（图片来源网络，侵删）

阻值范围：如“10K”表示最大阻值为10kΩ；
调节精度：如“±5%”表示阻值偏差范围；
封装尺寸：常见有3362（9mm）、3329（7mm）等，需根据电路板空间选择；
调节方式：有直滑式、旋转式，需与原安装位置匹配。

更换与调试流程

拆焊旧可调电阻

断电操作：确保万用表完全断电，并拆下电池；
拆焊技巧：使用尖头烙铁（温度控制在350℃左右），先加热一个引脚焊点，用吸锡器吸走焊锡，再处理另一个引脚，避免用力拉扯导致焊盘脱落；
清洁焊盘：用酒精棉签清理焊盘上的残留焊锡和氧化物，确保新元件引脚可顺利插入。

焊接新可调电阻

引脚整形：根据焊盘间距将新可调电阻引脚弯成直角，插入焊盘（注意方向，避免装反）；
焊接要点：先焊接固定引脚，再焊接调节端引脚，焊接时间控制在3秒内，防止元件过热损坏；
固定加固：若可调电阻体积较大，可在底部点少量胶水固定，但避免覆盖调节旋钮。

校准与调试

更换可调电阻后,需结合标准源进行校准，步骤如下（以数字万用表直流电压档为例）：

准备标准源：使用高精度直流稳压电源输出标准电压（如1.000V、10.00V）；
初调阻值：将可调电阻旋钮置于中间位置，测量标准电压，观察万用表显示值与实际值的偏差；
精细调节：用小螺丝刀缓慢调节可调电阻（顺时针或逆时针），直至显示值与标准值一致（误差需在允许范围内，如±0.5%）；
多档位校准：依次校准不同量程（如2V、20V、200V档），若某一档位误差仍较大，需检查该档位分压电阻是否异常。

常见问题处理

故障现象	可能原因	解决方案
调节后阻值跳变	可调电阻内部碳膜磨损	更换同规格可调电阻
校准后误差大	分压电阻精度偏差	检测并更换分压电阻
某档位无响应	可调电阻引脚虚焊	重新焊接并加固
调节旋钮松动	固定螺钉脱落或滑丝	更换螺钉或用胶水临时固定

注意事项

防静电操作：维修时佩戴防静电手环，避免静电击穿万用表内部CMOS电路；
记录原位置：拆卸前标记可调电阻初始位置，便于调试时参考；
避免过度调节：调试时用力需轻缓，防止可调电阻内部结构损坏；
参数匹配：替换时尽量选择原厂或同参数元件，避免因阻值、精度差异导致校准失败；
功能测试：校准后需全面测试所有功能（电压、电流、电阻、通断等），确保无遗漏问题。
