三洋ED2变频板维修是一项需要专业知识和细致操作的技术工作，涉及电路分析、元器件检测和故障定位等多个环节，变频板作为空调的核心控制部件，其性能直接影响设备的运行效率与稳定性，以下是维修过程中的关键步骤和注意事项,帮助技术人员系统排查问题并高效完成修复。
维修前的准备工作

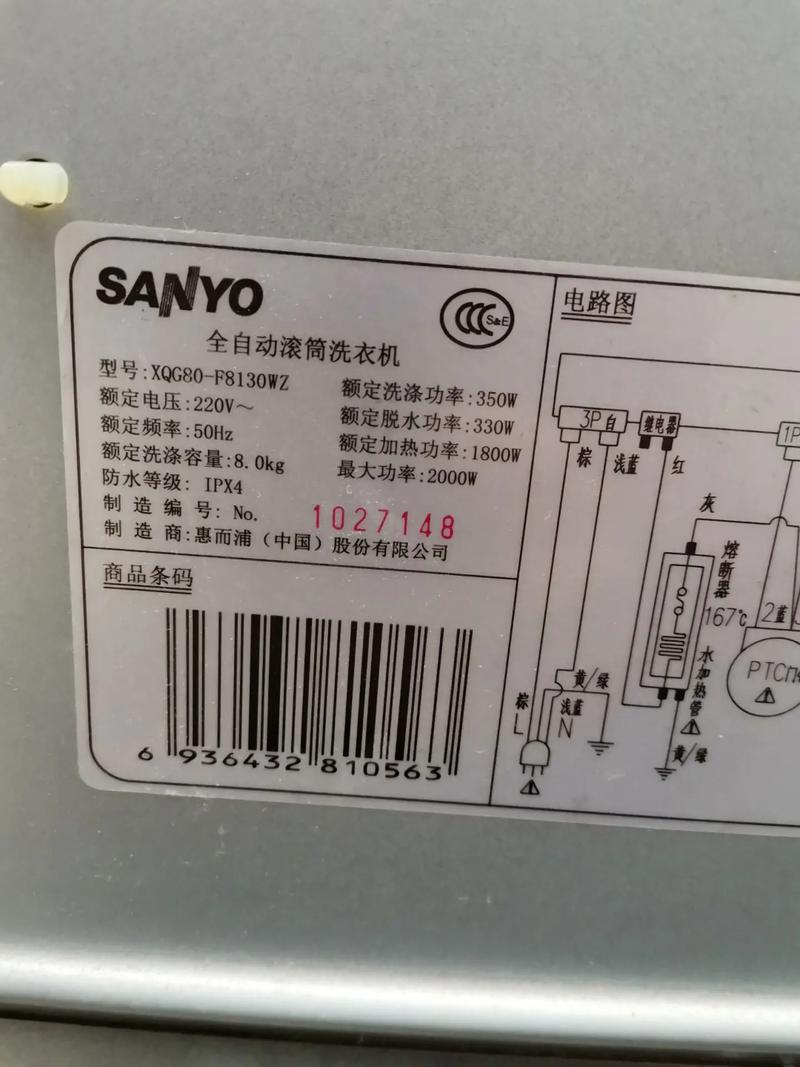

在开始维修前，需做好充分准备，确保操作安全和维修效率，应切断空调电源，并等待内部电容完全放电，避免触电风险，准备好维修工具，包括万用表、示波器、电烙铁、吸锡器及螺丝刀等，需查阅三洋ED2变频板的技术手册，了解电路结构、关键芯片型号及参数，为后续检测提供依据，记录故障现象，如空调无法启动、频繁停机或显示故障代码等,有助于缩小故障范围。
故障检测与定位

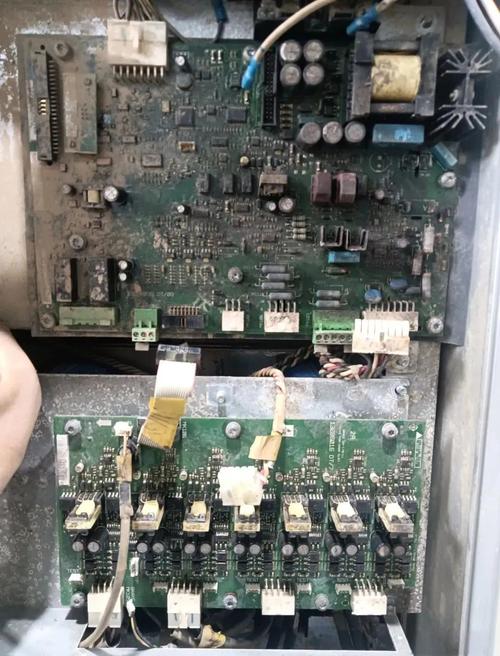

外观检查

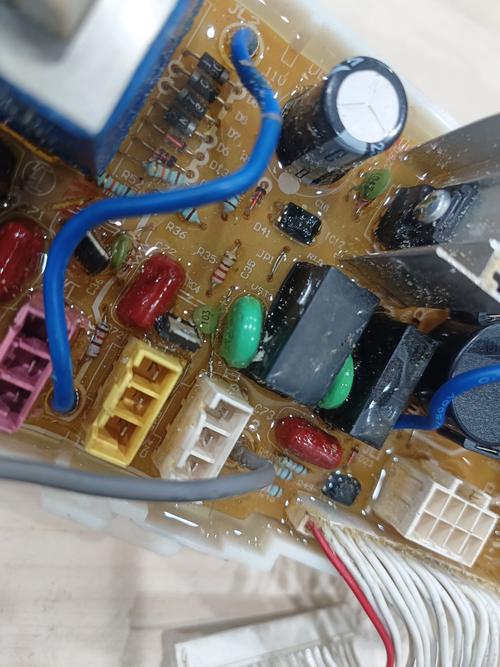

首先观察变频板外观，检查是否有明显烧焦、鼓包或元器件脱落现象，重点检查功率模块（IPM）、电容、电阻及接线端子等部件，电容顶部鼓包或漏液通常是老化损坏的标志；功率模块表面若有烧蚀痕迹,可能存在短路或过流问题。
电源电路检测
电源电路是变频板的基础，需重点检测直流供电部分，使用万用表测量输入交流电压是否正常（通常为220V），再检测整流桥后的直流电压（约310V），若直流电压异常，需检查整流桥、滤波电容及PFC电路（若配备）,以下是常见电源电路检测点及正常参考值：
| 检测点 | 正常电压值（DC） | 故障可能原因 |
|---|---|---|
| 整流桥输出 | 300-320V | 整流桥短路、滤波电容失效 |
| 5V稳压输出 | 5V±0.2V | 78L05损坏、反馈电路异常 |
| 12V/24V输出 | 12V±0.5V/24V±1V | 开关管损坏、变压器故障 |
控制信号检测
变频板的核心控制芯片（如MCU或DSP）负责生成PWM信号驱动功率模块，使用示波器检测芯片的输出脚是否有正常的PWM波形，频率通常为2-15kHz，若无波形输出，需检查晶振、复位电路及外围元器件，晶振停振会导致芯片无法工作,需更换同型号晶振。
功率模块检测
功率模块是故障高发区域，需使用万用表二极管档检测其六个IGBT管的C-E、G-E极间是否短路或开路，正常情况下，C-E极正向压降约为0.5-0.7V，G-E极正向压降约为0.6-0.9V，若发现短路，需进一步驱动电路是否异常,避免更换新模块后再次损坏。
常见故障及维修方法
空调无法启动，显示无代码
- 原因分析：电源电路故障或MCU未工作。
- 维修步骤：检查保险管是否熔断，若熔断需排查短路点（如整流桥、电容）；测量MCU供电及复位脚电压,若异常则检查相关外围电路。
变频模块过热保护
- 原因分析：散热不良、模块本身损坏或驱动信号异常。
- 维修步骤：清洁模块散热器并检查风扇；测量模块驱动电流，若过流则更换模块；检查热敏电阻是否阻值漂移。
输出频率异常，压缩机运行不稳定
- 原因分析：电流检测电路故障或霍尔元件损坏。
- 维修步骤：检测霍尔元件输出电压是否随电流变化（正常为0-5V）；检查采样电阻是否变值,更换后重新校准。
维修后的测试与注意事项
修复后需进行功能测试，确保变频板工作正常，空载测试电源电压及控制信号，确认无短路后再接入负载，测试时，需监测模块温度、电流及电压波形，避免二次损坏，维修时应注意静电防护，避免人体静电击穿敏感芯片；焊接时使用恒温烙铁,防止元器件过热损坏。
相关问答FAQs
Q1：变频板上的功率模块更换后，为何短时间内再次损坏？
A1：功率模块损坏通常并非单一原因，需同时检查驱动电路（如光耦、电阻）是否异常，确保驱动信号正常；散热不良或负载过大（如压缩机卡缸）也会导致模块反复损坏，建议更换模块后，测试驱动波形及散热系统,彻底排除隐患。
Q2：如何判断变频板的MCU是否损坏？
A2：判断MCU故障需结合多个因素：首先测量供电、复位及晶振脚电压是否正常；其次用示波器检测关键I/O口的输出信号（如PWM、通信信号）；若供电正常但无任何输出，且外围电路无短路，则可能为MCU内部程序损坏或硬件故障,需更换同型号芯片并重新烧录程序。
