canbus总线技术是一种广泛应用于现代汽车、工业自动化和航空航天等领域的串行通信协议，其全称为控制器局域网总线（Controller Area Network Bus），该技术最初由德国博世公司（Bosch）在20世纪80年代初为汽车电子系统设计，旨在解决传统点对点布线导致的线束复杂、重量增加、可靠性下降等问题，随着技术的发展，canbus凭借其高可靠性、实时性和抗干扰能力，逐渐成为汽车电子系统的核心通信 backbone,并扩展到其他工业控制领域。

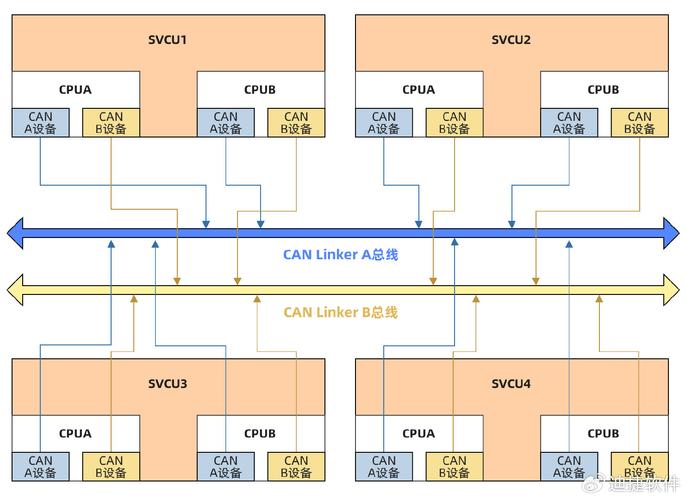

canbus总线技术的基础是串行通信和多主站架构，在canbus网络中，各个节点（如电子控制单元ECU）通过双绞线连接成总线结构，每个节点都可以主动发送数据，而无需主控设备协调，这种分布式架构大大简化了系统设计，提高了系统的灵活性和可扩展性，canbus采用非破坏性总线仲裁机制，通过CSMA/CD（载波侦听多路访问/冲突检测）协议的改进版本，确保当多个节点同时发送数据时，优先级高的数据能够优先传输，而低优先级数据会自动重发,从而避免了数据冲突导致的通信失败。
在物理层，canbus通常使用双绞线作为传输介质，支持两种逻辑电平：隐性电平（逻辑1）和显性电平（逻辑0），当总线上所有节点都发送隐性电平时，总线呈现隐性状态；只要有一个节点发送显性电平，总线就会呈现显性状态，这种“线与”特性使得canbus能够有效检测冲突并实现仲裁，canbus的传输速率根据总线长度不同而变化，最高可达1Mbps（总线长度不超过40米），而在较长距离（如10公里）时，速率可降至5kbps，canbus还具有多种错误检测机制，包括CRC校验、位监控、位填充和错误界定等,确保数据传输的可靠性。
在汽车领域，canbus总线技术主要用于连接发动机控制单元、变速箱控制单元、防抱死制动系统（ABS）、安全气囊系统（SRS）等关键部件，通过canbus，各ECU可以实时共享传感器数据和控制指令，例如发动机ECU可以将转速、温度等信息发送给仪表盘ECU，使其显示相关数据；ABS系统可以在紧急制动时向发动机ECU发送请求，减少燃油供给以缩短制动距离，这种数据共享不仅提高了系统的响应速度，还减少了线束长度和重量，降低了成本和维护难度，传统汽车的线束长度可达数公里，而采用canbus后，线束长度可减少30%以上。
canbus协议分为标准帧（CAN 2.0A）和扩展帧（CAN 2.0B）两种格式，标准帧的标识符（ID）为11位，支持2032个不同的报文；扩展帧的标识符为29位，可容纳超过500万个报文，适用于更复杂的系统，报文数据段长度为0到8字节，满足大多数实时控制需求，canbus还支持四种不同的帧类型：数据帧（用于传输数据）、远程帧（用于请求数据）、错误帧（用于报告错误）和过载帧（用于延迟数据传输）,这种灵活的帧结构使canbus能够适应不同的应用场景。
为了进一步提高性能，canbus技术也在不断演进，can FD（Flexible Data Rate）在canbus的基础上增加了数据段长度（可达64字节）和更高的传输速率（最高可达5Mbps），同时保留了canbus的仲裁机制和错误检测功能，适用于需要大数据量传输的场景，如高级驾驶辅助系统（ADAS）和车载信息娱乐系统（IVI），高速can（HS-CAN）和低速can（LS-CAN）的分层设计，分别满足了动力系统等高实时性需求与车身控制等低速率需求,进一步优化了系统性能。
在工业自动化领域，canbus总线技术被广泛应用于生产线控制、机器人系统和楼宇自动化等场景，其高抗干扰能力和确定性通信特性，使其在电磁环境复杂的工业环境中表现出色，在汽车制造生产线中，canbus可以连接各个工位的控制单元，实现生产数据的实时采集和设备状态的监控；在机器人控制系统中，canbus可以驱动电机和传感器之间的通信，确保精确的运动控制，canbus的开特性和低成本优势，使其成为工业4.0和物联网（IoT）的重要技术之一。
尽管canbus总线技术具有诸多优势，但也存在一些局限性，canbus的仲裁机制在节点数量较多时可能导致总线负载过高，影响实时性；canbus的传输速率相比以太网等工业总线较低，难以满足一些高速数据传输的需求，为了解决这些问题，研究人员正在开发更高性能的canbus变种，如can FD和TTCAN（时间触发canbus）,以适应更复杂的应用场景。
canbus总线技术的未来发展趋势包括与以太网的融合、支持更高带宽和更低延迟的通信，以及与人工智能和云计算的结合，在智能汽车中，canbus可以与车载以太网协同工作，实现自动驾驶系统的高效数据传输；在工业物联网中，canbus节点可以通过网关连接到云平台，实现远程监控和预测性维护，这些创新将进一步拓展canbus的应用范围,推动其在更多领域的普及。
相关问答FAQs
-
问：canbus总线技术与传统的点对点通信方式相比有哪些优势？
答：canbus总线技术相比传统点对点通信具有显著优势，它大幅减少了线束数量和重量，降低了系统成本和安装复杂度；多主站架构和分布式控制提高了系统的灵活性和可扩展性；非破坏性仲裁机制和强大的错误检测能力确保了数据传输的可靠性和实时性；canbus的抗干扰能力和标准化设计使其适用于各种复杂环境,如汽车和工业控制场景。 -
问：can FD与标准canbus的主要区别是什么？在哪些场景中更适合使用can FD？
答：can FD（Flexible Data Rate）在标准canbus的基础上进行了多项改进，主要区别包括：数据段长度从8字节增加到64字节，支持更大的数据传输量；传输速率在数据段传输时可达到5Mbps，提高了通信效率；同时保留了canbus的仲裁机制和错误检测功能，can FD更适合需要大数据量传输的场景，如高级驾驶辅助系统（ADAS）、车载信息娱乐系统（IVI）和工业自动化中的高速传感器数据采集等,这些场景对带宽和实时性要求较高。
