电子音量控制电路维修是一项需要结合理论知识和实践经验的技术工作,这类电路在现代音响设备、电视、多媒体播放器等电子产品中广泛应用，相较于传统的机械电位器音量控制，电子音量控制具有调节精度高、寿命长、便于远程控制等优点，但也因电路复杂、元件集成度高而增加了维修难度，维修过程中需遵循系统化的排查思路，结合工具检测和逻辑分析，才能快速定位故障点并有效解决。
电子音量控制电路的基本原理与常见类型
电子音量控制电路的核心是通过改变信号的衰减量或增益来实现音量调节,其控制方式主要分为三类：
- 电阻分压型：采用数字电位器或模拟开关阵列，通过控制电阻网络的分压比调节输出信号幅度，常见于低成本设备，电路结构简单，但易受噪声干扰。
- 直流控制型：利用直流电压控制放大器的增益（如使用可编程增益放大器PGA），通过改变反馈网络或输入端的衰减系数实现音量调节，多见于中高端音响，动态范围大，但需确保控制电压稳定。
- 脉冲宽度调制（PWM）型：将音频信号与PWM脉冲进行比较，通过调节脉冲占空比控制输出有效值，具有抗干扰能力强、数字控制方便的特点，广泛应用于数字音频设备。

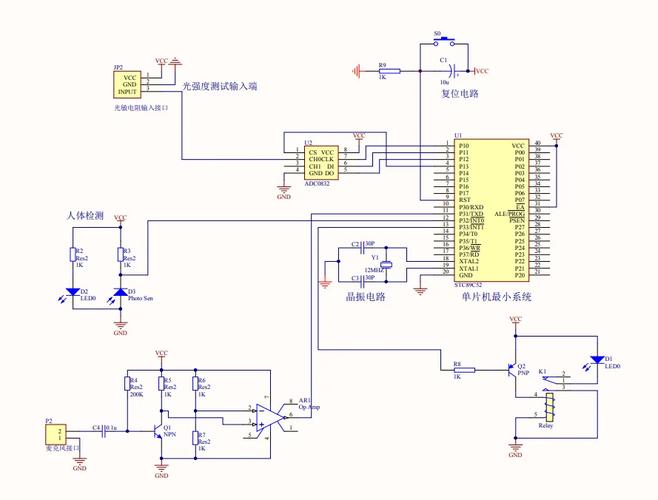

无论哪种类型,电路通常包含输入缓冲级、衰减/增益控制级、输出缓冲级及控制接口（如I²C、SPI或手动按键接口）等模块，故障可能出现在任一环节。
电子音量控制电路的常见故障现象
维修前需明确故障表现,常见的异常现象包括：
- 音量完全无输出：设备通电后无论如何调节音量均无声，或仅有噪声。
- 音量无法调节：音量固定在某一值（最大/最小或中间值），按键或旋钮无响应。
- 音量调节异常：音量跳变、调节过程有杂音、音量与实际输出不符（如调大反而变小）。
- 失真或噪声大：输出信号伴随明显失真、交流声或“嘶嘶”声，且随音量调节变化。
电子音量控制电路的维修步骤与要点
维修电子音量控制电路需遵循“先断电、后通电，先静态、后动态，先简单、后复杂”的原则，具体步骤如下：
安全检查与初步排查
- 断电检测：首先切断设备电源，使用万用表电阻档测量电源输入端对地电阻，排除短路故障（如滤波电容击穿、功率管损坏等），避免通电后扩大故障范围。

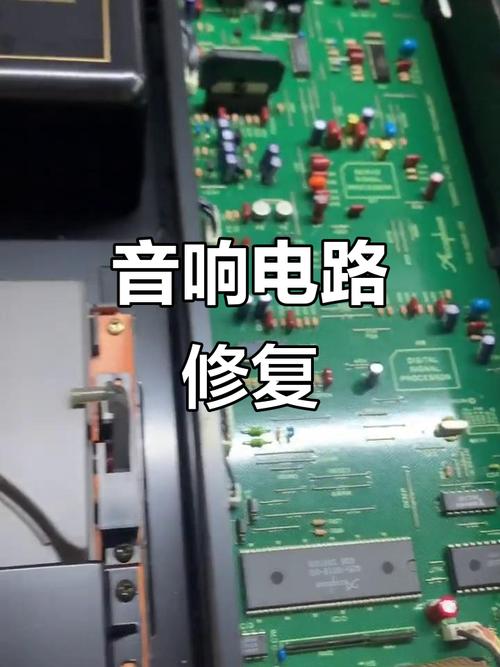

- 外观检查：观察电路板是否有明显元件损坏，如电容鼓包、漏液，电阻烧黑，芯片烧焦，或焊接点虚焊、脱焊，重点检查音量控制芯片（如数字电位器PGA系列）及其周边元件。
- 供电检测：通电后测量控制芯片的供电电压（通常为+5V或+3.3V），若电压异常，需排查电源电路（如降压电路、滤波电容是否失效），若芯片供电偏低，可能是稳压芯片（如LM2596）输出电压不稳定或滤波电容ESR过大。
信号通路检测
电子音量控制的核心是信号传输路径,需逐级排查：

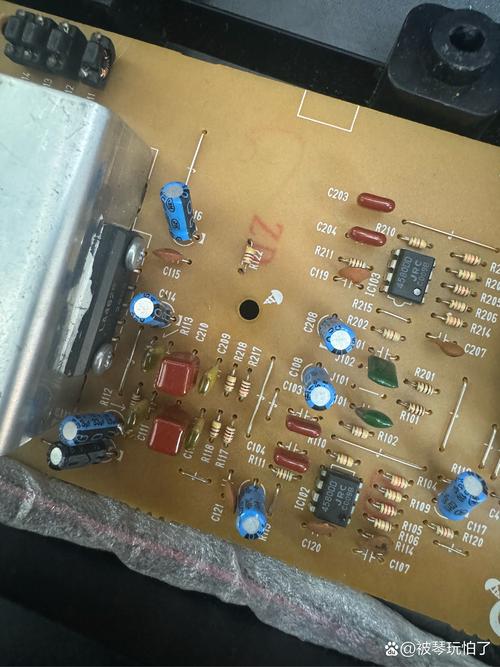

- 输入级检测：使用示波器或信号发生器在电路输入端注入音频信号（如1kHz/0.5V正弦波），观察输入缓冲级（如运放NE5532）的输出是否正常，若输入无信号，需检查输入耦合电容是否失效或前端电路是否正常。
- 控制级检测：根据音量调节方式重点检测控制模块：
- 电阻分压型：测量数字电位器（如MCP41xx系列）的阻值是否随调节指令变化，若阻值固定不变，可能是芯片损坏或控制接口（如I²C总线）通信异常（需用示波器检测SCL、SDA信号是否正常）。
- 直流控制型：测量PGA芯片（如AD8250）的控制电压是否随音量调节线性变化（如0~5V），若控制电压异常，需检查控制电压产生电路（如DAC输出或单片机PWM滤波电路）。
- PWM型：用示波器观察PWM波形占空比是否随调节变化，若波形异常，可能是单片机输出问题或滤波电容（将PWM转换为直流电压的RC滤波电路）失效。
- 输出级检测：在输出端接负载（如8Ω/10W电阻），测量输出信号幅度是否随音量调节变化，若输出信号失真，需检查输出缓冲运放是否损坏（如供电不足、运放性能下降）或反馈网络元件是否异常。
控制接口与软件排查
对于带数字控制接口（如I²C、SPI）的电路，若硬件无异常但音量仍无法调节，需考虑软件问题：
- 通信总线检测：用示波器检查I²C总线的SCL、SDA信号是否有波形、是否存在上拉电阻（通常为2~10kΩ），若总线无信号，可能是单片机I/O口损坏或程序故障。
- 芯片初始化：部分数字音量芯片需正确初始化（如设置增益范围、关断模式），若初始化失败可能导致无响应，可尝试重新烧录设备固件或检查单片机程序是否异常。
元件级故障排查
若以上检测发现某模块工作异常,需针对性排查元件：
- 电容：用万用表电容档或LCR表测量滤波电容、耦合电容容量是否正常，ESR是否过大（尤其是电解电容，易因老化导致失效）。
- 电阻：测量电阻值是否偏离标称值，特别是用于分压或反馈的精密电阻（如1%精度电阻）。
- 芯片：若怀疑音量控制芯片损坏，可替换同型号芯片测试（如数字电位器AD5241替换），替换前需检查芯片供电、控制信号是否正常，避免因外部电路问题导致新芯片损坏。
- 半导体器件：检查保护二极管（如防反接二极管）是否击穿，运放是否性能下降（可通过测量输入输出是否线性判断）。
常见故障案例分析
| 故障现象 | 可能原因 | 检测方法与解决方案 |
|---|---|---|
| 音量完全无输出 | 功放供电异常、数字电位器损坏 | 测量功放模块供电电压，若正常则检查数字电位器阻值是否可调，若阻值固定则更换芯片。 |
| 音量调节时杂音大 | 耦合电容漏电、控制接口接触不良 | 分别更换输入/输出耦合电容，检查控制接口焊接点，重焊或清洁排线。 |
| 音量跳变 | 控制电压波动、数字电位器接触不良 | 测量控制电压是否稳定，若波动则检查滤波电容；若电位器为机械旋钮式，可清洁碳膜触点。 |
相关问答FAQs
Q1：电子音量控制电路中，数字电位器损坏后有哪些典型表现？如何判断？
A1：数字电位器损坏的典型表现包括：音量完全无调节（阻值固定不变）、调节时音量跳变、或音量失控（阻值随机变化），判断方法：使用万用表电阻档测量数字电位器的固定端（A、B）与滑动端（W）之间的阻值，正常情况下调节控制信号（如I²C指令），阻值应按设定步进值变化；若阻值始终为无穷大、0或无规律波动，则可判定为损坏，需更换同型号芯片（注意替换前需确认控制接口协议一致）。
Q2：维修时发现音量控制芯片供电电压偏低，但电源输入端电压正常，可能是什么原因？如何解决？
A2：可能原因包括：供电线路中存在较大压降（如限流电阻阻值过大、线路腐蚀）、滤波电容ESR过高导致电压波动、或稳压芯片（如LDO）性能下降，解决方法：首先测量供电线路电阻（正常应小于0.5Ω），若限流电阻过大（如原设计为10Ω，实际误用100Ω），需更换合适阻值；若滤波电容ESR过高（可用ESR表测量），需更换同规格电容；若稳压芯片输出电压不稳定，可尝试更换稳压芯片，并检查其输入端电压是否稳定（如输入端电压过低可能是前端电源问题）。
