第一部分：准备工作与安全须知
在开始任何维修工作之前,请务必做好以下准备：
（图片来源网络，侵删）
-
安全第一！
- 断电操作：维修前务必将功放电源线拔下，对于有电源变压器的功放，变压器初级依然有高压，非常危险！
- 放电：对于使用大容量滤波电容的功放，断电后电容中仍存有高压电，请使用一个大功率电阻（如1kΩ/5W）的两端分别接触电容的正负极，进行放电，防止电击或损坏万用表。
- 隔离：最好在绝缘工作台上操作。
-
工具与仪器
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐！可以直观地观察信号波形，是判断功放是否正常工作的“火眼金睛”。
- 信号发生器：用于输入测试信号。
- 音频线：用于连接音源和功放。
- 小功率音箱：用于试听，避免使用大功率音箱，以防再次损坏。
- 电烙铁、焊锡、吸锡器：用于拆装元器件。
- 放大镜：用于检查PCB板上的微小裂纹或虚焊。
- 酒精、棉签：用于清洁电路板。
第二部分：故障现象与初步判断
了解功放的具体故障现象,有助于缩小排查范围。
| 故障现象 | 可能的原因 | 检查重点 |
|---|---|---|
| 无声 | 电源问题、功放IC损坏、输入/输出耦合电容开路、静音电路问题、后级无信号。 | 电源、功放IC、信号通路。 |
| 声音小/失真 | 功放IC性能下降、电源电压不足、滤波电容失效、信号耦合电容漏电、负反馈网络问题。 | 电源电压、功放IC、负反馈电路。 |
| 有“嗡嗡”的交流声 | 电源滤波不良、接地不良、输入端感应干扰。 | 电源滤波电容、接地线、屏蔽线。 |
| 有“噗噗”声或自激振荡 | 补偿电容失效、布线问题、IC损坏、电源去耦不良。 | 相位补偿电容、布线、IC。 |
| 音量失控 | 音量电位器接触不良或损坏。 | 音量电位器。 |
第三部分：系统维修步骤（从简到繁）
遵循“先外后内，先静后动，先电源后功放”的原则。
（图片来源网络，侵删）
外部检查与“目视法”
- 检查外观：观察PCB板是否有明显的烧焦、发黑、爆裂的元器件，特别是功放IC、电阻、电容。
- 检查虚焊/脱焊：用放大镜仔细检查，特别是功放IC的引脚、大功率电阻、大电容的焊点，看是否有裂纹或焊锡光泽不均的情况。
- 检查短路：观察电源输入端和功放IC的电源引脚附近是否有因元器件烧毁导致的铜箔粘连、短路现象。
电源电路检查（重中之重）
电源是功放的心脏,电源问题占所有故障的70%以上。
-
测量整流滤波后的直流电压：
- 用万用表直流电压档,测量电源滤波电容（通常是容量最大的电解电容，如2200μF/35V）两端的电压。
- 正常值：对于使用 ±15V ~ ±22V 交流电源变压器的功放，此处直流电压应在 ±18V ~ ±30V 之间（空载时电压会略高）。
- 如果无电压或电压很低：检查保险丝是否熔断、电源开关是否正常、电源变压器初级/次级线圈是否开路、整流桥（或整流二极管）是否击穿。
- 如果电压严重不平衡（25V, -5V）：检查次级线圈是否局部短路、整流桥是否有一臂损坏。
-
检查保险丝：
- 如果保险丝熔断,切勿直接更换新的就通电！ 必须先找到导致保险丝熔断的根本原因。
- 用万用表电阻档测量功放IC的电源引脚（Pin 5）对地（Pin 3和Pin 4） 是否短路，如果短路，基本可以确定功放IC已损坏。
- 检查其他大功率元器件（如场管，如果有的话）是否击穿短路。
-
检查电源滤波电容：
- 用万用表电容档或电容表测量其容量是否在标称值范围内,如果容量下降严重（如标称2200μF，实测只有几百μF），会导致低频无力、交流声大。
- 也可以用电阻档观察其充电过程,如果阻值一直很小或充不上电，说明已击穿或失效。
功放IC及其外围电路检查
如果电源电压正常,但仍然无声或失真，重点检查功放IC部分。
-
静态电压测量（关键步骤）：
- 在未输入信号且未接音箱的情况下，通电测量TDA2030A各引脚对地的直流电压。
- 正常参考值（使用±15V供电）：
- Pin 1 (同相输入): ~0V
- Pin 2 (反相输入): ~0V
- Pin 3 (负电源): -15V
- Pin 4 (输出): ~0V (非常重要！)
- Pin 5 (正电源): +15V
- 分析：
- Pin 4输出端电压不为0V：这是最常见的故障，可能是功放IC内部损坏，也可能是外围元件问题（如自激、补偿电容失效），此时绝对不能接音箱，否则会烧毁音箱和IC。
- 某个引脚电压严重偏离正常值：检查该引脚的外围元件，Pin 1电压异常，检查输入耦合电容和音量电位器；Pin 2电压异常，检查负反馈网络（R4, C3）。
-
检查外围关键元件：
- 输入/输出耦合电容：检查C1（输入）和C4（输出）是否失效或漏电，可以用万用表电阻档简单测量，看是否开路或短路。
- 负反馈网络：检查R4（反馈电阻）和C3（相位补偿电容）的值是否正确，C3（通常是22pF-100pF）开路或失效极易引起高频自激，导致失真或保护。这是维修TDA2030A的“高频故障点”。
- “茹贝尔”网络（Zobel网络）：检查R5（通常是1Ω）和C5（通常是0.1μF/100V）是否正常，这个网络用于防止感性负载（音箱）引起的高频自激，C5短路或R5开路都可能导致自激。
- 电源去耦电容：检查C6和C7（通常是100μF电解电容和0.1μF瓷片电容并联），这对电容为IC提供纯净的瞬时电流，如果失效，会引起交越失真或高频自激。
信号注入法与动态测试
如果静态电压基本正常,但仍然无声，可以采用信号注入法。
- 准备：功放通电，接上小功率音箱，音量电位器调到中间位置。
- 注入信号：
- 用一个MP3手机或信号发生器,输出一个1kHz的正弦波信号。
- 用一个10μF左右的电解电容（注意正负极）作为“探头”。
- 探头一端接信号源，另一端依次接触电路测试点：
- 测试点1：音量电位器的中间焊点，如果这里有“嘟嘟”声，说明音源和功放后级基本正常，问题在音量电位器之前。
- 测试点2：TDA2030A的Pin 1（同相输入），如果这里有清晰、不失真的声音，说明功放IC及其之后的部分是好的，问题在输入耦合电容C1或音量电位器。
- 测试点3：如果Pin 1无声，可以尝试在Pin 4（输出端） 注入信号，如果这里有声音，说明IC本身是好的，问题在输入偏置或反馈电路。
- 判断：通过信号注入，可以非常精确地定位故障发生在哪一级。
更换元器件与最终测试
- 更换损坏件：通过以上步骤，确定了损坏的元器件（如TDA2030A、电容、电阻等），将其更换。
- 更换TDA2030A的注意事项：
- 静电防护：TDA2030A是MOSFET输入级，对静电敏感，焊接时最好断电，电烙铁要可靠接地。
- 散热片：TDA2030A必须安装足够大的散热片！安装时需在IC与散热片之间涂上导热硅脂，并确保绝缘（如果散热片不带电），安装过紧或过松都可能影响散热。
- 最终测试：
- 更换所有可疑元件后,再次仔细检查有无短路、虚焊。
- 先不接音箱，通电测量静态电压，确保Pin 4输出端电压接近0V。
- 接上小功率音箱,输入音乐信号，进行试听，同时用示波器观察输出波形，看是否有削顶、交越失真或自激振荡。

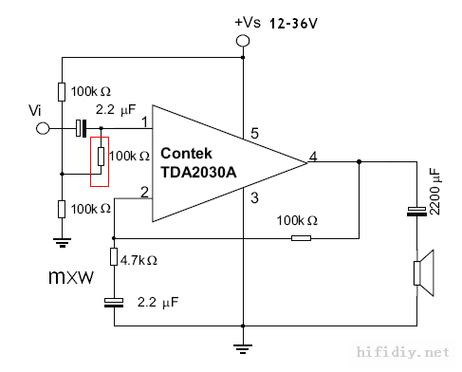

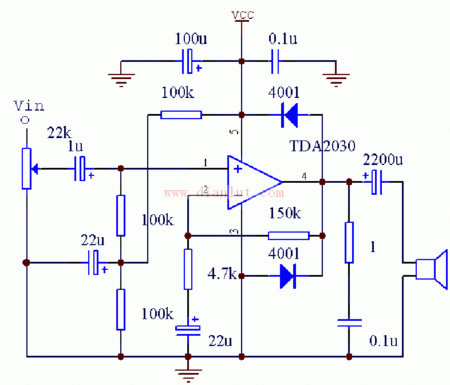

第四部分：TDA2030A典型电路与常见故障点分析
这里以一个经典的单电源供电电路为例进行说明,双电源原理类似。
- C1: 输入耦合电容。开路会导致无声。
- P1: 音量电位器。接触不良会导致声音时断时续或声音小。
- R2, R3: 分压偏置网络，为Pin 1提供Vcc/2的静态电压。R2开路会导致输出端直流电压严重偏离，可能烧毁音箱。
- R4, C3: 负反馈网络。C3开路或失效是导致高频自激、声音尖锐刺耳或失真的最常见原因！
- C4: 输出耦合电容。失效或漏电会导致低频缺失或直流偏移。
- R5, C5: 茹贝尔网络。C5短路或R5开路极易引起高频自激。
- C6, C7: 电源去耦电容。失效会导致交流声大、动态差。
- IC (TDA2030A): 内部损坏是最严重的故障，表现为输出端直流电压不为0、无声或严重失真。
希望这份详细的维修指南能帮助您成功修复您的TDA2030A功放,祝您维修顺利！
