第一部分：维修前的准备工作与安全须知
-
安全第一：
（图片来源网络，侵删）- 断电：维修前必须完全切断变频器的主电源（R、S、T）和控制电源，等待至少5-10分钟，让内部电容充分放电。
- 放电：使用万用表的电阻档或专用放电工具，对直流母线端子（P+、N-）进行放电，防止触电。
- 隔离：确保变频器已从电机、外部控制回路（如PLC、按钮）中完全断开，避免外部信号干扰或损坏其他设备。
-
工具准备：
- 基础工具：螺丝刀、剥线钳、压线钳、万用表（数字万用表必备，最好带电容档和二极管档）、示波器（强烈推荐，用于观察信号波形）。
- 专业工具：可编程直流电源（用于模拟供电和测试）、信号发生器（模拟输入信号）、逻辑分析仪（分析数字逻辑信号）、热风枪、电烙铁、吸锡器等。
- 资料准备：准备该型号变频器的用户手册和电路原理图，原理图是维修的“地图”，至关重要。
-
了解故障现象：
向用户详细了解故障发生时的具体情况：是否有异常声响、异味？故障代码是什么？在什么操作下发生（启动、运行中、减速停止）？之前是否进行过改动或维修？
第二部分：易能变频器控制电路的构成与关键信号
维修前,必须对控制电路的核心组成部分有清晰的认识，易能变频器的控制电路主要包括：

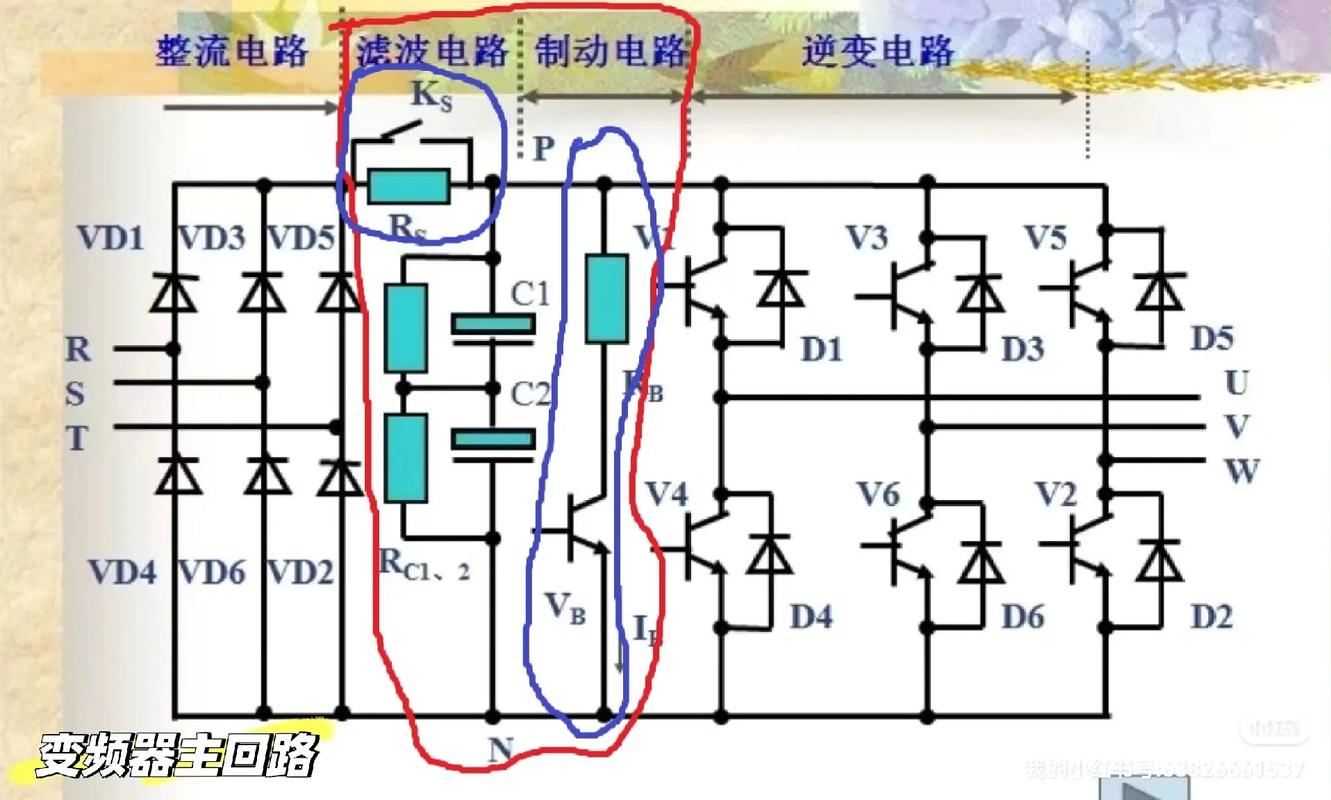

（图片来源网络，侵删）
-
主控板（CPU板）：
- 核心：通常是单片机或DSP芯片，是整个控制电路的运算中心。
- 功能：接收各种输入信号，运行控制算法（如V/F控制、矢量控制），生成PWM脉冲信号驱动功率模块，并处理故障和保护逻辑。
-
开关电源电路：
- 功能：将输入的直流高压（P+、N-）转换为控制电路所需的多种低压直流电（如+5V, +12V, +15V, +24V）。
- 关键点：这是控制电路的“心脏”，如果它不工作，整个控制板都瘫痪，通常是维修的首要检查点。
-
输入/输出信号接口电路：
- 模拟量输入：如AI1（速度给定）、AI2（辅助给定），通常由电位器、外部4-20mA或0-10V信号驱动，电路一般由运放和滤波电路组成。
- 数字量输入：如FWD（正转）、REV（反转）、COM（公共端）、X1-Xn（多功能输入端子），由光耦进行隔离和信号传输。
- 模拟量输出：如AO1（输出频率、电流等），由D/A转换芯片和运放驱动。
- 数字量输出：如Y1-Yn（多功能继电器输出）、晶体管输出，由光耦或驱动芯片控制。
- 通信接口：如RS485（Modbus协议），由MAX485等芯片和外围电路组成。
-

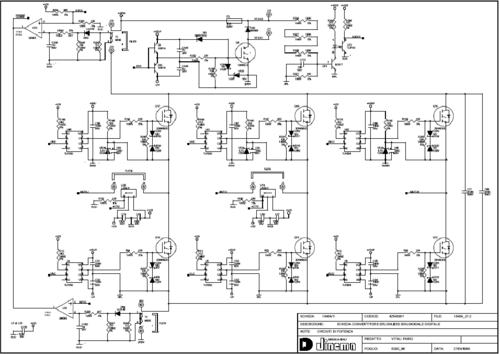

驱动与保护电路：

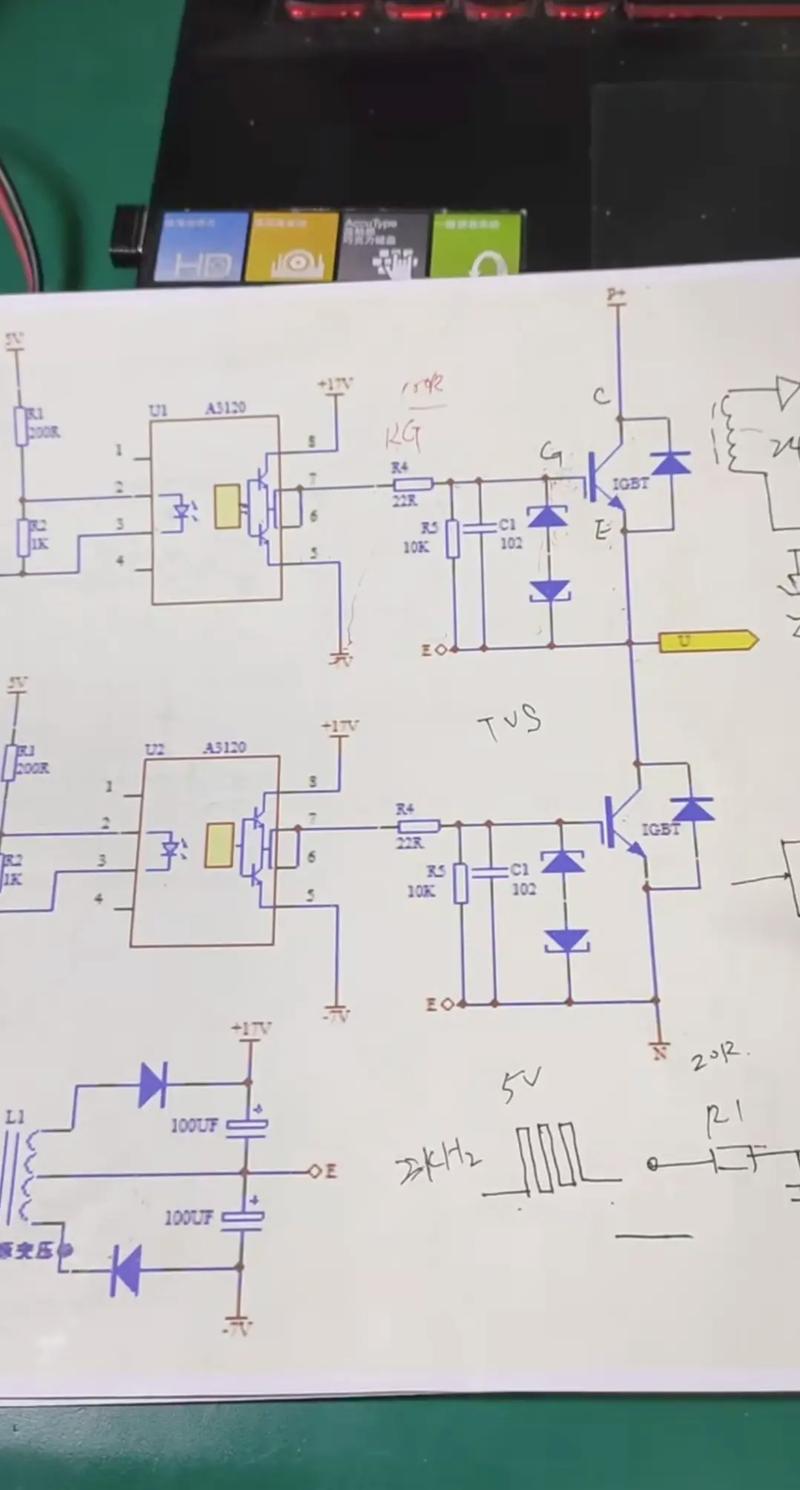

（图片来源网络，侵删）- PWM脉冲输出：CPU产生的微弱PWM信号，经过光耦隔离和放大后，送到IGBT的门极。
- 检测电路：
- 电流检测：通过霍尔传感器或采样电阻检测输出电流，用于过流保护和闭环控制。
- 电压检测：检测直流母线电压，用于过压、欠压保护。
- 温度检测：通过NTC热敏电阻或温度传感器检测散热器温度，用于过热保护。
第三部分：系统化维修步骤与方法
目视检查——“望”
- 外观：观察变频器外壳有无破损、烧焦痕迹。
- PCB板：取出主控板，仔细观察。
- 电容：检查开关电源、滤波、驱动电路的电容有无鼓包、漏液、顶部凸起，这是最常见的故障点之一。
- 芯片：检查CPU、驱动IC、运放等芯片有无烧焦、裂纹。
- 电阻：检查有无烧黑、炸裂的电阻，特别是功率电阻和采样电阻。
- PCB走线：观察有无明显的发黑、烧断的铜箔，尤其是在功率器件和电流检测区域。
- 虚焊/冷焊：晃动芯片和较大元器件，检查有无虚焊。
电源检查——“闻、问、切”
控制电路工作正常的前提是开关电源正常供电。
- 测量直流母线电压：用万用表DC档测量P+和N-之间的电压，应在额定值附近（如380V输入的变频器，DC电压约530V）。
- 测量开关电源输出：
- 上电（此时不要连接驱动板和功率模块），测量开关电源次级各路输出电压：
- +5V：给CPU、数字芯片供电，最关键。
- +12V / +15V：常给运放、光耦等模拟电路供电。
- +24V：常给外部输入/输出接口电路供电。
- 判断：
- 如果所有电压都没有，问题在开关电源的初级（如启动电阻、PWM控制器UC384x/UC284x系列芯片、开关管、变压器初级）。
- 如果只有+5V没有或电压很低，问题可能在+5V的反馈或后级稳压电路（如7805三端稳压器）。
- 如果某一路电压异常（如偏高、偏低、纹波大），重点检查该路的整流二极管、滤波电容、稳压电路（如TL431）。
- 上电（此时不要连接驱动板和功率模块），测量开关电源次级各路输出电压：
信号链路检查——“触、诊”
在电源正常的基础上,顺着信号流向逐一排查。
-
输入信号检查：
- 模拟量输入：用万用表或可编程直流电源在接口端子处模拟给定信号（如0-10V），测量信号到达CPU的ADC引脚前，经过的运放电路是否正常，检查滤波电容是否漏电、运放是否损坏。
- 数字量输入：用万用表二极管档或示波器，在光耦输入侧（信号端）和输出侧（CPU侧）进行测量。
- 正常情况：输入端有信号时，光耦内部的LED导通，输出侧的三极管导通，CPU引脚接收到低电平。
- 故障判断：如果输入有信号而输出无，则光耦损坏，如果输入无信号，检查外部线路。
-
CPU与外围电路检查：
- CPU工作条件：
- 供电：测量CPU的VCC和GND引脚电压是否正常（通常是+5V）。
- 时钟：用示波器测量晶振引脚，应有清晰的波形，无波形可能是晶振损坏或负载问题。
- 复位：检查复位电路（如复位芯片）是否正常工作。
- 程序存储器：如果CPU不工作，但供电、时钟正常，可能是程序芯片（Flash或EPROM）损坏或程序丢失，这通常需要专业设备重写或更换。
- CPU工作条件：
-
输出信号检查：
- PWM脉冲输出：这是最危险的测试！务必在断开IGBT驱动线的情况下进行。
- 用示波器测量CPU输出的PWM信号（通常是微弱的小信号），应有正确的频率和占空比变化。
- 测量经过光耦隔离后的驱动信号,应有良好的上升沿和下降沿，且与CPU信号反相（光耦特性）。
- 如果CPU有输出而光耦无输出,是光耦损坏，如果光耦有输出而驱动板无输出，是后级放大电路问题。
- 继电器/晶体管输出：用万用表测量输出端子，在CPU给出相应指令时，应能正确导通或关断，检查驱动光耦和三极管是否完好。
- PWM脉冲输出：这是最危险的测试！务必在断开IGBT驱动线的情况下进行。
-
检测电路检查：
- 电流检测：用万用表测量采样电阻的电压，或在运行状态下测量霍尔传感器的输出信号，应与电机电流成正比，如果信号异常，会导致过流误报或不报。
- 电压检测：测量直流母线电压检测分压电阻的阻值是否正常，有无变值。
第四部分：易能变频器常见控制电路故障案例
-
故障现象：上电无显示，风扇不转。
- 分析：开关电源未工作。
- 排查：
- 检查输入熔丝是否熔断。
- 测量开关电源PWM控制器（如UC3845）的VCC引脚电压，若无电压，检查启动电阻是否开路。
- 若VCC正常,但输出无，检查开关管、变压器次级整流二极管和滤波电容。
-
故障现象：上电显示正常，但一按运行就报“OU”（过压）故障。
- 分析：过压检测电路误报，或制动单元有问题，或PWM输出异常导致母线电压泵升。
- 排查：
- 断开电机,单独空载试机，如果不再报故障，是电机或电缆问题。
- 如果仍报,检查直流母线电压检测电路的分压电阻是否变值。
- 用示波器检查PWM输出是否正常,有无异常的尖峰脉冲。
-
故障现象：运行中偶尔报“OC”（过流）故障，且频率不稳定。
- 分析：电流检测信号有干扰或漂移，或控制板受振动有虚焊。
- 排查：
- 检查电流采样霍尔传感器或采样电阻是否正常。
- 检查相关信号线是否屏蔽良好,有无松动。
- 重点检查主控板上CPU周围的小电容、电阻有无虚焊，可以给PCB板“补焊”（无水酒精清洗后，用热风枪重新吹焊）。
-
故障现象：无法通过面板或端子控制启停。
- 分析：控制指令信号未到达CPU。
- 排查：
- 检查参数设置是否正确（如命令源选择）。
- 测量FWD/REV等端子输入信号，检查外部线路。
- 测量光耦输入输出侧,判断光耦是否损坏。
- 检查CPU对应I/O引脚是否有信号。
-
故障现象：通信（如Modbus）不正常。
- 分析：通信接口电路或协议问题。
- 排查：
- 检查485通信线（A+、B-）是否接反、短路或断路。
- 测量MAX485芯片的RO和RE引脚,应有正确的电平。
- 用示波器观察A/B线上的数据波形，判断是否有信号传输。
第五部分：总结与建议
- 由简到繁：不要一上来就怀疑CPU，电源、接口电路、外围元件的故障率远高于CPU本身。
- 善用工具：万用表是基础，示波器是“火眼金睛”，能让你看到信号的真实面貌，事半功倍。
- 图纸为王：没有原理图，维修就如同“盲人摸象”，尽量找到官方或高质量的图纸。
- 记录与学习：每次维修后，记录故障点、原因和解决方法，不断总结，才能形成自己的经验体系。
- 寻求支持：如果遇到疑难杂症，可以联系易能官方技术支持，或在专业的工控论坛（如“工控人家”、“中华工控网”）发帖求助。
维修变频器是一个技术活,需要理论知识和实践经验相结合，希望这份指南能为你提供清晰的思路和有效的帮助。
