创维 43PABHV 是一款较早的 PDP（等离子）电视，其技术原理和维修方法与现在的液晶电视有很大不同，维修涉及高压电，非专业人士切勿尝试，以防触电或造成二次损坏,本手册内容仅供具备专业维修技术的工程师参考。
（图片来源网络，侵删）
创维 43PABHV 维修手册核心摘要
机型基本信息
- 型号： 43PABHV
- 屏幕类型： PDP (Plasma Display Panel) 等离子显示屏
- 屏幕尺寸： 43英寸
- 主要特点： 高对比度、广视角、响应速度快，但存在“烙印”（Image Retention）和功耗较高等问题。
- 上市年代： 大约在2005-2008年期间,属于比较老旧的型号。
安全警告与注意事项（维修前必读）
- 高压危险： 等离子电视的驱动板（Y-Buffer, X-Buffer, Y-Drive, X-Drive）和维持板（SUS/Sustain Board）上存在数千伏的高压，即使在断电后，电容内仍可能储存有致命电荷。必须使用大功率电阻对高压电容进行放电，并使用高压表确认电压为零后,才能进行操作。
- 防静电： 维修主板和逻辑板时，务必佩戴防静电手环,防止静电击穿精密芯片。
- 专业操作： 拆卸和安装屏幕组件时，需小心操作，避免划伤或压坏脆弱的玻璃屏，连接排线时要对准插槽，垂直均匀插入,严禁带电插拔。
- 原厂配件： 更换部件时，强烈建议使用原厂或认证的代用配件，尤其是逻辑板、驱动板等核心部件,不同批次或型号的配件可能不兼容。
主要电路板功能与常见故障
创维 43PABHV 的主板架构大致可分为以下几个核心部分：
| 电路板名称 | 主要功能 | 常见故障现象 |
|---|---|---|
| 主板 | 电视的“大脑”，接收信号（AV、TV、VGA、HDMI等），进行解码、格式转换，然后输出控制信号和图像数据到逻辑板。 | 不开机/无反应： 指示灯不亮，电源板输出正常。 不开机/红灯闪： 指示灯闪烁，通常是软件或CPU通信问题。 图像异常： 花屏、无图像、有声音无图像、图像颜色失真。 部分功能失效： 无声音、无信号、遥控/按键失灵。 |

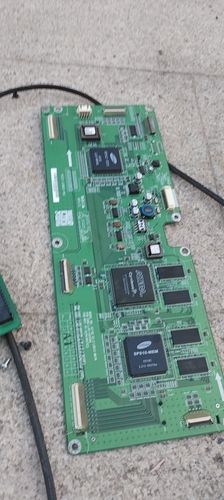

| 逻辑板 | 图像信号的“翻译官”和“调度中心”，接收主板送来的LVDS或TMDS信号，处理后转换成驱动PDP屏所需的特定时序和数据信号，并分配给Y-Buffer和X-Buffer板。 | 不开机： 电源指示灯亮，但屏幕全黑，无任何显示。 图像异常： 局部或整屏出现竖线、横线、花屏、马赛克。 图像缺失： 屏幕上半部分或下半部分有图像，另一部分全黑。 |
| 电源板 | 电视的“心脏”，将220V交流电转换为多路直流电压，为主板、逻辑板、驱动板等所有部件供电。 | 完全不开机： 指示灯不亮，测量各路电压输出为0。 屡烧保险管： 通常意味着电源板有严重短路元件（如整流桥、IC、MOS管）。 电压输出异常： 某一路电压偏高、偏低或无输出，导致工作不稳定或不开机。 |
| Y-Buffer / X-Buffer 板 | 图像数据的“行/列驱动器”，接收逻辑板信号，分别负责驱动PDP屏的行（Y电极）和列（X电极），通常位于屏幕的上下两侧。 | 图像竖线故障： 屏幕上出现一条或多条固定的垂直彩线或黑线。 图像横线故障： 屏幕上出现一条或多条固定的水平彩线或黑线。 局部无光： 屏幕的某一行或某一列没有点亮。 |
| 维持板 / 驱动板 | PDP屏的“点火器”，为每个像素点的“小灯泡”（PDP单元）提供维持电压和点火电压，使其发光，这是PDP电视特有的高压板。 | 屏幕无法点亮： 有声音，背光（对PDP来说是点亮）不亮，但指示灯正常。 图像闪烁或亮度异常： 屏幕闪烁，或者亮度不均匀。 保护性关机： 电视工作时突然关机，可能是驱动板检测到故障并通知主板保护。 |
故障分析与维修流程（以“不开机”为例）
-
观察现象：
- 指示灯是否亮？
- 指示灯是什么颜色？是否闪烁？闪烁的规律是怎样的？
- 有无声音？有无开机画面？
-
测量关键电压（断电后先放电！）：
- 电源板输出电压： 用万用表测量电源板送往主板、逻辑板、驱动板的+5V, +12V, +24V, +VS (约180-200V), +VA (约60-80V) 等电压是否正常,这是判断电源板好坏的第一步。
- 主板待机电压： 测量主板在待机状态下是否有+5V_STB（待机电压）输出，如果没有,检查主板上的电源管理芯片和周边电路。
-
信号流程排查法：
（图片来源网络，侵删）- 有声音无图像：
- 第一步： 确认屏幕是否被点亮，在暗处观察屏幕，看有无极暗的图像或“背景光”，PDP屏是自发光的，如果屏幕全黑，说明是“无光”故障。
- 第二步： 如果屏幕无光，重点检查 电源板 的+VS, +VA电压是否正常到 维持/驱动板，然后检查 维持/驱动板 本身是否工作（可听有无轻微的“滋滋”声，或用示波器查波形）。
- 第三步： 如果屏幕有光，但无图像，则故障在 主板 或 逻辑板，可以尝试将主板输出的LVDS排线重新插拔,或用替换法判断是主板还是逻辑板问题。
- 不开机/指示灯不亮：
- 故障几乎在 电源板 或 电源输入电路，检查保险管是否熔断，整流桥是否击穿,PFC电路是否正常工作。
- 不开机/指示灯闪烁：
- 通常是 保护电路 启动，需要逐一排查电源板、驱动板、主板是否有过压、过流、短路等故障，可以尝试断开负载（如拔掉逻辑板、驱动板），看电源板是否恢复正常输出,然后逐路加载查找故障点。
- 有声音无图像：
常见故障代码与含义
创维电视通常通过指示灯的闪烁次数来表示故障代码，请查阅该型号的完整手册,但常见代码可能包括：
- 1次闪烁： 可能是+5V电压异常。
- 2次闪烁： 可能是+12V电压异常。
- 3次闪烁： 可能是+24V电压异常。
- 6次闪烁： 可能是逻辑板通信故障或软件问题。
- 8次闪烁： 可能是维持板/驱动板故障。
注意： 不同型号的代码含义不同,此列表仅为示例。
查找完整手册的途径
由于43PABHV是老型号，官方渠道已不提供完整手册,您可以通过以下途径尝试寻找：
-
专业维修论坛/网站：
- 维修吧、迅维网、家电论坛 等是国内专业的维修技术社区，您可以在这些网站的“创维”或“PDP电视”板块搜索,可能会有其他维修师傅分享过相关资料或维修案例。
- 在这些论坛上发帖求助，提供详细的故障现象,可能会有热心的师傅提供指导。
-
百度文库、豆丁网等文档分享平台：
使用关键词如 “创维 43PABHV 维修手册”、“创维 43PABHV 电路图”、“创维 43PABHV 原理图” 进行搜索,注意甄别文件的真实性和完整性。
-
淘宝/阿里巴巴等电商平台：
搜索 “创维 43PABHV 电路图” 或 “创维 43PABHV 维修资料”,有时会有专门的维修资料店铺出售相关文档或光盘。
维修创维 43PABHV 这类老款PDP电视，核心在于 熟悉其高压工作原理，并掌握 “先测电压，再查信号，由外到内，由简到繁” 的排查思路，由于配件稀少，很多时候需要通过更换芯片或修复电路板来解决问题,希望这份摘要能为您提供有用的参考。
