本文将从以下几个方面展开,力求全面且深入：

1. 什么是OPC UA？ - 核心概念与价值
2. OPC UA集成的核心架构 - 数据如何流动
3. 集成的关键步骤与实践 - 从零到一的操作指南
4. 集成中的常见挑战与解决方案 - 避坑指南
5. 实际应用场景举例 - 理论联系实际
6. 总结与展望

什么是OPC UA？(核心概念与价值)

OPC UA (OPC Unified Architecture) 是一个平台无关、服务导向、面向对象的机器对机器通信协议，它不仅仅是一个数据传输的通道,更是一个完整的信息交互框架。

核心价值：

• 平台无关性：基于标准网络协议（如TCP/IP），可以在Windows, Linux, macOS等不同操作系统上运行。
• 安全可靠：内置了完整的安全模型，包括认证、授权、加密和签名，确保数据在传输过程中的机密性、完整性和可用性,这对于工业环境至关重要。
• 信息模型：这是OPC UA最强大的特性之一，它不仅仅是传输数据点（如温度、压力），而是将数据、操作、事件、设备类型等建模为对象和对象类型，客户端可以“理解”它所连接的服务器,而不仅仅是读取数值。
• 可扩展性：通过信息模型，可以灵活地定义复杂的数据结构,满足从简单传感器到复杂生产线模型的各种需求。
• 互操作性：由国际标准组织（如IEC 62541）定义，确保了不同厂商的设备和软件能够无缝通信，打破了“信息孤岛”。

与传统OPC DA的区别：

OPC UA 是工业4.0和工业物联网的基石技术，是实现“智能制造”和“智慧工厂”的关键使能者。

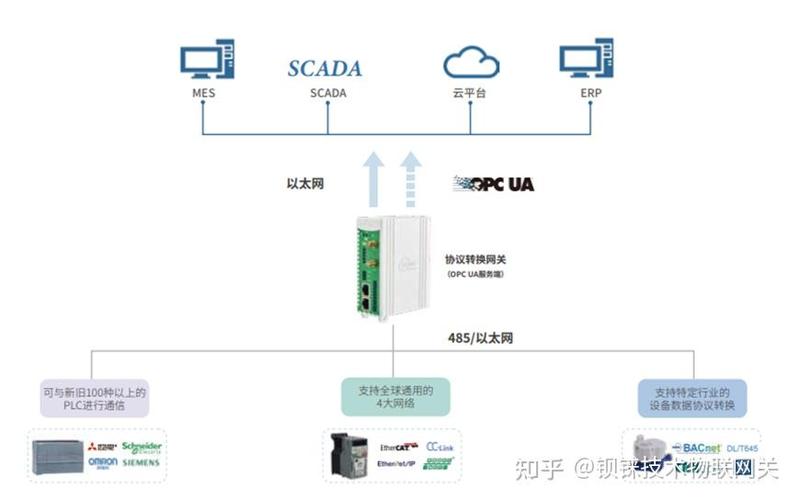

OPC UA集成的核心架构

OPC UA集成通常涉及以下几个核心组件,它们构成了一个典型的数据流架构：

1. OPC UA 服务器


   （图片来源网络，侵删）
   • 来源：通常是PLC、SCADA系统、DCS、传感器网关、MES/ERP系统、第三方软件（如Ignition, Kepware）等。
   • 作用：负责将底层设备或系统的数据（或功能）封装成OPC UA标准的信息模型，并对外提供服务，它管理着命名空间、变量、方法和事件。

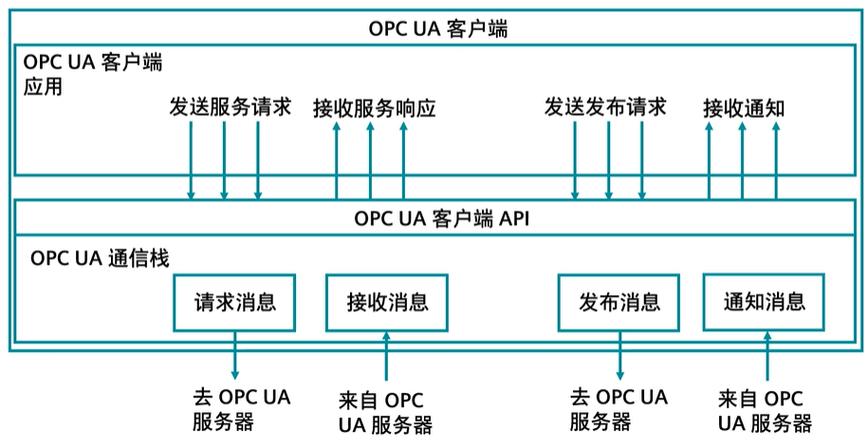

2. OPC UA 客户端

   • 来源：可以是HMI/SCADA、MES、ERP、IIoT平台、数据分析软件、云服务等。
   • 作用：主动连接到OPC UA服务器，读取数据、调用方法、订阅事件,并将获取的信息用于上层应用。

3. 网络与传输

   通信基础，通常基于TCP/IP,通过防火墙和网络进行数据传输。

4. 安全通道


   （图片来源网络，侵删）

   在客户端和服务器之间建立加密和认证的通道,确保数据安全。

集成的关键步骤与实践

进行一次完整的OPC UA集成,通常遵循以下步骤：

明确集成需求

• 目标：要集成什么系统？从哪里获取数据？（从西门子PLC获取生产线数据,上传到MES系统）
• 数据点：需要哪些具体的数据？（Motor_Speed, Temperature, Product_Count）
• 频率：数据采集的频率要求是多少？（毫秒级、秒级、分钟级）
• 方向：是单向读取（PLC -> MES）还是双向交互（PLC <-> MES，下发指令）？
• 安全：是否需要用户名/密码认证？是否需要证书加密？

配置OPC UA 服务器

这是集成的起点，也是最关键的一步，你需要确保数据源能够提供OPC UA服务。

• 对于PLC/设备：

  • 硬件：确认PLC（如西门子S7-1200/1500, Rockwell ControlLogix）固件版本是否支持OPC UA。
  • 软件配置：使用PLC的编程软件（如TIA Portal, Studio 5000）来配置OPC UA服务器。
    • 创建访问路径，将PLC内部的变量（DB块、标签）映射到OPC UA的地址空间。
    • 设置安全策略：选择是否启用None, Basic128Rsa15, Basic256Sha256等加密算法。
    • 设置用户认证：配置允许连接的用户名和密码。
    • 生成或导入应用证书,用于身份标识和安全通信。
    • 启动OPC UA服务器。

• 对于第三方软件网关：

  • 安装并配置OPC UA服务器软件（如Kepware, Ignition, Matrikon OPC Server）。
  • 在软件中添加你的硬件驱动（如Modbus TCP, EtherNet/IP, Profibus）。
  • 将驱动中的变量拖拽到OPC UA的标签空间,进行发布。

开发或配置OPC UA 客户端

客户端是数据的使用者。

• 使用现成的客户端工具（用于测试和验证）：

  • UaExpert：OPC基金会官方提供的免费客户端，功能强大，是开发和调试的利器，可以用来浏览服务器的信息模型、读取数据、订阅数据变化。

• 开发自定义客户端（用于生产环境）：

  • 选择SDK：使用OPC基金会提供的官方SDK或第三方库。

    • .NET: OPC UA .NET Standard Stack
    • Java: Eclipse Milo (最流行)
    • Python: asyncua, FreeOpcUa
    • C++: Open62541

  • 编写连接代码：

    # Python asyncua 示例
    import asyncio
    from asyncua import Server, Client
    async def main():
        # 客户端连接
        async with Client(url="opc.tcp://plc-ip:4840") as client:
            # 读取一个变量节点的值
            node = client.get_node("ns=2;s=Motor_Speed")
            value = await node.read_value()
            print(f"Motor Speed: {value}")
            # 订阅一个节点的变化
            handler = SubHandler() # 需要定义一个处理变化的类
            sub = await client.create_subscription(500, handler)
            await sub.subscribe_data_change(node)
    class SubHandler:
        async def datachange_notification(self, node, val, data):
            print(f"Value changed: {node} -> {val}")
    if __name__ == "__main__":
        asyncio.run(main())

数据映射与转换

服务器和客户端的数据模型可能不匹配,需要进行映射和转换。

• 命名空间映射：不同服务器的命名空间索引可能不同，客户端需要根据节点的完整路径（ns=X;s=Y）来访问。
• 数据类型转换：服务器中的Int32可能需要被客户端转换为Float或字符串。
• 业务逻辑封装：客户端可能需要对原始数据进行计算（如效率 = 合格数 / 总数）,然后将结果写入另一个系统。

部署与测试

• 网络连通性：确保客户端所在机器能够通过防火墙访问服务器的4840（OPC UA默认端口）。
• 安全测试：使用正确的证书和凭据进行连接测试,验证加密和认证是否生效。
• 性能测试：在高负载下测试数据传输的延迟和吞吐量,确保满足业务要求。

集成中的常见挑战与解决方案

实际应用场景举例

• 设备数据上云

  • 架构：工厂车间PLC (OPC UA Server) -> 工业网关 (可选，做协议转换和边缘计算) -> 云平台 (OPC UA Client)
  • 目的：实现设备远程监控、预测性维护、大数据分析。
  • 技术点：发布/订阅模式用于实时数据流,证书管理确保云上安全。

• MES与车间设备集成

  • 架构：MES系统 (OPC UA Client) <-> 生产线PLC (OPC UA Server)
  • 目的：MES向PLC下发生产工单、配方和指令；PLC将生产状态、产量、质量数据实时反馈给MES。
  • 技术点：双向通信，方法调用（下发指令），数据订阅（状态反馈）。

• 异构系统互联互通

  • 架构：西门子PLC (OPC UA Server A) + Rockwell PLC (OPC UA Server B) -> 中央SCADA (OPC UA Client)
  • 目的：将不同品牌、不同协议的设备数据整合到一个统一的监控平台。
  • 技术点：OPC UA作为“通用语言”，屏蔽了底层协议（如Profinet, EtherNet/IP）的差异。

总结与展望

OPC UA技术集成是现代工业数字化转型的核心环节，它通过其标准化、安全性和强大的信息模型，为不同层级、不同来源的数据和系统提供了统一的集成框架。

成功集成的关键在于：

• 清晰的规划：明确需求和目标。
• 扎实的配置：正确配置服务器端的安全和信息模型。
• 对安全的重视：将证书和安全策略作为设计的核心部分。
• 选择合适的通信模式：根据场景选择请求/响应或发布/订阅。

未来趋势：

• OPC UA TSN (Time-Sensitive Networking)：将OPC UA与TSN结合，实现确定性的、微秒级的实时通信,满足高端运动控制等苛刻应用。
• OPC UA over MQTT：利用MQTT的轻量级和发布/订阅特性，将OPC UA扩展到资源受限的边缘设备和云原生环境。
• 与数字孪生的深度融合：OPC UA的信息模型是构建物理世界数字孪生的理想数据源,两者将密不可分。

掌握OPC UA集成技术,意味着掌握了打开工业数据和系统互通大门的钥匙。
