电源板概述与工作原理
康佳FAN6755电源板广泛应用于康佳早期的LED液晶电视中，如LED32F2200C、LED39F2200C、LED42F2200C、LED47F2200C、LED50F2200C等型号。
（图片来源网络，侵删）
这是一款双开关电源,主要分为两个部分：
- 主电源部分（PFC - 功率因数校正电路）：负责将市电整流后的不稳定直流电（约300V）转换为约380V的稳定高压直流电，为主开关电源供电，同时提高电源的功率因数,减少电网谐波污染。
- 副电源部分（LLC谐振半桥电路）：负责将PFC输出的380V高压转换为+12V、+5V、+3.3V等各组低压直流电，为电视主板、背光板等负载供电。
其核心控制芯片主要有：
- PFC部分：通常使用 NCP1606 或 NCP1653 等PFC控制器。
- 副电源（LLC）部分：通常使用 FSQ510 或 NCP1399 等LLC谐振控制器。
- 待机控制：通常使用一个光耦（如PC817）和一个小型PWM控制器（如VIPer12A、VIPer22A等）来管理待机和开机状态。
常见故障现象与维修思路
故障现象一：指示灯不亮，完全无反应
故障分析：这通常是市电输入或副电源（待机电源）部分故障。
维修步骤：
（图片来源网络，侵删）
- 安全断电：拔下电源板与主板的连接线,只保留AC电源输入线。
- 目测检查：
- 观察保险丝（F1）是否发黑、熔断，如果熔断,说明后级有严重短路。
- 检查市电输入的压敏电阻、X电容、共模电感是否炸裂、鼓包。
- 检查PFC部分的大功率MOS管（Q801）、副电源的开关管（Q802）是否炸裂或对地短路。
- 电阻测量：
- 保险丝熔断：用万用表二极管档测量PFC MOS管（D、S极）、副电源开关管（D、S极）是否有击穿短路，如果击穿,需更换并检查其驱动电路和供电。
- 保险丝完好：测量电源板插座的PFC输出端（通常为标有PFC或B+的测试点）对地电阻，正常应在几十千欧以上，如果阻值很小，说明后级负载短路，此时需断开PFC输出端与副电源的连接，再测量,以区分是PFC电路问题还是副电源问题。
- 通电测试（需隔离变压器）：
- 如果保险丝完好，且初步测量无严重短路,可使用隔离变压器通电测试。
- 测量待机电压：找到副电源输出的+5V待机电压测试点（通常标有+5V_STB或+5VSB），正常情况下，只要插电，此电压就应该有（约5V）。
- 若无+5V待机电压：
- 检查副电源开关管（Q802）是否工作。
- 检查待机PWM芯片（如VIPer12A）的供电（VCC脚）和输出（驱动脚）是否正常。
- 检查副电源的整流二极管（如D821）和滤波电容（如C826）是否短路。
- 检查副电源的反馈电路，包括光耦（IC802）和精密稳压芯片（如TL431）是否损坏。
故障现象二：指示灯亮，但屏幕不亮，无图像无声音
故障分析：这通常是主电源PFC电路、副电源主供电、或负载保护电路故障。
维修步骤：
- 安全断电：拔下电源板与主板的连接线,只保留AC电源输入线。
- 通电测试：
- 测量PFC输出电压（标有PFC或B+的测试点），正常情况下，电视开机后此电压应在380V-400V之间，如果此电压很低（如300V）,说明PFC电路未工作。
- 测量副电源主电压（通常是+12V）和+5V电压，如果PFC电压正常但+12V和+5V电压异常（无、过低或过高）,则故障在副电源。
- PFC电路未工作（B+电压为300V）：
- 检查PFC控制芯片（如NCP1606）：测量其供电脚（VCC）、使能脚（EN）、电流检测脚（CS）、电压反馈脚（FB/Vsense）的电压是否正常。
- 检查PFC驱动电路：测量PFC驱动MOS管（Q801）的栅极（G）电压,开机时应有脉冲信号。
- 检查PFC升压电感（L801）和升压二极管（D801）是否开路或损坏。
- PFC电路正常（B+电压为380V），但副电源无输出：
- 检查副电源启动电路：副电源LLC电路需要PFC电压来启动，检查启动电阻（如R835、R836等）是否变值或开路。
- 检查LLC控制芯片（如FSQ510或NCP1399）：测量其供电脚（VCC）、启动脚（RT/CT）、过零检测脚（ZCD）、输出驱动脚（OUT）的电压和波形。
- 检查LLC谐振元件：检查谐振电容（C832）、谐振电感（T801的初级）是否失效。
- 检查副电源输出整流电路：检查+12V和+5V的整流二极管（如D823、D824）和滤波电容（如C837、C838）是否损坏。
- 电源保护电路启动：
- 如果电压时有时无，或者输出电压很低，可能是电源的保护电路（过压、过流、过热保护）被触发。
- 解除保护法：为了判断是电源自身问题还是负载问题，可以采用“假负载法”或“解除保护法”。
- 假负载法：断开电源板与主板的连接，在+12V输出端接一个汽车灯泡（如21W/12V）作为假负载，然后通电测试，如果电压恢复正常，说明是主板或背光板负载导致电源保护，如果电压依然异常,说明故障在电源板本身。
- 解除保护法：找到保护电路的信号线（通常是送给主板的POWER-ON或PWR-ON信号），将其暂时断开或对地短接，强制开机，然后测量各路输出电压。此方法风险较高，操作不当会扩大故障，请谨慎使用。
故障现象三：电源“吱吱”叫，但无法启动
故障分析：“吱吱”叫声通常是电源工作在间歇模式，说明电源的负载过重或控制环路异常,导致电源尝试启动又因保护而停止。
维修步骤：

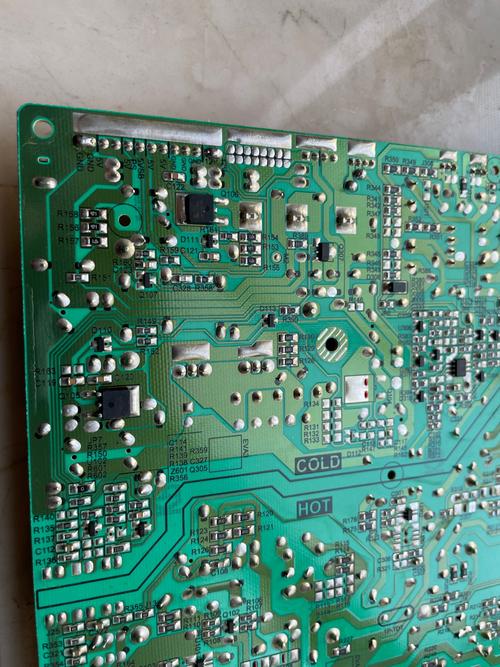

（图片来源网络，侵删）
- 重点检查负载：使用假负载法，断开所有负载，只留副电源本身，如果接上假负载后“吱吱”声消失，电压正常,则肯定是主板或背光板有短路或漏电元件。
- 检查电源本身：
- 副电源输出电容：滤波电容（C837, C838等）容量下降或失效，会导致纹波过大，引起电源不稳定,用电容表测量或直接更换试之。
- 反馈环路：检查副电源的电压反馈电路，包括光耦（IC802）和TL431（IC801），这两个元件是故障高发区，即使测量数值正常，也可能性能不良,可以尝试直接更换。
- LLC控制芯片：检查其外围的振荡电阻、电容是否变值。
- PFC电路：PFC电路工作不正常，也会导致副电源供电不稳，发出“吱吱”声,需检查PFC的输出电压是否稳定。
维修工具与注意事项
- 必备工具：
- 数字万用表（带二极管档、电容档）
- 示波器（观察关键点波形,非常重要）
- 电烙铁、吸锡器、焊锡丝
- 隔离变压器（安全第一！）
- 灯泡假负载（如12V/21W汽车灯泡）
- 注意事项：
- 安全第一：维修前务必对大滤波电容（C801/C802）进行放电，防止触电,必须使用隔离变压器进行通电测试。
- 先易后难：先检查保险丝、易损件（如MOS管、副电源IC）,再深入检查控制芯片。
- 对比测量：如果手头有同型号好的电源板，可以进行对比测量,快速定位故障点。
- 元件代换：对性能不确定的元件（如电解电容、光耦、TL431、PWM/PFC芯片），不要犹豫，直接更换，功率MOS管更换时，务必确认型号和引脚正确,并加装散热片。
- 虚焊问题：电源板工作电流大，大电流焊点容易出现虚焊，检查PFC电感、MOS管、整流桥等大功率元件的焊点,必要时重新加焊。
希望这份详细的维修指南能帮助你顺利修复康佳FAN6755电源板,祝你维修成功！
