电磁炉内部存在高压（220V交流电），即使断电后，IGBT管和电容中仍可能储存有致命的高压电，非专业人士请勿擅自拆机维修，以免发生触电危险或损坏设备，以下内容仅供具备电子维修基础和操作安全知识的人员参考。

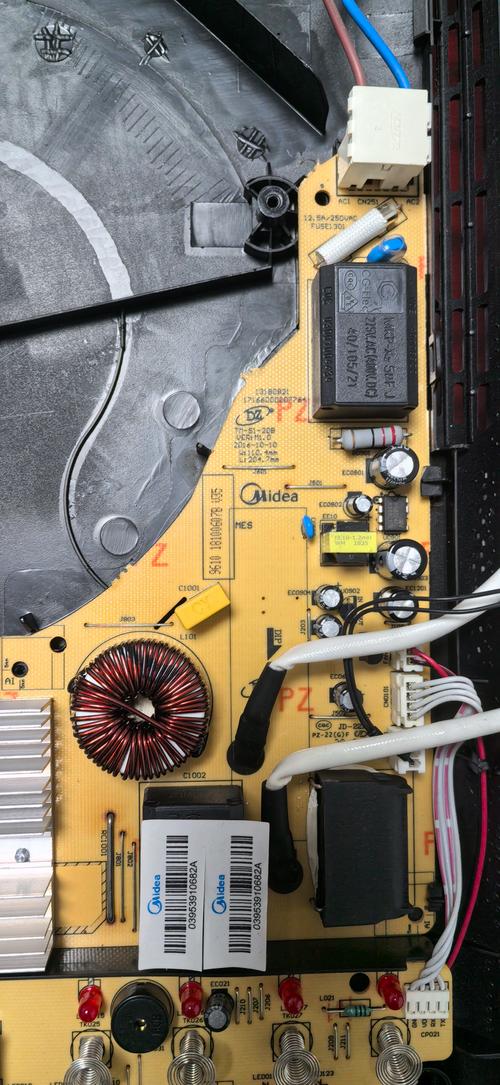

（图片来源网络，侵删）
第一步：安全准备与初步判断
在开始任何操作前,请务必做好安全措施。
-
断电并放电：
- 拔下电磁炉的电源插头。
- 等待至少5-10分钟，让内部高压电容自然放电，为了安全起见，最好使用一个带绝缘手柄的螺丝刀或专用放电工具，将IGBT管（C、E极）和滤波电容（正负极）两端短路,确保彻底放电。
-
准备工具：
- 万用表（必备，最好有二极管档和电容档）。
- 绝缘螺丝刀、镊子、电烙铁、焊锡、松香。
- 可能需要替换的常用元件：IGBT管、整流桥、高压电容、共振电容、风扇、0.1uF/0.5uF谐振电容、18V/5V稳压块等。
-
观察现象：

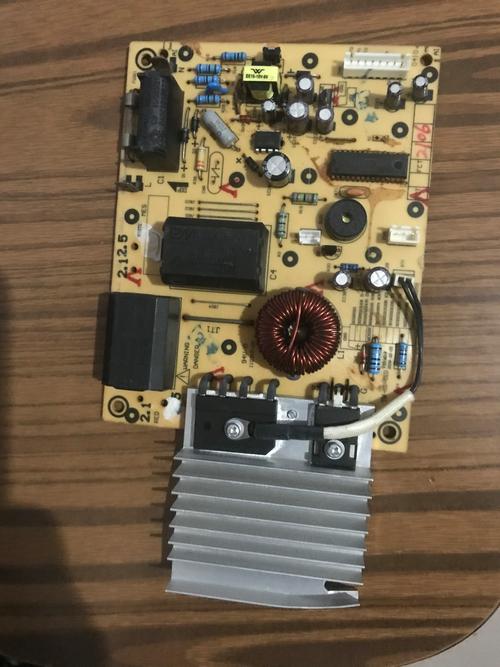

（图片来源网络，侵删）- 不通电： 插上电，面板无任何反应,指示灯不亮。
- 报警： 通电后，风扇转，但蜂鸣器长鸣或显示代码（如E0-E6）。
- 不加热： 通电后，风扇转动，有“滴”的一声，但无法加热,功率灯闪烁。
- 断路器跳闸： 一插上电或一开机,家里的空气开关就跳闸。
第二步：不通电（无任何反应）的维修思路
这种情况通常是电源输入或低压供电部分出了问题。
-
检查保险丝：
- 打开机壳，找到电源板上的保险丝（通常是一个5A或10A的管状保险丝）。
- 万用表二极管档测量： 如果蜂鸣器响或显示接近0，说明保险丝通，如果显示“1”或“OL”，说明保险丝断。
- 如果保险丝熔断： 绝对不能直接更换！ 必须先找到导致保险丝熔断的故障点，否则换上新的保险丝会立即再次熔断,甚至可能扩大故障范围。
-
查找短路点（保险丝熔断后）：
- 重点检查IGBT管（绝缘栅双极型晶体管）： 这是电磁炉中最容易击穿的元件，用万用表二极管档测量其三个引脚（G、C、E）。
- 正常情况下，G-C、G-E之间应该开路（显示“1”）。
- 如果G-C、G-E之间有阻值或导通，说明IGBT已击穿短路。这是最常见的原因之一。
- 检查整流桥（全桥）： 测量其四个引脚,判断是否有二极管被击穿短路。
- 检查高压滤波电容（主滤波电容）： 测量其两端是否短路。
- 重点检查IGBT管（绝缘栅双极型晶体管）： 这是电磁炉中最容易击穿的元件，用万用表二极管档测量其三个引脚（G、C、E）。
-
如果保险丝完好：
（图片来源网络，侵删）- 检查低压电源电路：
- 测量电源板上的输出电压，通常有+18V（给风扇、驱动电路）和+5V（给CPU和显示面板）。
- 18V和+5V都没有输出，问题可能在变压器、初级或次级的整流滤波电路。
- 18V有但+5V没有，问题可能在+5V的稳压电路（通常是7805或78L05三端稳压块）。
- 检查压敏电阻： 压敏电阻在电压过高时会击穿短路，导致保险丝熔断，如果它炸裂或短路,需要一并更换。
- 检查低压电源电路：
第三步：报警（显示E0-E6等代码）的维修思路
美的电磁炉的报警代码通常有特定含义，E0是“无锅检测”，E1是“IGBT过热”，E2是“锅具干烧”，E3是“电压过高”，E4是“电压过低”，E5是“传感器开路/短路”。
-
E0/E2（无锅/干烧保护）：
- 锅具问题： 确保您使用的锅具是含铁的、平底且直径合适的电磁炉专用锅，玻璃锅、铝锅、铜锅、不锈钢锅（不含铁）都不行。
- 同步电路问题： 这是导致E0报警的核心电路，电磁炉需要通过两个电流互感器（CT1、CT2）实时检测锅底电流，与主电压进行同步，如果不同步，CPU会认为无锅或锅具异常。
- 检查电流互感器： 是否开路或短路。
- 检查取样电阻： 通常是几个小阻值（如几欧姆）的精密电阻,是否变值或开路。
- 检查相关小电容： 如0.1uF/0.5uF的谐振电容,是否失效。
- 检锅电路问题： 检锅电路负责在开机初期产生一个脉冲来检测是否有锅，这部分电路的电容、电阻、二极管出现问题也可能导致无法检锅。
-
E1/E4/E5（过热/电压异常）：
- E1 (IGBT过热)：
- 检查风扇是否转动。
- 检查风扇电机是否损坏。
- 检查IGBT上的温度传感器（通常是热敏电阻）是否开路或短路。
- 检查排风口是否被堵塞。
- E4/E5 (电压异常/传感器开路)：
- 检查市电电压是否确实过高或过低。
- 检查电压检测电路的取样电阻、电容是否正常。
- 检查锅具温度传感器（位于面板下方）是否开路或短路。
- E1 (IGBT过热)：
第四步：不加热（有提示音，风扇转）的维修思路
这种情况说明CPU基本工作正常，电源、风扇驱动也正常,问题出在功率输出部分或驱动部分。
-
检查驱动电路：
- 重点测量IGBT的G极电压：
- 开机瞬间（不加热时）： G极应该有一个短暂的正向电压（约18V），然后变为0V或负压（-5V左右）,这是为了保护IGBT防止误导通。
- 如果G极一直为0V或没有变化,说明PWM脉冲没有送到IGBT。
- 检查驱动芯片： 常用的驱动芯片如TA8316S、HCPL3313等，测量其供电和输出引脚是否正常,驱动芯片损坏很常见。
- 检查驱动供电电阻和稳压二极管： 驱动电路通常有18V供电和-5V负压形成电路，相关的电阻和稳压管（如18V的ZD1）是易损件。
- 重点测量IGBT的G极电压：
-
检查功率输出电路：
- IGBT管： 即使保险丝没断，IGBT也可能软击穿，导致无法正常工作，用万用表仔细测量其G-C、G-E极是否开路。
- 谐振电容： 通常是0.1uF/0.5uF/1uF的高压无感电容，失效后会导致功率不足或不加热，用万用表电容档测量其容量是否正常,或用代换法试验。
- 线圈盘（L1）： 检查其引脚是否虚焊或开路,用万用表测量其通断。
ST2118 常见故障元件总结
- IGBT管： 故障率最高的元件,通常伴随保险丝熔断。
- 保险丝： 熔断是常见现象,但需找到根本原因。
- 电流互感器： 虚焊或损坏,导致E0报警。
- 驱动芯片（如TA8316S）： 损坏，导致无驱动脉冲,不加热。
- 18V/5V稳压块： 损坏,导致整机不工作。
- 谐振电容（0.1uF/0.5uF）： 失效,导致功率不足或不加热。
- 取样电阻： 阻值变大或开路,导致检锅失败或报警。
- 风扇电机： 损坏,导致E1过热报警。
- 温度传感器（热敏电阻）： 开路或短路,导致E1或E2报警。
维修流程建议
- 先外后内： 先确认锅具和电源插座没问题。
- 先电源后负载： 先保证低压电源（+5V, +18V）正常,再查高压和功率部分。
- 先静态后动态： 先在断电状态下测量电阻、判断短路/开路,再通电测试关键电压波形。
- 先易后难： 先检查保险丝、接线、虚焊点等简单问题,再考虑更换芯片等复杂操作。
如果以上步骤都无法解决问题，或者您对电路不熟悉，建议联系美的官方售后或寻找专业的家电维修师傅进行检修,安全第一！
