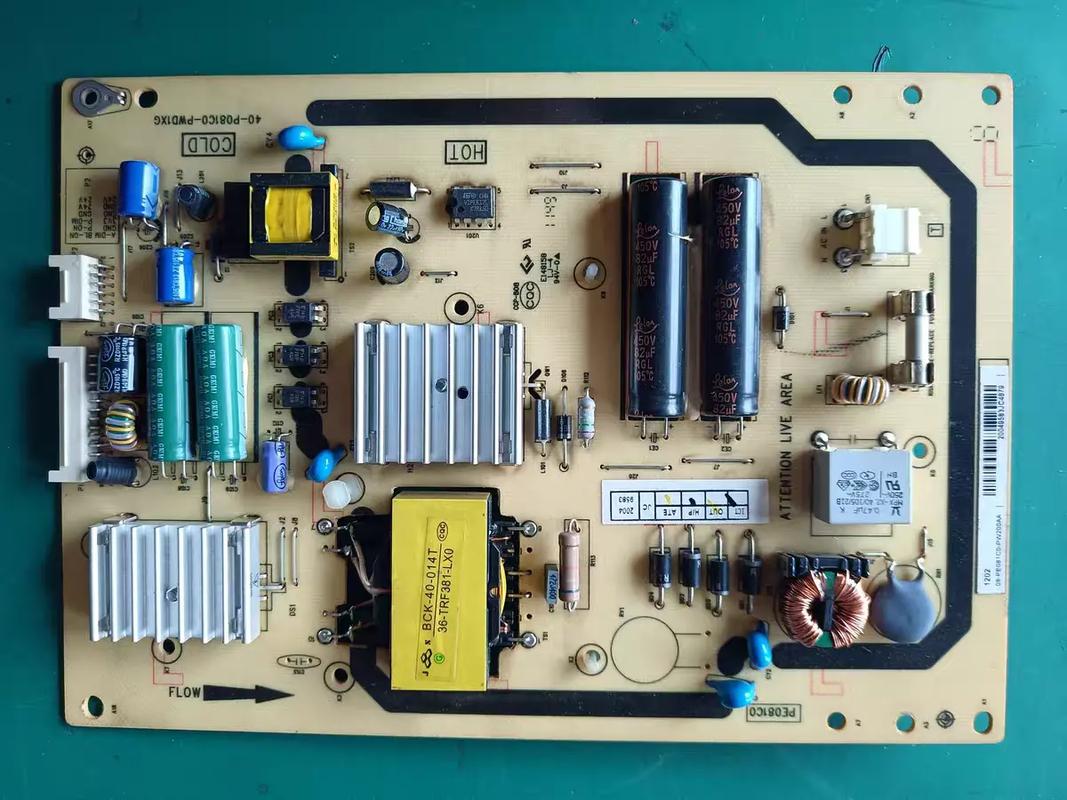

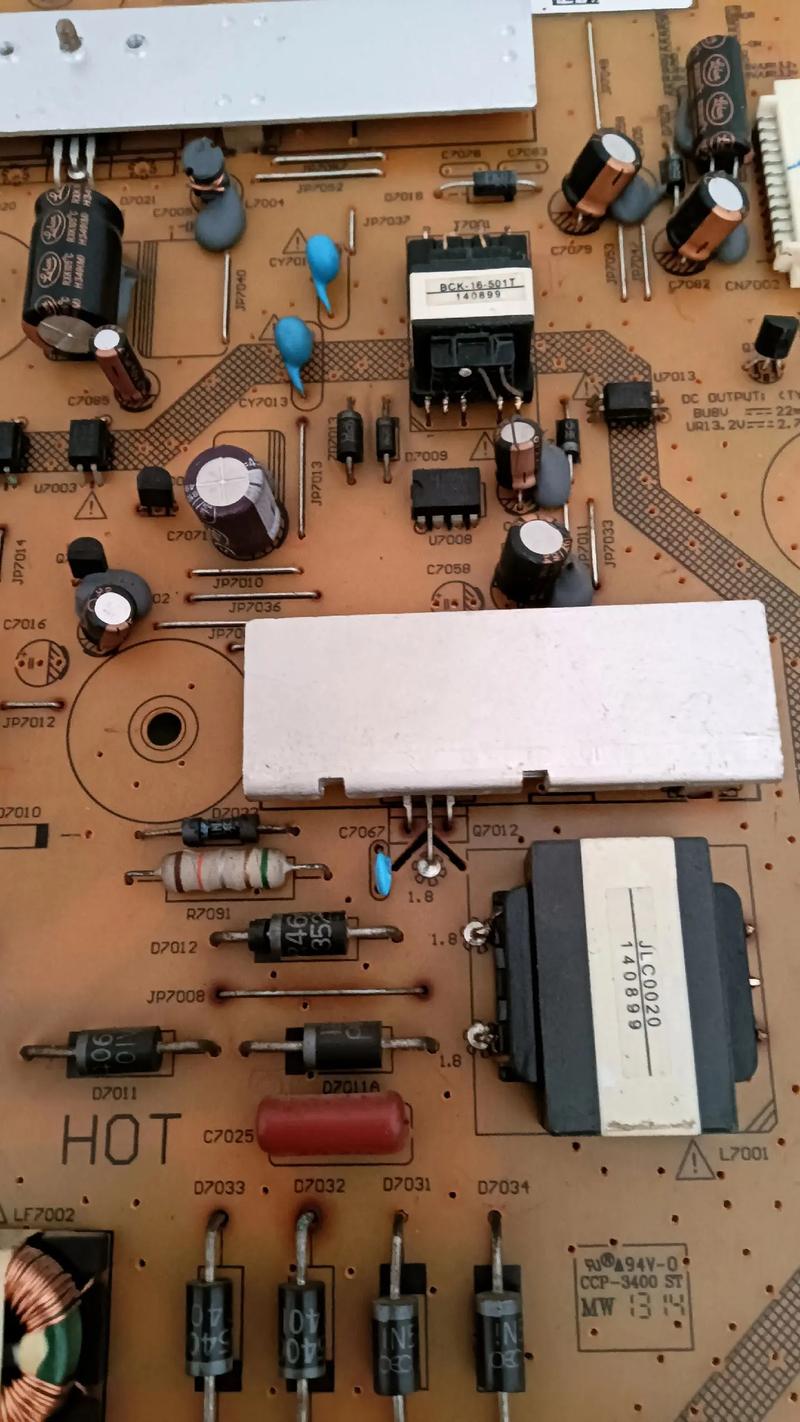

认识 TNP3570 电源板

在开始维修前,首先要了解它。

1. 核心结构：它通常由两大部分组成,中间由一个高压大电容隔开。

   • 前级（高压侧）：包含PFC（功率因数校正）电路和主开关电源，这部分处理市电输入，产生约380V的PFC电压和+24V、+12V、+5V_STB等所有电压。
   • 后级（低压侧）：包含DC-DC降压电路（也叫“副电源”或“LLC谐振电路”），它接收前级的+24V输入，通过降压产生主板和屏幕逻辑所需的+12V、+5V、+3.3V、+VDD屏电压等。

2. 关键引脚：

   • AC L/N：交流市电输入。
   • PFC_OUT：PFC电路输出，正常电压约 380V,这是判断PFC是否工作的重要测试点。
   • +24V：主电源输出，给屏幕背光板和主板供电，这是最大的功率输出端,也是故障高发区。
   • +12V, +5V_STB, +3.3V：这些通常由后级的DC-DC电路产生,受待机控制。
   • PS_ON：电源开启信号，来自主板，通常是高电平（如3.3V或5V）开机，低电平（0V）待机。
   • STB：待机控制信号，来自主板,控制PFC和主电源的启动。

3. 常见应用机型：TCL L32E50系列、RCA L32HDU系列、Insignia NS-32D510NA17 等众多32英寸及以上的液晶电视。

第二部分：维修思路与流程

维修电源板，安全永远是第一位，电源板内部存在高压，即使在断电后，大电容中仍储存有致命电荷,务必在维修前对大电容进行放电。

维修流程遵循“先易后难、先外后内、先静后动”的原则。

外观检查（“先外后内”）

1. 目视检查：
   • 保险丝：位于AC输入端，通常是玻璃管或方形的，如果发黑、烧断,说明后级有严重短路。
   • 电容：检查所有电解电容，尤其是PFC电路和主电源输出端的电容，看是否有鼓包、漏液、顶部不平的现象,这是最常见的故障点之一。
   • 电阻：检查表面是否有烧焦、发黑痕迹,特别是功率电阻和限流电阻。
   • IC：检查PFC控制器（如NCP1653）、主电源PWM控制器（如NCP1397）、副电源LLC控制器（如NCP1399）等芯片是否有烧焦、裂痕。
   • 变压器：看有无烧焦的痕迹,闻一下有无焦糊味。
   • PCB板：检查是否有因打火造成的铜箔烧断。

测前准备与初步测量

1. 放电：用大功率电阻（如1K/5W）的表笔，并联在主滤波电容（通常是400V/100uF左右）的两端，持续放电几十秒,确保电压降到安全范围。
2. 假负载测试（非常重要！）：
   • 目的：防止在输出端短路的情况下通电,烧毁电源板上的其他元件。
   • 方法：
     • +24V假负载：用一个 40-60W/12V 的汽车灯泡作为假负载，连接到+24V输出端和地之间，灯泡正常发光说明+24V电压正常且带载能力OK。
     • +5V_STB假负载：用一个 5W/5V 的灯泡或水泥电阻（如10Ω/5W）连接到+5V_STB和地之间。
   • 注意：+12V等电压通常由后级DC-DC产生，如果只测前级，这些电压可能没有，所以初期主要关注+24V和+5V_STB。

上电分段排查（“先静后动”）

将电源板与主板断开，只接通AC电源,用万用表测量关键点电压。

1. 测量AC输入保险丝

   • 开路：说明后级有严重短路，跳过此步，直接进入“短路排查”。
   • 正常：说明后级无明显短路,可以继续测量。

2. 测量PFC输出电压（PFC_OUT）

   • 正常：约 380V，如果电压很低（如100-300V波动）,说明PFC电路未工作。
   • 异常：如果电压为0V或很低,需要检查PFC电路。

3. 测量副电源待机电压（+5V_STB）

   • 正常：在通电后，无论是否按下开机键，+5V_STB都应有稳定的 5V 输出，这是待机电源,为主板控制系统供电。
   • 异常：5V_STB没有输出,问题通常在待机电路或其供电部分。

第三部分：常见故障点及维修方案

根据以上测量,可以定位到故障区域。

故障现象一：保险丝烧断

• 原因：后级存在严重短路。
• 排查方法：
  1. 断开PFC电路：将PFC开关管（如2SK3562）的源极和漏极焊开或断开，再次测量AC输入端电阻，如果电阻恢复正常，说明问题在PFC电路，重点检查PFC开关管、PFC控制器（NCP1653）及其周边元件（如PFC电感、二极管、采样电阻）是否击穿。
  2. 断开主电源+24V输出：将+24V输出端与后级DC-DC电路的连接断开，再次测量AC输入端电阻，如果电阻恢复正常，说明问题在后级DC-DC电路，重点检查副电源的开关管、LLC谐振电容、变压器初级绕组是否击穿。
  3. 如果断开后依然短路：问题在前级整流桥或共模电感，检查整流桥（4个二极管）和共模电感是否击穿。

故障现象二：保险丝完好，但PFC输出电压为0V或偏低

• 原因：PFC电路未启动或工作异常。
• 排查方法：
  1. 检查PFC供电：PFC控制器（如NCP1653）的VCC供电脚是否有电压（通常由一个辅助绕组提供，如15-20V），如果没有，检查启动电阻、稳压二极管（如18V稳压管）是否开路或短路。
  2. 检查PFC控制器关键引脚：
     • COMP（补偿脚）：电压是否正常。
     • CS（电流采样脚）：检查外部的采样小电阻（通常在源极）是否开路。
     • FB/SEN（反馈脚）：检查PFC电压采样电阻分压网络是否正常。
  3. 检查PFC开关管：用万用表二极管档测量开关管D-S极是否击穿,这是最常见的故障点。
  4. 检查PFC驱动电路：如果控制器供电和外围元件都正常，但无驱动输出,可能是控制器本身损坏。

故障现象三：保险丝完好，PFC电压380V正常，但+24V等主电压无输出

• 原因：主电源（PFC之后的反激电路）未启动。
• 排查方法：
  1. 检查主电源供电：主电源PWM控制器（如NCP1397）的VCC供电脚是否有电压，这个电压通常由一个辅助绕组提供，如果没有，检查启动电阻、稳压电路（如TL431光耦）。
  2. 检查主电源控制器关键引脚：
     • FB（反馈脚）：这是最重要的引脚，检查+24V的电压采样电阻分压网络和光耦（如PC817）是否工作正常，光耦是反馈环路的核心,容易损坏。
     • CS（电流采样脚）：检查初级电流采样电阻是否开路。
     • EN（使能脚）：检查是否有使能信号,这个信号可能来自待机控制电路。
  3. 检查主电源开关管：用万用表测量主电源开关管（如MOSFET）是否击穿。
  4. 检查主电源变压器：初级绕组是否开路。

故障现象四：+24V电压偏低（如18V-20V），带载能力差

• 原因：通常是负载过重或反馈环路异常。
• 排查方法：
  1. 接假负载测试：断开所有负载，只接+24V假负载，如果电压恢复正常，说明是后级DC-DC电路或屏幕/主板有短路，导致+24V被拉低。
  2. 检查反馈环路：如果接假负载后电压依然偏低，问题在+24V的稳压电路，重点检查光耦、TL431（或类似精密稳压源）及其周边的采样电阻、分压电阻是否变值。
  3. 检查主电源PWM控制器：控制器内部损坏或性能不良,导致输出电压无法稳定。

故障现象五：+5V_STB无输出

• 原因：待机电路故障。
• 排查方法：
  1. 待机电路通常是一个独立的、功率较小的开关电源,它的启动方式和主电源类似。
  2. 检查待机电源的启动电阻、VCC供电、开关管、变压器、反馈光耦等元件,这是电源板中另一个独立的故障高发区。

第四部分：TNP3570 维修经验与技巧

1. 电容是“头号杀手”：超过80%的故障都与电容有关，维修时，强烈建议将PFC电路和主电源输出端的所有大容量电解电容全部更换，即使外观看起来正常，其性能也可能已经下降，导致电压不稳、带载能力差等疑难杂症，推荐使用耐高温、低ESR的电容，如红宝石、尼吉康、万裕等品牌。
2. 贴片电阻：功率电阻和采样电阻容易因过流而阻值变大或开路,用万用表仔细测量。
3. IC的“伙伴”：当控制器（如NCP1653, NCP1397）损坏时，它周边的驱动三极管、稳压管、二极管也常常一同损坏，更换IC时,务必检查其周边元件。
4. 图纸的重要性：如果能找到TNP3570的原理图，维修会事半功倍，图纸能清晰地标示出每个测试点的正常电压、波形和元件编号。
5. 代换技巧：
   • PFC开关管：常用型号如2SK3562, STP10NK60Z, 2SK2844等，可用耐压600V以上、电流10A以上的N沟道MOSFET代换。
   • 主电源开关管：常用型号如STP20NK60Z, 2SK2844等，同样可用耐压600V以上、电流10A以上的N沟道MOSFET代换。
   • 控制器：尽量用同型号代换,不同型号参数可能不兼容。

维修TNP3570电源板，关键在于掌握其“PFC+双反激”的工作原理，并遵循“分段排查”的思路。

• 烧保险 -> 查短路 -> 断开PFC或后级DC-DC判断。
• 无PFC电压 -> 查PFC供电、控制器、开关管。
• 无主电压 -> 查主电源供电、反馈环路（光耦+TL431）、开关管。
• 电压不稳 -> 换电容、查反馈环路、查负载。

耐心和细心是维修成功的关键，先从最简单的外观和电容更换开始,往往能解决大部分问题。
