单风口控制电路元件维修是空调、新风系统等设备维护中的常见工作，其核心在于通过检测、排查和更换故障元件，恢复电路对风口风量、温度或模式的精准控制，维修过程需结合电路原理、元件特性及故障表现，逐步定位问题并解决，以下从常见故障元件、维修步骤、工具使用及注意事项等方面展开详细说明。
单风口控制电路的核心元件及故障表现

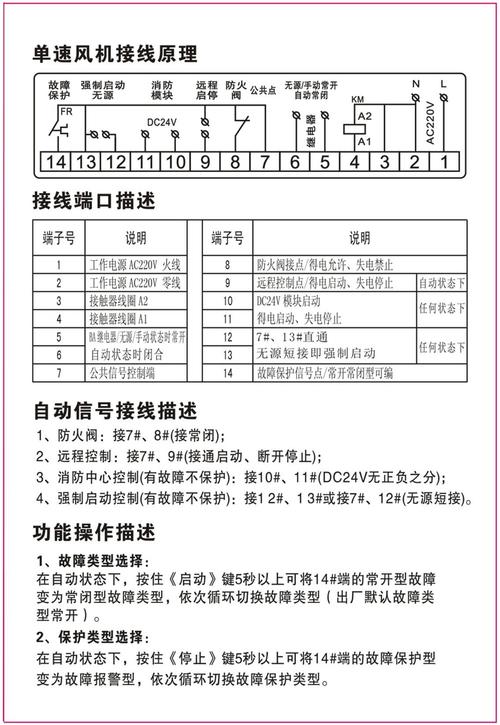

单风口控制电路通常由电源模块、控制芯片、驱动电路、传感元件及执行元件组成，各元件的故障会导致不同的控制异常，具体如下：
| 元件类型 | 常见功能 | 典型故障表现 |
|---|---|---|
| 电源模块（变压器、电容、整流桥） | 提供稳定直流电压 | 无输出电压、电压波动大、电容鼓包/漏液，导致设备无法启动或控制失灵 |
| 控制芯片（MCU、运放） | 处理传感器信号并输出控制指令 | 不响应操作、指令错误、芯片发热异常，可能出现风口无反应或模式切换失败 |
| 驱动电路（三极管、继电器、光耦） | 放大控制信号，驱动执行元件 | 继电器不吸合/粘连、三极管击穿/开路、光耦失效，导致风机不转或风速不可调 |
| 传感元件（NTC热敏电阻、电位器） | 检测温度、风量或档位信号 | 阻值漂移、断路/短路，导致温度控制偏差、风量反馈异常或档位失灵 |
| 执行元件（风机、步进电机） | 调节风量大小或风向角度 | 电机卡顿、绕组短路、碳刷磨损，导致风力不足、异响或无法调节风向 |
维修步骤：从断电检测到故障排除

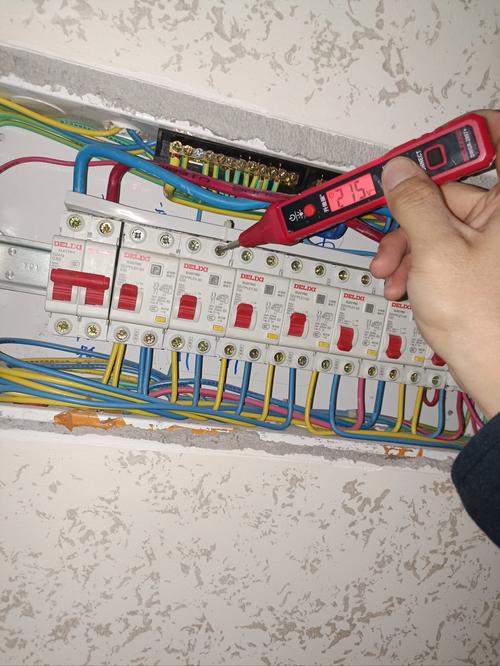

安全准备与初步排查
维修前必须切断设备电源,使用万用表确认输入端无电压残留，观察电路板有无明显损坏，如烧焦痕迹、元件断裂、电容鼓包等，同时询问用户故障发生时的现象（如“突然不工作”“风速只能开高档”等），初步判断故障范围。
电源模块检测
电源模块是电路工作的基础,需优先检测，使用万用表直流电压档测量输出端电压：
- 若无电压,检查输入保险管是否熔断（电阻档测通断），变压器初级/次级绕组是否开路（正常阻值应为几欧至几百欧）；
- 若电压偏低,滤波电容可能失效（用万用表电容档测容值，或代换法测试），整流桥是否击穿（二极管档测正向导通、反向截止特性）。
示例：某空调单风口控制板无输出，测保险管熔断，进一步检查发现整流桥一极管短路，更换后恢复正常。

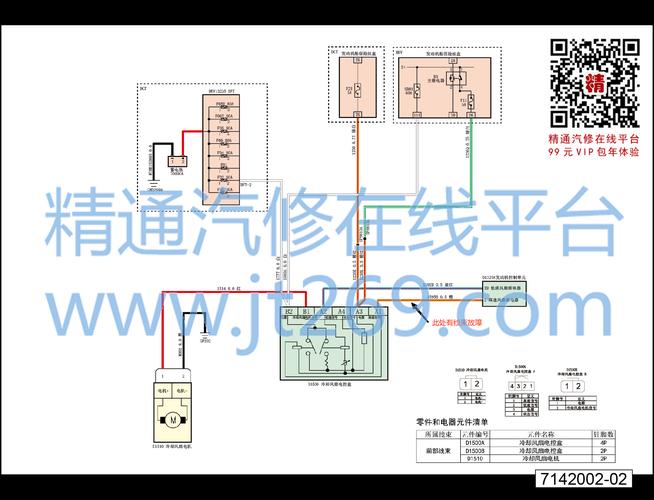

控制信号与驱动电路检测
若电源正常,需检测控制芯片的输入/输出信号，使用示波器或万用电压档测量芯片关键引脚：
- 遥控信号输入端：是否有脉冲信号（如遥控操作时电压跳变）；
- 驱动信号输出端：输出档位/模式控制信号（如高/低电平变化）。
若控制信号正常但执行元件无动作，故障在驱动电路，继电器驱动端无信号，检查光耦是否导通（万用表测输入/输出侧阻值）；若信号正常但继电器不吸合，可能是继电器线圈开路或触点氧化（用万用表电阻档测线圈阻值及触点通断）。
传感元件与执行元件检测
传感元件故障多表现为信号异常,以NTC热敏电阻为例：在常温下（25℃）测其阻值，正常值应符合标称（如10kΩ），若阻值无穷大或接近0Ω，则已损坏，电位器可通过调节旋钮，观察阻值是否线性变化（万用表电阻档监测）。
执行元件检测需断电独立测试：风机电机测绕组阻值（三相阻值应均衡），步进电机逐个线圈通电测试是否转动，某风口风速不可调，测风机绕组阻值正常，驱动三极管C-E极短路，更换后故障排除。
维修工具与注意事项
必备工具
- 万用表：用于电压、电流、电阻、通断检测，优先选带二极管档和电容档的数字万用表；
- 示波器：检测控制信号波形，判断芯片工作是否正常；
- 电烙铁/热风枪：用于元件拆焊，功率建议30-50W，焊接时注意防静电；
- 代用元件：准备常用电容（如10μF/50V）、三极管（如8050、8550）、继电器等，便于快速替换测试。
注意事项
- 防静电：控制芯片易受静电损坏，维修时佩戴防静电手环，避免用手直接触碰芯片引脚；
- 焊接质量：焊点应光滑无虚焊，焊接时间不超过3秒，避免元件过热损坏；
- 参数匹配：更换元件时需注意耐压、功率、阻值等参数一致，如电容耐压值不能低于原规格；
- 安全防护：带电操作时需使用绝缘工具，避免短路引发二次故障。
相关问答FAQs
Q1: 单风口控制电路中，风机不转但电源指示灯亮，如何排查？
A: 首先测风机供电端电压是否正常（如12V/24V），若无电压，检查驱动电路（继电器、三极管）是否导通；若有电压但风机不转，可能是风机内部卡顿或绕组开路，可手动拨动风机叶轮判断是否卡死，或测绕组阻值（正常应几欧至几十欧，无穷大为开路），若风机正常，则需检查控制芯片输出的驱动信号是否异常。
Q2: 更换控制板电容后，设备运行一段时间出现重启，是什么原因？
A: 可能是新换电容的容值或耐压不足，导致滤波效果差，电压波动时控制芯片复位，需确认电容容值（如原标1000μF，不可用470μF代换）和耐压（如耐压50V，不可用35V代换），焊接时若电容正负极接反，或存在虚焊，也可能导致工作异常，需重新检查焊接质量和极性。
