RFID技术体系结构是一个复杂的系统框架，涵盖了从硬件组件到软件协议，再到应用层面的完整技术链条，其核心目标是通过无线电波实现非接触式的自动识别，从而完成数据的快速采集与传输，整个体系结构可以划分为物理层、数据采集层、网络传输层、中间件层和应用层五个主要部分，每一层都有其特定的功能和组件,协同工作以实现高效的RFID应用。

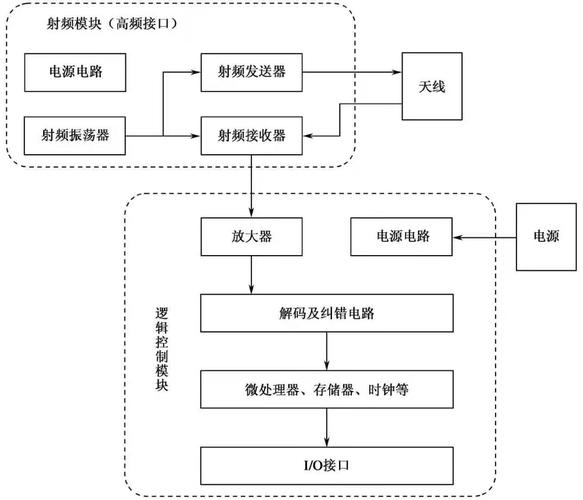

物理层是RFID技术体系的基础，主要由电子标签和读写器构成，电子标签是数据载体，通常由耦合元件（如天线）和微芯片组成，芯片中存储着唯一标识符或其他用户数据，根据供电方式，电子标签可分为无源标签、有源标签和半有源标签，无源标签无需内置电池，通过读写器发射的电磁波获取能量，具有成本低、寿命长的优点，但识别距离较短；有源标签内置电池，主动发射信号，识别距离远，但成本高且需要定期更换电池；半有源标签则结合了两者的特点，平时处于休眠状态，接收到读写器信号后激活，兼具较远的识别距离和较长的续航时间，读写器是数据读取设备，负责发射射频信号以激活标签，并接收标签返回的数据，读写器的性能参数，如工作频率、输出功率、接口类型等，直接影响系统的识别距离和稳定性，常见的RFID工作频率包括低频（125-134.2kHz）、高频（13.56MHz）、超高频（860-960MHz）和微波（2.45GHz/5.8GHz），不同频率适用于不同的应用场景，例如低频多用于动物识别,超高频则广泛应用于物流和零售领域。
数据采集层是连接物理层和网络层的桥梁，主要负责信号的调制解调、数据编码解码以及防碰撞处理，当读写器同时识别到多个标签时，需要通过防碰撞算法（如ALOHA或二进制树搜索算法）确保每个标签都能被正确读取，避免数据冲突，数据编码方式决定了标签与读写器之间数据传输的格式，常见的编码包括曼彻斯特编码和密勒编码，它们具有不同的抗干扰能力和编码效率，数据采集层还包括信号调理电路，用于过滤噪声、放大信号，确保数据传输的可靠性，这一层的性能直接影响到数据采集的准确性和实时性,是整个RFID系统高效运行的关键。
网络传输层负责将采集到的数据从读写器传输到后端信息系统，根据应用规模的不同，传输方式可以是有线或无线，有线传输通常通过以太网、RS232/RS485等接口实现，具有高带宽和稳定性的特点，适用于固定场景；无线传输则采用Wi-Fi、蓝牙、ZigBee或蜂窝网络（如4G/5G）等技术，具有部署灵活、移动性强的优势，适用于仓储盘点、车辆管理等动态场景，在网络传输层，数据通常会被封装成标准的协议格式，如TCP/IP协议栈，以确保数据在不同网络设备间的无缝传输，为了保障数据安全，传输过程中还可能采用加密技术，如SSL/TLS,防止数据被窃取或篡改。
中间件层是RFID系统的“神经中枢”，它屏蔽了底层硬件的复杂性和异构性，为上层应用提供统一的数据接口和服务，中间件的主要功能包括数据过滤与聚合，从大量原始数据中提取有效信息，去除冗余和错误数据；设备管理，实现对读写器、标签等设备的配置、监控和维护；事件管理，定义和触发特定事件，如标签进入/离开特定区域、数据异常等，并通知应用系统，中间件还支持与现有企业信息系统（如ERP、SCM）的集成，通过标准接口（如EPCIS、ALE）实现数据的无缝流转，常见的RFID中间件产品有IBM WebSphere Commerce、Oracle Fusion Middleware等，它们提供了丰富的开发工具和组件,加速了RFID应用的开发和部署。

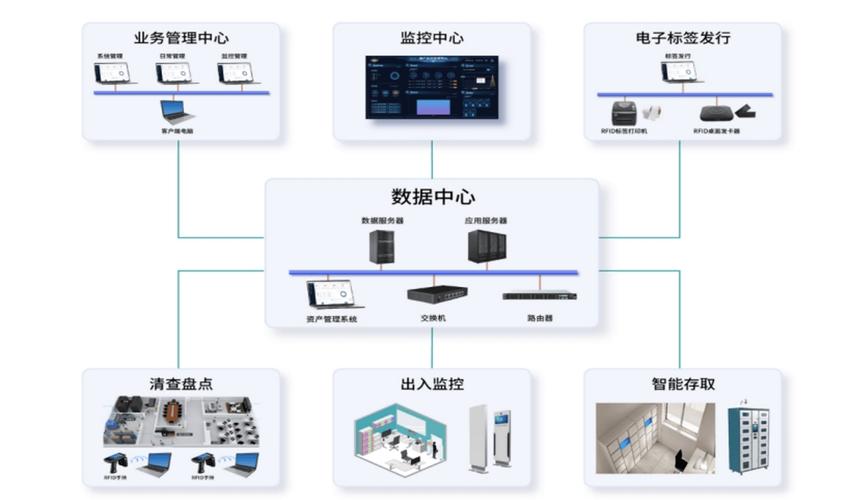

应用层是RFID技术体系结构的顶层，直接面向最终用户和业务需求，它利用中间件提供的数据和服务，实现具体的业务逻辑和功能，如供应链管理、资产追踪、门禁控制、生产制造等，在供应链管理中，RFID技术可以实现对货物从生产到销售全过程的实时监控，提高库存周转率和物流效率；在资产管理中，通过为每个资产贴附电子标签，可以快速盘点和定位，减少资产丢失；在零售业中，RFID标签可以替代传统条形码，实现商品的快速结算和防盗，应用层通常包括用户界面、业务逻辑处理、数据分析和报表生成等模块，通过直观的可视化界面,帮助用户做出决策。
为了更清晰地展示RFID技术体系结构各层次的核心要素,以下表格进行了简要总结：
| 层次名称 | 核心功能 | 主要组件/技术 |
|---|---|---|
| 物理层 | 实现标签与读写器的无线通信 | 电子标签（无源/有源/半有源）、读写器、天线、工作频率（LF/HF/UHF/Microwave） |
| 数据采集层 | 信号处理、数据传输、防碰撞 | 调制解调器、编码解码器、防碰撞算法、信号调理电路 |
| 网络传输层 | 数据传输与路由 | 有线（以太网、RS232/RS485）、无线（Wi-Fi、蓝牙、ZigBee、4G/5G）、TCP/IP协议 |
| 中间件层 | 数据处理、设备管理、系统集成 | 数据过滤与聚合、设备管理中间件、事件管理、EPCIS/ALE接口 |
| 应用层 | 业务逻辑实现与用户交互 | 应用软件（如SCM、WMS）、用户界面、数据分析工具、ERP/SCM集成接口 |
相关问答FAQs：
-
问：RFID技术与传统条形码相比有哪些优势？ 答：RFID技术与传统条形码相比具有多方面优势，RFID标签可以非接触式读取，无需对准扫描，支持批量识别，而条形码需要逐个对准扫描器；RFID标签具有更强的耐用性，可以封装在塑料或纸张内部，防水、防磁、耐高温，适用于恶劣环境，而条形码易受污染和损坏；RFID标签可以重复擦写数据，而条形码信息一旦生成便无法修改；RFID标签的存储容量更大，可存储更多数据，且具有唯一标识符，能有效防止假冒；RFID系统可以实现远距离和穿透性读取，无需直接可视,而条形码必须在可视范围内才能扫描。
（图片来源网络，侵删） -
问：RFID系统在部署过程中可能会遇到哪些挑战，如何解决？ 答：RFID系统在部署过程中可能面临多重挑战，首先是标签与介质的匹配问题，不同材质的标签对金属液体的敏感度不同，可能导致读取失败，解决方案是选择抗金属标签或调整标签位置和角度；其次是信号干扰问题，环境中存在的电磁波或其他RFID设备可能干扰信号传输，可通过优化天线布局、调整读写器功率和频率、采用屏蔽措施来解决；第三是成本问题，RFID标签和读写器的初始投入较高，可通过批量采购标签、选择适合的频率和功能模块来降低成本；第四是数据集成问题，如何将RFID数据与现有信息系统（如ERP）无缝对接，需要借助中间件技术，通过标准化接口实现数据交换；最后是隐私和安全问题，RFID标签可能被非法读取，可采用加密技术、杀死标签（kill command）或屏蔽技术来保护数据安全。
