便携式数字万用表原理与维修指南
便携式数字万用表是现代电子工程师、技术员和爱好者的必备工具，它集电压、电流、电阻等多种测量功能于一体，以其高精度、高输入阻抗和直观的数字显示而取代了传统的指针式万用表。

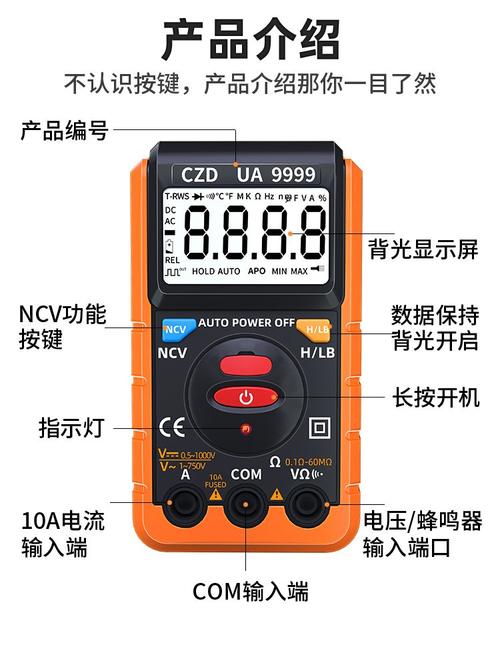

（图片来源网络，侵删）
第一部分：工作原理
要理解万用表如何工作，我们需要将其分解为几个核心模块：信号调理电路、A/D转换器、显示驱动与控制电路、电源电路。
核心思想：将被测的模拟量转换为数字量
数字万用表的本质是一个直流数字电压表，无论你测量的是电压、电流还是电阻，最终万用表内部都会将其转换成一个直流电压信号，然后由核心的A/D（模拟/数字）转换器将其转换成数字信号,最后驱动显示屏显示出来。
各功能模块详解
A. 输入与信号调理电路
这是万用表的“感官系统”，负责接收并处理各种被测信号，并将其转换成适合A/D转换器测量的电压。
-

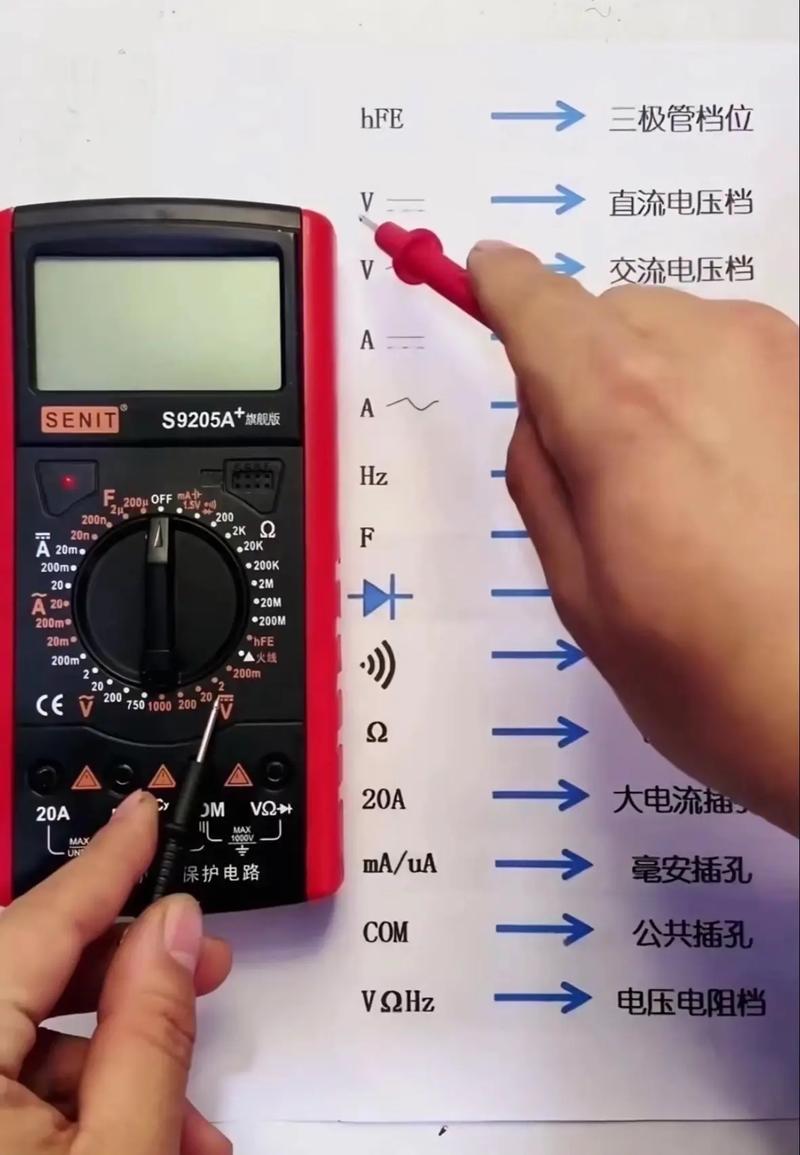

测量选择开关:

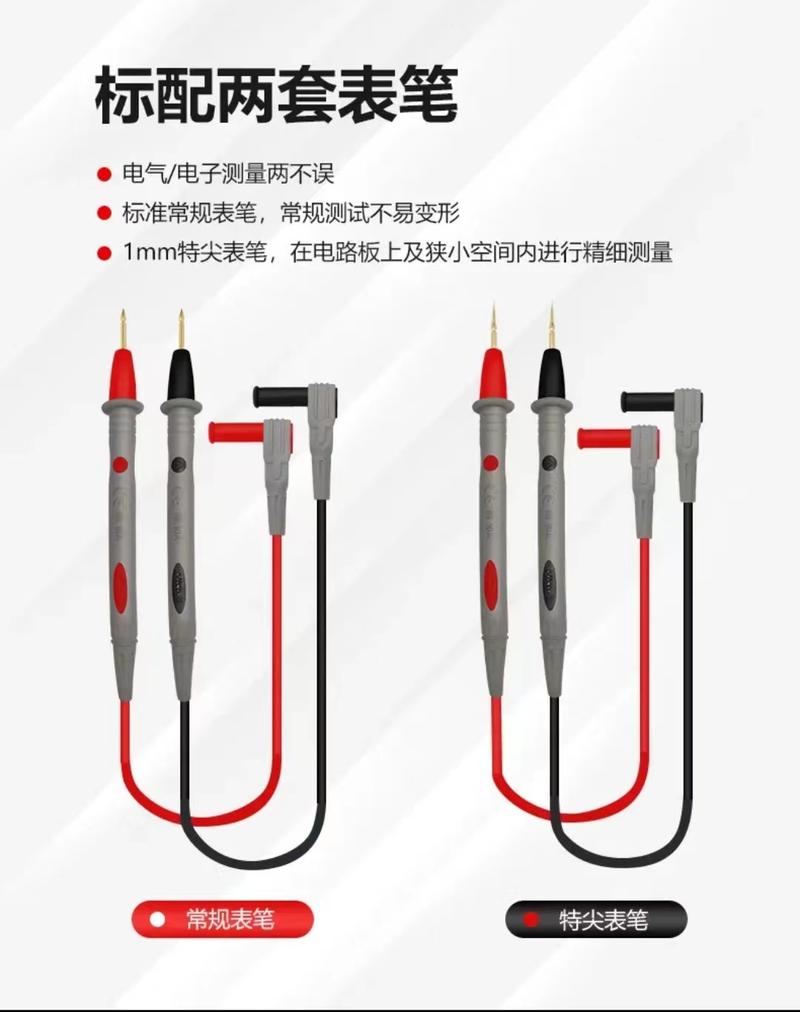

（图片来源网络，侵删）- 这是一个多刀多掷的机械或电子开关，它的作用有两个：
- 选择功能: 决定你是在测电压、电流还是电阻。
- 选择量程: 决定测量的范围（如直流2V, 20V, 200V等）。
- 这是一个多刀多掷的机械或电子开关，它的作用有两个：
-
电压测量:
- 直流电压: 测量时，测量开关选择不同的分压电阻（R1, R2, R3...），它们组成一个电阻分压网络，由于被测电压可能很高，分压网络将其按比例衰减到一个安全、适合A/D转换器测量的范围（通常是0.2V满量程）。
- 交流电压: 交流信号是变化的，不能直接用直流A/D转换器测量，需要经过AC/DC转换电路，最常见的是平均值响应的转换电路，它使用二极管和电容对交流信号进行整流和滤波，得到一个与交流电压平均值成正比的直流电压，高端万用表可能使用真有效值转换电路，能更准确地测量非正弦波（如方波、三角波）的有效值。
-
电流测量:
- 根据欧姆定律（I = V/R）,测量电流的本质是测量一个已知电阻上的电压降。
- 直流电流: 测量时，测量开关将不同的分流电阻与输入端串联，这些分流电阻的阻值很小（毫欧或欧姆级），当电流流过时，会产生一个毫伏级的电压降，这个电压降被送入A/D转换器进行测量。
- 交流电流: 与交流电压测量类似，交流电流先通过一个分流电阻，将电流转换成交流电压，然后再经过AC/DC转换电路,变成直流电压进行测量。
-
电阻测量:
- 根据欧姆定律（R = V/I），测量电阻的本质是给电阻施加一个已知的恒定电流,然后测量其两端的电压。
- 测量时，万用表内部会提供一个已知的恒流源，通过测量开关施加到被测电阻Rx上，Rx上的电压降Vx = I * Rx，这个Vx被送入A/D转换器，由于I是已知的，A/D转换器读出的电压值经过换算,就直接显示出电阻值。
B. A/D转换器
这是万用表的“心脏”，目前绝大多数便携式数字万用表都采用双积分式A/D转换器，因为它在成本、精度和抗干扰能力之间取得了很好的平衡。
（图片来源网络，侵删）
-
双积分原理简述:
- 第一阶段（固定时间积分）： 开关S1接通，对被测输入电压Vin进行固定时间T1的积分，积分电容C上的电压线性上升,上升的速率与Vin成正比。
- 第二阶段（反向积分）： 时间T1结束后，开关S2接通，接入一个与Vin极性相反的基准电压Vref，电容开始反向放电，直到电压降为零,放电的时间T2与Vin的大小成正比。
- 计数： 在T2时间内，对时钟脉冲进行计数，这个计数值N就代表了输入电压Vin的大小。
N = (Vin / Vref) * T1，由于T1和Vref都是精确已知的,N就精确地反映了Vin的大小。
-
常用A/D芯片:
- ICL7106/7107: 这是经典的3位半A/D转换器芯片，内含A/D转换、逻辑控制、七段译码和驱动电路，7106驱动LCD液晶屏,7107驱动LED数码管。
- ICL7129: 4位半A/D转换器,精度更高。
- 现代专用万用表芯片: 如TSC803、UGL812等，它们将A/D转换、逻辑控制、量程自动切换、蜂鸣器驱动等功能集成在一起，功能更强大,外围电路更简单。
C. 显示与控制电路
- 显示单元: 通常是LCD液晶显示屏，因为它功耗极低，非常适合便携式设备，LED显示屏在较老或工业级万用表中也能见到,但功耗较高。
- 驱动与控制:
- 对于使用7106/7107这类芯片的万用表，A/D转换器芯片直接输出七段码（a-g段和小数点dp）的驱动信号,直接驱动LCD或LED。
- 对于更复杂的万用表，会有一个微控制器作为核心，MCU控制A/D转换、读取数据、驱动LCD（通常通过串行接口如I2C或SPI）、处理按键输入、实现数据保持、相对值测量、二极管/蜂鸣器测试等功能。
D. 电源电路
- 通常使用一块9V电池供电。
- 内部包含一个DC-DC变换器，将9V电压升压到A/D转换器所需的典型工作电压（如ICL7106需要+5V和-5V）,以驱动其内部电路。
第二部分：故障维修
维修万用表遵循一个基本流程：安全 -> 观察 -> 分析 -> 测试 -> 修复。
安全第一
- 断电维修: 在维修任何电路前，务必断开电源（拔掉电池）。
- 高压警示: 如果要测量市电等高压，确保万用表已正确连接在测量端，并选择合适的量程,维修时不要带电操作。
常见故障现象与诊断
| 故障现象 | 可能原因 | 检查与维修步骤 |
|---|---|---|
| 完全无显示 | - 电池电量耗尽或接触不良 - 电池引线断开 - 电源开关损坏 - 电源电路故障（DC-DC变换器损坏） |
更换新电池，并检查电池仓弹簧是否生锈或接触不良。 目视检查，看电池引线是否脱焊。 用万用表（另一块好的） 测量电源开关的通断是否正常。 测量电源输出：找到A/D芯片的V+和V-引脚（如7106的脚1和脚26），看是否有正常的电压（如+5V, -5V），若无，检查DC-DC变换电路相关元件（如振荡三极管、储能电感、滤波电容等）。 |
| 显示缺划、乱码 | - LCD屏损坏或接触不良 - A/D转换器或驱动芯片损坏 - 虚焊或线路板断线 - 外部干扰（如测量高压时） |
按压LCD屏，看显示是否恢复正常，可能是导电橡胶或引脚接触不良。 在无信号输入时，观察显示是否稳定，如果乱码严重且不稳定，很可能是芯片本身损坏。 仔细检查电路板，特别是A/D芯片和LCD屏的连接处，看是否有虚焊或断线。 屏蔽测试：用导线将输入端短接，看是否正常。 |
| 所有功能显示值异常（如溢出或固定值） | - A/D转换器损坏 - 基准电压异常 |
检查基准电压：这是最关键的一步，找到A/D芯片的基准电压引脚（如7106的脚36和脚35），用万用表测量其电压，应为100mV（典型值），如果电压异常，检查基准电压源电路（通常是稳压二极管或精密基准源，如LM385）。 替换A/D芯片：如果基准电压正常，但测量值仍不正确，可能是A/D芯片内部损坏。 |
| 某一功能不工作 | - 测量功能选择开关损坏 - 该功能相关的信号调理电路元件损坏（如分压电阻、分流电阻、恒流源三极管等） |
切换功能开关，观察是否有变化，有时开关触点氧化会导致接触不良，可用酒精清洗或用砂纸打磨。 分段测量电压：以电压测量为例，用另一块万用表测量分压网络各点的电压是否正常，可以快速定位是哪个电阻开路或短路。 |
| 电压/电流测量值不准 | - 分压电阻或分流电阻阻值漂移 - 基准电压不准 - 外部干扰（强磁场） - 输入端保护电路（压敏电阻、TVS管）漏电 |
校准：如果万用表有校准电位器，可以用高精度源进行校准。 测量关键电阻：用高精度万用表测量分压电阻和分流电阻的阻值是否与标称值一致。 检查基准电压：同上。 检查保护元件：压敏电阻或TVS管在受过电压冲击后可能会漏电，导致测量不准，可以将其焊下再测量。 |
| 电阻档无反应或显示“OL” | - 恒流源不工作（三极管开路、电阻断路） - 电阻档输入端开路或损坏 |
测量恒流源：在电阻档时，用另一块万用表测量万用表表笔插孔之间是否有电压（通常在0.5V-3V之间，取决于量程），若无，检查恒流源电路。 检查表笔和保险丝：电阻档需要通过较大电流，保险丝可能熔断。 |
维修工具与备件
- 必备工具:
- 一块已知是好的数字万用表（作为维修工具）。
- 电烙铁、焊锡、吸锡器。
- 放大镜和良好照明。
- 镊子、小螺丝刀套装。
- 酒精和棉签（用于清洁）。
- 常用备件:
- 9V电池
- 保险丝（非常重要！不同万用表规格不同）
- A/D转换芯片（如ICL7106/7107）
- 常见阻值的精密电阻（用于分压和分流）
- LCD显示屏
- 功能选择开关
维修技巧与注意事项
- 先易后难: 从最简单的原因开始排查，如电池、开关、保险丝。
- 图纸是关键: 如果有电路图，维修将事半功倍，没有图纸时，要仔细研究电路板，根据元件布局和A/D芯片的引脚功能来推断电路。
- 虚焊是常见病: 对于老化的万用表，虚焊是导致各种奇怪故障的常见原因,对可疑焊点进行补焊是一个有效的尝试。
- 注意高压: 维修涉及市电测量的部分时，要格外小心,最好使用隔离变压器。
- 不要轻易更换芯片: 在确认外围电路（特别是基准电压和时钟电路）都正常后，再考虑更换A/D芯片,因为它相对昂贵。
便携式数字万用表是一个精密的电子测量仪器，理解其“信号调理 -> A/D转换 -> 数字显示”的核心工作原理，是进行有效维修的基础，维修时，应遵循系统性的排查方法，从电源和显示等直观现象入手，逐步深入到核心的A/D转换和信号调理电路，通过耐心和细致的测试,绝大多数故障都可以被定位和修复。
