重要安全提示：
在开始任何维修之前,请务必注意安全！
（图片来源网络，侵删）
- 断电！断电！断电！ 请务必将电磁炉从电源插座上拔下。
- 放电！ 断电后，等待至少5-10分钟，让内部高压电容（通常是容量很大的那个）自行放电,防止触电。
- 专业工具： 准备好万用表、螺丝刀、绝缘胶带等工具。
- 如果不熟悉电路，请勿强行维修，特别是涉及高压部分（如IGBT、整流桥），建议寻求专业维修人员帮助。
第一步：故障现象分析
请明确您的电磁炉出现了什么问题,SK2105的常见故障现象主要有以下几种：
- 现象A：完全没反应，指示灯不亮，风扇不转。
- 现象B：开机报警（如E0、E1、E2、E3、E4、E5、E6等代码），不加热。
- 现象C：指示灯亮，风扇转，但不加热。
- 现象D：开机后自动重启，或者加热一会就停机报警。
第二步：通用排查（针对所有现象）
这些是无需拆机即可检查的步骤,可以解决很多简单问题。
-
检查电源：
- 确认电源插座是否有电，可以用其他电器（如手机充电器、台灯）测试。
- 检查电磁炉的电源线是否插紧,是否有破损。
- 检查用户家中的空气开关或保险丝是否跳闸/烧断。
-
检查锅具：
（图片来源网络，侵删）- 这是最常见的原因！ 电磁炉必须使用含铁质的导磁锅具（如铁锅、不锈钢锅），玻璃锅、铝锅、铜锅、陶瓷锅是不适用的。
- 检查锅具底部是否平整、干燥,锅底有水或油污可能导致检测失败。
- 尝试更换一个确认好的铁锅,看是否正常工作。
-
放置环境：
- 确保电磁炉放置在平稳、水平的台面上。
- 周围通风良好，进风口和出风口没有被堵塞,过热保护是常见故障原因。
第三步：针对不同现象的深度维修

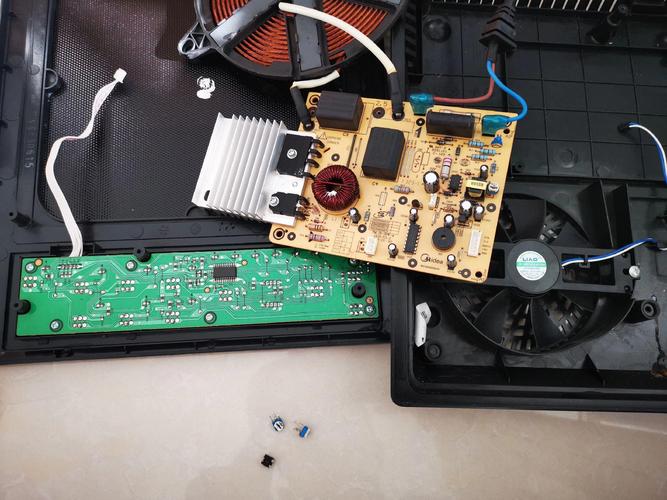

如果通用排查无效，就需要拆机检查了，拆开电磁炉后，先用毛刷和吹气球清理内部的灰尘和油污,灰尘会影响散热和电路的绝缘。
现象A：完全没反应，指示灯不亮
这通常是电源输入部分或MCU（微控制器）的问题。
-
检查保险丝：
（图片来源网络，侵删）- 找到电路板上的保险丝，通常是一个棕色的或玻璃管状元件，位于AC（交流）输入端附近。
- 用万用表的二极管档或电阻档测量其两端是否导通（电阻接近0Ω）。
- 如果保险丝烧断（断路）： 不要直接更换新的！保险丝烧断说明后面电路存在短路故障，必须先找到短路点,否则换上新的保险丝会立刻再次烧毁。
- 常见短路点：
- 整流桥（DB1）： 用二极管档测量四个引脚，任意两个交流输入端（AC）到直流输出端（+/-）之间应有单向导通特性，如果正反向都导通或短路,则整流桥损坏。
- IGBT（功率管）： 这是高压部分的核心元件，也是最容易损坏的元件之一，用万用表的二极管档测量其C（集电极）和E（发射极）之间，G（栅极）和E（发射极）之间，正常情况下，C-E和G-E之间应该是开路的（无穷大），如果短路,则IGBT损坏。
- 压敏电阻（通常在保险丝旁边）： 如果它被击穿，会表现为短路，通常外观有烧焦痕迹,测量电阻为0。
-
检查电源电路：
- 如果保险丝完好，但机器没反应，可能是低压电源部分出了问题,无法给MCU供电。
- 检查变压器初级是否有220V交流电压，次级是否有低压交流输出（如18-20V）。
- 检查低压整流滤波电路（如7805稳压芯片）的输出端是否有稳定的+5V电压供给MCU,这是MCU工作的基本条件。
现象B：开机报警（不加热）
报警代码是电磁炉自诊断的结果，非常关键,以下是SK2105常见代码的含义：
-
E0 / 无锅具检测：
- 原因： 电磁炉认为锅具不符合加热条件。
- 检修：
- 再次确认锅具是否合适（必须是铁锅）。
- 检查锅具检测电路，包括LC振荡电路（谐振电容、线圈盘）和相关电阻,重点检查线圈盘底部是否有异物或损坏。
- 检查检锅电流检测电阻（通常是一个很小的阻值，如0.1Ω或0.2Ω的锰铜丝）,它是否虚焊或烧断。
- 检查驱动电路和IGBT，如果它们有问题,也会导致无法正常产生检锅脉冲。
-
E1 / E2 / E3 / E4：这些代码通常与电压检测或传感器检测有关。
- E1/E2： 电网电压过高或过低，用万用表测量市电电压是否在电磁炉标称的范围内（如AC 170V-250V）。
- E3/E4： 通常是IGBT过热或锅底温度传感器开路/短路。
- 检修：
- 检查散热风扇是否转动正常,不转或转速慢会导致IGBT过热报E4。
- 检查温度传感器（通常是一个热敏电阻，安装在IGBT散热片或面板下方），测量其在室温下的阻值是否符合标称值（例如NTC热敏电阻，室温下约80-100kΩ）,并检查其连接线是否松动或脱落。
- 检查IGBT本身是否损坏。
-
E5 / E6：这些代码通常与电流检测有关。
- E5： 电流过大,通常是由于电流检测电路故障或IGBT不良导致。
- E6： 传感器开路。
- 检修： 与E3/E4的检修方法类似,重点检查电流检测电路和传感器。
现象C：指示灯亮，风扇转，但不加热
这说明MCU已经工作，电源部分也基本正常，问题出在加热驱动部分。
-
检查驱动电路：
- 这是连接MCU和IGBT的桥梁，MCU输出一个小的PWM信号到驱动电路（通常由一个或几个三极管组成）,驱动电路再放大这个信号去控制IGBT的导通和关断。
- 用万用表测量驱动三极管（如S8050, A1015等）的三个引脚电压是否正常，如果某个三极管击穿或开路,IGBT就不会得到正确的驱动信号。
-
检查IGBT：
如前所述，用万用表测量IGBT的C-E和G-E之间是否击穿短路,这是导致不加热最常见的原因之一。
-
检查LC振荡电路：
- 线圈盘： 检查其内部引线是否断裂。
- 谐振电容（C3）： 这个电容（通常是5uF/1200V左右）是高压谐振的核心元件，如果它失效或容量下降，会导致振荡不足，无法加热，用万用表很难准确测量，通常采用替换法,用一个同规格的好电容试一下。
现象D：开机后自动重启或加热一会就停机
这通常是过热保护或元器件热稳定性差引起的。
-
检查散热系统：
- 风扇： 是否转动正常，转速是否足够？用手去感受一下出风口风力。
- 散热片： 是否被油污和灰尘堵死？需要彻底清理干净。
- 导热硅脂： 检查IGBT和整流桥上涂抹的导热硅脂是否干涸或脱落,需要清理后重新涂抹。
-
检查温度传感器：
如前所述，测量其阻值是否正常,热敏电阻性能变差会导致误报过热。
-
检查关键元器件热稳定性：
- 某些电容（特别是高压滤波电容）或IGBT在高温下性能会下降，导致工作一段时间后出现故障，这种故障比较难排查，通常需要加热法（用电吹风对着可疑元件吹热风，观察故障是否出现）或替换法。
总结与建议
对于美的SK2105电磁炉的维修,可以遵循以下思路：
- 先外后内： 先检查电源、锅具、环境。
- 先简单后复杂： 先查保险丝、风扇、传感器等易损件和易检查部件。
- 利用代码： 报警代码是诊断的最好线索。
- 抓住核心： 保险丝、整流桥、IGBT、驱动电路、MCU供电是高压和驱动部分的核心,大部分问题都出在这里。
- 替换法是王道： 对于怀疑损坏的元件，如IGBT、谐振电容、驱动三极管等，在确认外围电路无误后，直接用同型号的好元件替换，是最快、最有效的维修方法。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
