创维32L01HM电源维修常见故障有哪些?

常见故障现象

这款电源板最常见的故障导致电视“完全无反应,指示灯不亮”,也就是我们常说的“三无”(无光、无图、无声音),少数情况下也可能出现指示灯亮但屏幕不亮(二次不开机)或屡损保险管等问题。

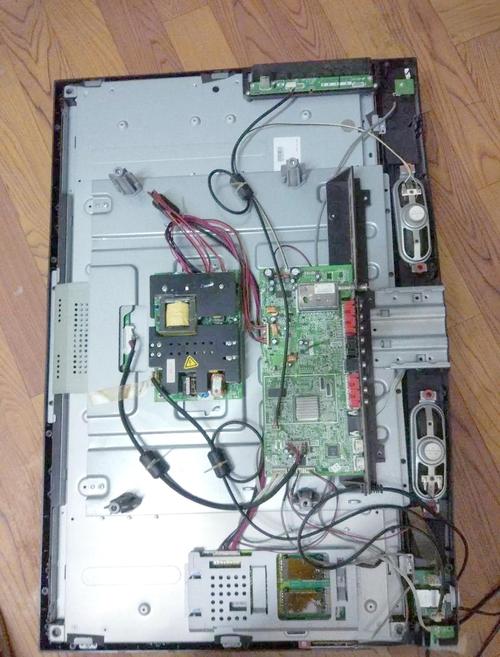

创维32L01HM电源维修常见故障有哪些?-图1
(图片来源网络,侵删)

维修思路与安全须知

⚠️ 安全警告:电源板部分存在高压,即使断电后,大滤波电容(C807)中仍储存有大量电荷,非常危险!维修前必须先对电容进行放电!

维修基本思路: 遵循“先易后难、先外后内、先电源后负载”的原则。

  1. 初步检查: 检查电源线、插座是否正常。
  2. 静态测量: 断开电源板与主板(负载)的连接,在空载状态下通电测试,判断故障点是在电源板本身还是负载(主板)短路导致电源保护。
  3. 分段检测: 确认是电源板故障后,对电源板进行分段检测,找到故障区域。

电源板工作原理简介(GTP-003D)

了解基本原理有助于你更快定位故障点,这块电源板主要分为几个部分:

  1. 输入与抗干扰电路: 包括保险管F801、压敏电阻、电感、电容等,作用是滤除电网干扰和防止高压损坏后续电路。
  2. 待机电源(副电源): 无论主电源是否工作,只要通电,这部分电路就开始工作,产生一个+5V或+12V的电压,用于给CPU供电和待机指示灯供电。
  3. PFC(功率因数校正)电路: 将整流后的脉动直流电转换为稳定的约380V高压直流电,提高电源效率和稳定性。
  4. 主电源(主开关电路): 在PFC电路工作后,受CPU或待机电路控制,产生+24V(给背光板供电)和+12V(给主板、T-CON板等供电)。
  5. 保护电路: 包括过压、过流、过温等保护,当检测到异常时会关闭输出。

详细维修步骤

第一步:安全放电与外观检查

  1. 放电: 找到电源板上体积最大的那个电解电容(通常是400V耐压,100uF左右),这就是C807,用一个大功率电阻(如1K/5W)的两个引脚同时接触电容的正负极脚,进行放电。
  2. 观察:
    • 保险管F801: 拔下保险管,用万用表电阻档测量是否通,如果烧黑或开路,说明后级电路存在严重短路。
    • 元器件: 仔细观察整个电源板,看是否有电容鼓包、漏液电阻烧黑、炸裂MOS管(Q801, Q802)炸裂等明显损坏的元器件。

第二步:判断故障区域(空载测试法)

这是最关键的一步,可以帮你快速缩小故障范围。

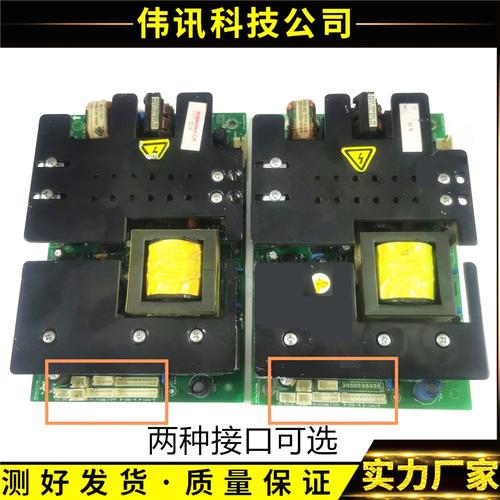

创维32L01HM电源维修常见故障有哪些?-图2
(图片来源网络,侵删)
  1. 断开负载: 将电源板从电视上拆下,找到连接到主板的排线或接口,断开所有负载,特别是连接到主板和背光板的24V、12V输出线,只留下电源输入线和待机控制线(如果有的话)。
  2. 假负载测试(可选但推荐): 为了防止空载导致电压过高击穿元器件,可以在主电源的+24V输出端接一个假负载,一个汽车灯泡(24V/21W)或一个大功率水泥电阻(如10Ω/30W)即可。
  3. 通电测试:
    • 如果指示灯亮了,电压正常(约+24V, +12V): 说明电源板本身是好的,问题出在负载(主板或背光板),需要去检查主板是否有短路或背光板是否损坏。
    • 如果保险管F801再次烧毁: 说明输入端或PFC电路存在短路。
    • 如果保险管完好,但指示灯不亮,无电压输出: 故障点可能在待机电源、主电源的启动电路或PWM控制器

第三步:分段检测与维修

根据第二步的测试结果,进行针对性维修。

情况A:保险管F801烧毁

这是最常见的故障,烧保险意味着后级有严重短路。

  1. 测量整流桥(BR801): 用二极管档测量四个脚,看是否有击穿短路。
  2. 测量PFC部分MOS管(Q801/Q802): 这是最容易损坏的元件之一,用万用表二极管档测量D-S极,是否击穿短路,如果击穿,需要同时更换Q801/Q802,并检查其驱动电阻和阻尼电阻是否连带损坏。
  3. 测量PFC大滤波电容(C807): 检查是否击穿。
  4. 测量待机电源开关管(通常是一个小型的MOS管或三极管): 检查是否击穿。

处理方法:

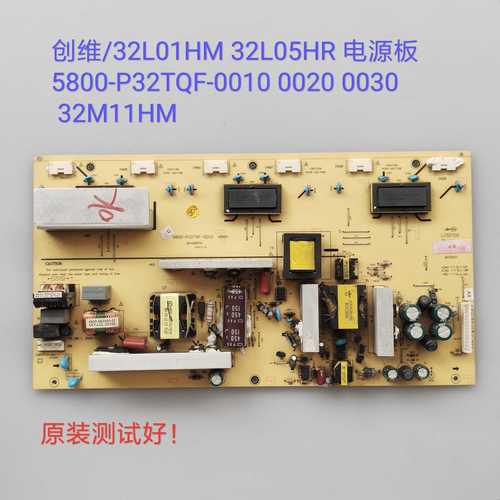

创维32L01HM电源维修常见故障有哪些?-图3
(图片来源网络,侵删)
  • 更换所有损坏的元器件。
  • 重点检查: PFC部分的MOS管、驱动电阻(如R815, R816)、取样电阻(如R834)等,更换MOS管后,最好在G-S极之间并联一个稳压管(如15V)以防止过压击穿。
  • 更换后,不要马上通电,先测量PFC输出端(C807两端)的对地电阻,排除短路后再通电。

情况B:保险管完好,但无输出

  1. 检查待机电源(+5V或+12V):
    • 通电后,首先测量待机电源的输出电压(通常是C816或C819两端)是否有+5V或+12V。
    • 如果待机电压正常: 说明待机电路工作正常,问题可能在主电源的供电、控制或保护电路上
      • 检查PFC电路是否工作:测量PFC输出电压C807两端,正常应在380V左右(空载时可能略高),如果仍然是300V左右,说明PFC电路未工作。
      • 检查主电源供电:测量主电源芯片(如NCP1397SG6848等)的VCC供电脚是否有电压。
      • 检查主电源芯片及其外围电路:检查芯片的启动电阻反馈电路(光耦PC801)过压/过流保护引脚等,最常见的故障是启动电阻开路光耦损坏
    • 如果待机电压无输出:
      • 检查待机电源的启动电阻(通常是几个高阻值电阻串联)。
      • 检查待机电源开关管(Q803或类似型号)是否击穿。
      • 检查待机电源的输出整流二极管(如D808)和滤波电容(C816/C819)。

情况C:屡损保险管或MOS管

这种情况通常是由于保护电路失效驱动电路异常导致的。

  • 检查PFC驱动电路: 除了MOS管,还要检查其G极的驱动电阻、稳压管、以及PWM控制器(如NCP1608)本身是否损坏。
  • 检查主电源驱动电路: 检查主电源芯片到MOS管G极之间的驱动电阻、上拉/下拉电阻是否正常。
  • 检查反馈回路: 如果反馈回路(光耦、稳压取样电路如TL431)开路或异常,会导致输出电压失控,击穿MOS管。

GTP-003D电源板关键元器件位置参考

  • 保险管: F801,通常在电源输入端。
  • PFC MOS管: Q801, Q802,通常在两个大散热片上。
  • PFC滤波电容: C807,400V/100uF左右,最大的电解电容。
  • 主电源变压器: T802,一个较大的环形或方形的变压器。
  • 主电源PWM控制器: IC801,常见型号为NCP1397SG6848,是一个8脚贴片IC。
  • 待机电源开关管: Q803,通常是一个小功率MOS管或三极管。
  • 光耦: PC801, PC802,用于反馈和待机控制。

总结与建议

  1. 更换保险管前务必排除短路! 否则就是重复烧毁。
  2. PFC电路是重灾区,MOS管和驱动电路是重点检查对象。
  3. 待机电源是“大脑”,如果它不工作,主电源很难启动。
  4. 驱动电路和反馈电路是“神经”,它们的问题会导致电源无法正常工作或损坏功率管。
  5. 如果维修经验不足,建议直接更换电源板。 在淘宝、京东等平台搜索“创维 32L01HM 电源板”或“GTP-003D电源板”,价格通常在80-150元之间,比自己购买元器件维修更安全、更快捷。

希望这份详细的指南能帮助你成功修复你的电视!维修时请务必注意安全。
