什么是电流误差曲线修正技术？
核心定义： 电流误差曲线修正技术是一种通过算法或硬件手段，主动补偿和消除电流测量系统（如传感器、采样电路、ADC等）中存在的非线性误差、增益误差和偏置误差的方法，其最终目标是让测量得到的电流值尽可能接近真实值，从而提高整个系统的精度和稳定性。
一个生动的比喻： 想象一下给一把有毛病的尺子刻度。
- 原始测量（未修正）： 你直接用这把尺子去量东西，读数总是不准，要么偏大，要么偏小，而且在不同长度下，误差大小还不一样（比如量1cm误差0.1mm，量10cm误差0.5mm）。
- 误差曲线修正（校准）： 你先用一把标准的尺子，精确地测量出这把坏尺子在不同刻度下的实际误差，并画成一张“误差-长度”对照表（这就是误差曲线）。
- 修正后测量： 以后再用这把坏尺子量东西时，你先读到一个原始读数，然后去查这张对照表，找到对应的误差值，再用“原始读数 - 误差”得到最终的真实长度。
电流误差曲线修正做的就是同样的事情,只不过对象是电流测量系统。
为什么需要修正？—— 误差的来源

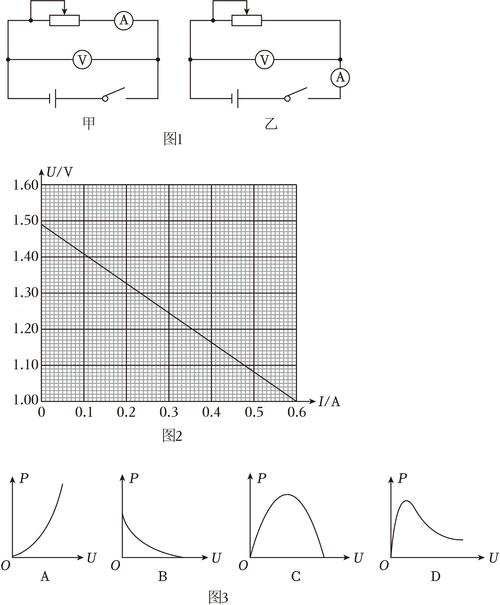

电流测量系统通常由电流传感器（如霍尔传感器、分流电阻）、信号调理电路（放大器、滤波器）和模数转换器组成，每个环节都可能引入误差，这些误差主要分为两类：
系统性误差（可预测、可修正）
这类误差具有重复性和规律性,是修正技术的主要目标。
-
偏置误差:
- 现象： 即使没有电流流过（I=0），测量系统仍然输出一个不为零的电流值，就像一个体重秤，没人站上去也显示5公斤。
- 来源： 传感器本身的零点漂移、运放的输入失调电压、ADC的零点码等。
- 曲线特征： 一条平行于真实电流轴的直线。
-
增益误差:
- 现象： 测量值与真实值之间存在一个固定的比例偏差，真实1A电流，系统总是测量成1.05A。
- 来源： 传感器灵敏度标定不准、放大器的放大倍数不准、ADC的参考电压不准等。
- 曲线特征： 一条斜率与理想斜率不同的直线。
-
非线性误差:
- 现象： 这是最复杂也最常见的误差，测量误差不是固定的，它会随着电流大小变化而呈现非线性变化，在0.5A时误差+0.02A，在1A时误差+0.03A，在1.5A时误差+0.01A。
- 来源：
- 霍尔传感器： 磁芯的磁饱和效应、霍尔元件的磁滞效应、安匝数不平衡等。
- 分流电阻： 自热效应导致阻值变化。
- 运放： 开环增益的非线性。
- ADC： 积分非线性误差。
- 曲线特征： 一条弯曲的曲线，而非直线。
随机误差（不可预测、需抑制）
- 现象： 每次测量同一电流值，结果都略有不同，呈现出随机波动。
- 来源： 热噪声、电源纹波、电磁干扰等。
- 修正方法： 随机误差通常无法通过“曲线修正”来消除，而是通过硬件滤波（如RC低通滤波）、软件平均（多次测量取平均）、屏蔽等技术来抑制。
修正技术的实现方法
根据实现的复杂度和精度要求,修正技术可以分为不同层次。
两点校准（修正偏置和增益误差）
这是最基础、最常用的方法，适用于大多数对线性度要求不高的场合。
- 数据采集：
- 零点校准： 将测量系统输入端短路（I=0），采集N个数据点，计算其平均值作为偏置误差
Offset。 - 满量程校准： 在输入端施加一个已知的高精度参考电流
I_ref（接近满量程），采集N个数据点，计算其平均值I_raw_ref。
- 零点校准： 将测量系统输入端短路（I=0），采集N个数据点，计算其平均值作为偏置误差
- 计算修正系数：
- 增益系数
Gain = I_ref / (I_raw_ref - Offset) - 偏置系数
Offset（已在第一步获得）
- 增益系数
- 实时修正公式：
I_corrected = (I_raw - Offset) * Gain
这种方法将整个误差曲线近似为一条直线,效果取决于系统的非线性程度。
多点校准与查表法（修正非线性误差）
当系统的非线性误差比较显著时,两点校准就不够用了，多点校准是更精确的解决方案。
- 数据采集：
- 使用一个高精度的可编程电流源,从零到满量程，均匀地选取 M 个点（0A, 0.5A, 1A, 1.5A, ..., 10A）。
- 在每个点
I_true_i，让系统稳定后，采集 N 个原始数据I_raw_i，并计算平均值。
- 建立误差查找表：
- 创建一个表格,存储每个标准电流点对应的修正信息。
- 格式一（存储真实值）： | 真实电流 | 原始测量平均值 | | :------- | :------------- | | 0.0 A | 0.02 A | | 0.5 A | 0.51 A | | 1.0 A | 1.00 A | | 1.5 A | 1.49 A | | ... | ... |
- 格式二（存储误差值）： | 真实电流 | 误差值 | | :------- | :----- | | 0.0 A | +0.02 A| | 0.5 A | +0.01 A| | 1.0 A | 0.0 A | | 1.5 A | -0.01 A| | ... | ... |
- 实时修正过程：
- 系统采集到一个原始电流值
I_raw。 - 在查找表中找到
I_raw所在的区间（I_raw在 0.51A 和 1.00A 之间）。 - 使用线性插值计算出最接近的真实值。
I_raw= 0.75A，它在 0.51A 和 1.00A 之间。- 对应的真实值区间是 0.5A 和 1.0A。
- 插值计算：
I_corrected = 0.5 + (1.0 - 0.5) * (0.75 - 0.51) / (1.00 - 0.51) ≈ 0.755 A。
- 系统采集到一个原始电流值
优点： 精度高，能很好地补偿非线性。 缺点： 校准过程繁琐，需要存储一张查找表，占用MCU资源。
多项式拟合（高级修正方法）
如果精度要求极高,且希望用更少的存储空间和更快的计算速度，可以使用多项式拟合。
- 数据采集： 与多点校准相同，采集一系列
(I_true_i, I_raw_i)数据点。 - 计算拟合系数：
- 使用最小二乘法等算法,将采集到的数据点拟合成一个多项式函数。
- 公式形式：
I_raw = a * I_true³ + b * I_true² + c * I_true + d - 或者,更常见的，将原始值拟合为真实值的函数：
I_true = a * I_raw³ + b * I_raw² + c * I_raw + d - 通过数学工具（如MATLAB, Python, Excel）计算出系数 a, b, c, d。
- 实时修正公式：
- 在MCU中,只需将原始测量值
I_raw代入上述多项式公式，即可计算出修正后的真实值I_corrected。
- 在MCU中,只需将原始测量值
优点： 存储效率高（只需存几个系数），计算速度快（比查表插值快），平滑性好。 缺点： 计算相对复杂，对拟合算法和原始数据质量要求高。
修正技术的典型应用场景
-
高精度电源与电子负载：
需要精确控制输出电流或吸收电流,电流测量的精度直接决定了产品的性能指标。
-
电机驱动与控制（FOC算法）：
在磁场定向控制中,对电流的相位和幅值精度要求极高，微小的电流误差会导致转矩脉动、效率下降和电机发热，精确的电流测量是高性能电机控制的基础。
-
电池管理系统：
需要精确测量充放电电流,以计算电池的荷电状态、健康状态和剩余电量，电流误差会直接导致SOC估算不准，影响电池的寿命和安全。
-
电能质量分析仪与功率分析仪：
这些设备的核心就是精确测量电压和电流,以计算有功、无功、视在功率、谐波等参数，任何电流误差都会导致最终测量结果的巨大偏差。
-
精密仪器仪表：
如校准器、标准源等，它们本身就是用来提供或测量标准值的，其自身的电流测量系统必须经过精确修正。
实施修正技术的关键考量
- 高精度参考源： 修正的精度“天花板”是你的校准参考源的精度，用一个0.1%精度的源去校准一个系统，这个系统的精度不可能优于0.1%。
- 环境因素： 很多误差（特别是偏置和增益）会随温度变化，最高级的修正会包含温度补偿，即在多个温度点下进行校准，建立三维的“电流-温度-误差”曲面。
- 校准流程自动化： 手动校准耗时且易出错，自动化校准平台可以大大提高效率和一致性。
- 实时性与计算资源： 查表法占用存储，多项式法占用CPU，需要根据MCU的性能和系统实时性要求选择合适的算法。
电流误差曲线修正技术是从“能用”到“好用”、“精准”的必经之路，它通过系统性的方法，将一个有缺陷的测量系统“驯服”成一个高精度的测量工具，从简单的两点校准，到复杂的带温度补偿的多项式拟合，工程师可以根据应用的成本、精度和复杂性要求，选择最合适的修正策略，从而极大地提升产品的核心竞争力。
