虹膜识别硬件技术方案
方案概述
本方案旨在设计一套高性能、高安全性、易于集成的虹膜识别硬件系统，该系统通过高精度光学传感器捕获人眼虹膜图像，利用先进的图像处理和模式识别算法进行特征提取与比对，最终实现身份验证，方案将遵循准确性、安全性、可靠性、易用性、可扩展性五大原则。
（图片来源网络，侵删）
核心技术架构

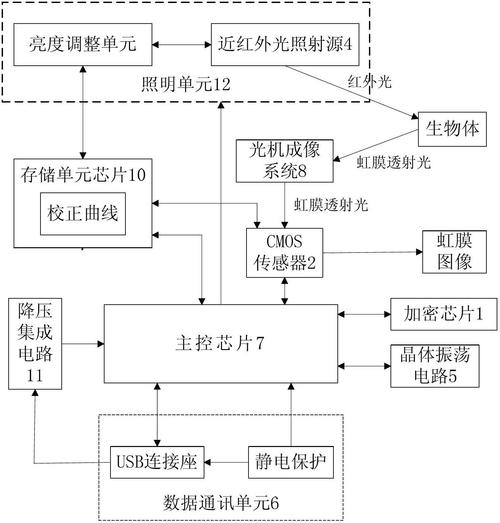

整个硬件系统可分为以下几个核心模块：
- 光学成像模块：负责捕捉高质量的虹膜图像。
- 传感器与图像处理模块：包含图像传感器、相关处理电路和ISP（图像信号处理器）。
- 光源与照明模块：提供稳定、安全的照明，确保图像质量。
- 主控与算法模块：系统的大脑，负责运行虹膜识别算法和系统控制逻辑。
- 人机交互模块：提供用户引导和状态反馈。
- 机械结构与外壳模块：提供物理支撑和美观的外形。
- 通信与接口模块：实现与外部系统的数据交换。
各模块详细技术方案
1 光学成像模块
这是虹膜识别系统的核心,直接决定了图像质量。
- 核心技术：非球面光学镜头组
- 技术选型：
- 镜头类型：采用多片非球面玻璃或高质量复合塑料镜头，非球面设计能有效校正球差、像差，确保在较大的视场内都能获得清晰、畸变小的图像。
- 焦距与视场角：焦距通常在8mm-16mm之间，视场角需覆盖从距离20cm到40cm的舒适识别范围。
- 滤光片：在镜头前集成窄带干涉滤光片，这是关键技术，只允许特定波长（如近红外NIR，780nm-900nm）的光线通过，滤除环境中的可见光，避免强光干扰，并突出虹膜的纹理特征。
- 技术指标：
- 分辨率：光学系统分辨率需支持传感器分辨率的充分利用（支持200万像素传感器的镜头）。
- MTF (调制传递函数)：中心区域 > 0.6，边缘区域 > 0.4，保证图像锐度。
- 畸变率：< 1%，避免图像变形影响特征提取。
2 传感器与图像处理模块
- 核心技术：近红外CMOS图像传感器 + ISP
- 技术选型：
- 传感器类型：必须选用近红外敏感的CMOS图像传感器，普通RGB传感器对NIR不敏感，无法捕捉虹膜图像，常用品牌如索尼、豪威科技等。
- 分辨率：建议采用 1/3英寸或1/4英寸靶面，分辨率至少为 200万像素 (1920x1080)，更高分辨率（如500万）可提升识别精度和抗噪能力。
- 全局快门：优先选择全局快门传感器，避免卷帘快门在快速移动时产生的图像扭曲问题，提升动态识别体验。
- 图像信号处理器：集成在主控芯片或独立存在，负责完成：
- 黑电平校正、坏点校正
- 自动增益控制、自动曝光控制
- 降噪处理
- 颜色校正（针对NIR图像）
- 图像缩放与裁剪
3 光源与照明模块
- 核心技术：主动式近红外环形光源
- 技术选型：
- 光源类型：采用高功率、长寿命的850nm或940nm红外LED，以环形阵列形式安装在镜头周围。
- 照明方式：
- 漫反射照明：通过在LED前加装磨砂扩散板，使光线均匀柔和，避免瞳孔收缩和强光反射（红眼效应），同时消除面部反光。
- 双光源设计（可选）：集成一个低功率的可见光LED（如白光或特定颜色），用于初始的用户引导（如“请看此处”提示），在用户定位成功后再切换到NIR光源进行成像，提升用户体验。
- 技术指标：
- 亮度可调：通过PWM脉宽调制技术实现无级调光，适应不同环境光和不同人种的虹膜色素。
- 同步控制：与图像传感器快门精确同步，避免图像过曝或欠曝。
4 主控与算法模块
- 核心技术：嵌入式处理器 + 虹膜识别算法 SDK
- 技术选型：
- 处理器：
- 入门级/消费级：NXP i.MX系列、瑞芯微RK系列等ARM Cortex-A系列处理器，主频1.2GHz以上，满足基础识别需求。
- 高性能/工业级：NVIDIA Jetson系列、TI OMAP系列或专用AI芯片，提供强大的算力，支持活体检测、多模态融合等高级功能。
- 算法：
- 活体检测：通过分析虹膜纹理的微小动态变化（如心跳引起的搏动）来抵御照片、视频、面具等攻击，这是安全性的关键。
- 特征提取与编码：采用成熟的算法（如基于Gabor变换、Log-Gabor滤波器或深度学习）将虹膜图像转换成一个独特的、长度固定的二进制模板（如2048位）。
- 比对算法：使用汉明距离等快速算法计算两个虹膜模板的相似度。
- 处理器：
- 技术指标：
- 识别速度：< 1秒（从用户注视到给出结果）。
- 识别精度：错误接受率 < 0.0001%，错误拒绝率 < 1%。
- 模板大小：512字节 - 2KB，便于存储和传输。
5 人机交互模块
- 核心技术：状态指示灯 + 语音提示 + 可选显示屏
- 技术实现：
- LED指示灯：采用三色LED（红/绿/蓝）或双色LED，通过不同颜色和闪烁频率指示系统状态（如：待机、正在识别、识别成功、识别失败）。
- 蜂鸣器/扬声器：提供声音反馈，如“请注视”、“识别成功”、“识别失败”等语音提示，提升无障碍交互体验。
- 微型显示屏（可选）：用于显示用户信息、操作指引或广告内容，常见于高端门禁或金融终端。
6 机械结构与外壳模块
- 核心技术：人体工程学设计 + 材料选择
- 技术实现：
- 外观：设计简洁、现代，符合产品定位，可采用流线型设计，引导用户自然地将眼睛对准识别区。
- 材质：外壳材料需具备一定的抗UV、耐高温、耐腐蚀特性，常用材料有ABS、铝合金、PC/ABS合金等。
- 防护等级：根据应用场景确定，如室内设备IP40，室外设备需达到IP65或IP67，防尘防水。
- 安装方式：提供壁挂式、桌面式、嵌入式等多种安装支架，方便集成到不同场景（如门禁、闸机、考勤机、ATM等）。
7 通信与接口模块
- 核心技术：标准化的数据接口
- 技术实现：
- 有线接口：
- USB 2.0/3.0：用于PC连接或数据导出。
- RS-485/TCP-100M以太网：用于网络接入，支持TCP/IP协议，方便接入局域网和云平台。
- Wiegand (26/34位)：标准的门禁控制协议，可直接与大多数门禁控制器对接。
- 无线接口（可选）：
- Wi-Fi / 蓝牙：用于移动设备连接或数据无线传输。
- 数据安全：支持数据加密传输（如TLS/SSL），防止模板信息在传输过程中被窃取。
- 有线接口：
系统工作流程
- 唤醒与引导：用户靠近设备，传感器或按钮触发系统启动，HIMI模块发出声音和灯光，提示用户将眼睛对准识别窗口。
- 图像捕获：NIR光源亮起，镜头组在ISP的配合下，在最佳距离和光照下捕获一幅或多幅高质量的虹膜图像。
- 图像预处理：ISP对原始图像进行降噪、增强等处理，算法模块对图像进行定位（找到虹膜内外边界）和归一化。
- 特征提取：算法从预处理后的图像中提取独特的虹膜纹理特征，生成数字模板。
- 比对与决策：
- 1:1验证：将生成的模板与存储的参考模板进行比对，计算相似度，给出“通过”或“拒绝”的结论。
- 1:N识别：将生成的模板与数据库中的所有模板进行快速比对，找到最匹配的一个或多个身份。
- 结果输出：根据比对结果，HIMI模块给出灯光和声音反馈，同时通过通信接口将结果（如用户ID、时间、成功/失败标志）发送给上位机或控制系统（如门锁打开）。
关键性能指标
| 指标类别 | 具体指标 | 目标值 |
|---|---|---|
| 识别性能 | 识别速度 | < 1.5秒 |
| 错误接受率 | < 0.0001% (百万分之一) | |
| 错误拒绝率 | < 1% | |
| 图像质量 | 传感器分辨率 | ≥ 200万像素 (1080p) |
| 有效视场角 | ≥ 30° x 20° | |
| 环境适应性 | 工作温度 | -10°C ~ +50°C |
| 防护等级 | IP40 (室内) / IP65 (室外) | |
| 安全性 | 活体检测 | 支持基于纹理动态分析的活体检测 |
| 接口 | 标准接口 | USB, Wiegand, TCP/IP, RS-485 |
应用场景与部署
- 高安全领域：银行金库、核电站、军工设施、数据中心。
- 公共安全：边境口岸、机场安检、公安身份核验。
- 商业与工业：高端门禁、考勤系统、社保认证、移动支付。
- 消费电子：智能手机、笔记本电脑、智能门锁。
挑战与未来趋势
- 挑战：
- 佩戴识别：如何识别佩戴美瞳、隐形眼镜甚至特殊化妆的虹膜。
- 光照鲁棒性：在极端强光或逆光环境下的表现。
- 成本控制：如何在保证性能的同时降低硬件成本。
- 未来趋势：
- 3D虹膜识别：结合3D结构光或ToF技术，获取虹膜的深度信息，安全性更高。
- 多模态融合：将虹膜识别与人脸、指纹、声纹等多种生物特征融合，提升整体系统的准确性和可靠性。
- AI驱动：利用深度学习算法，持续优化特征提取和活体检测能力，使其更智能、更精准。
- 移动化与无感化：集成到手机、可穿戴设备中，并实现远距离、无接触式的快速识别。
