新型音响产品维修技术图解指南
第一部分：维修前准备与安全须知

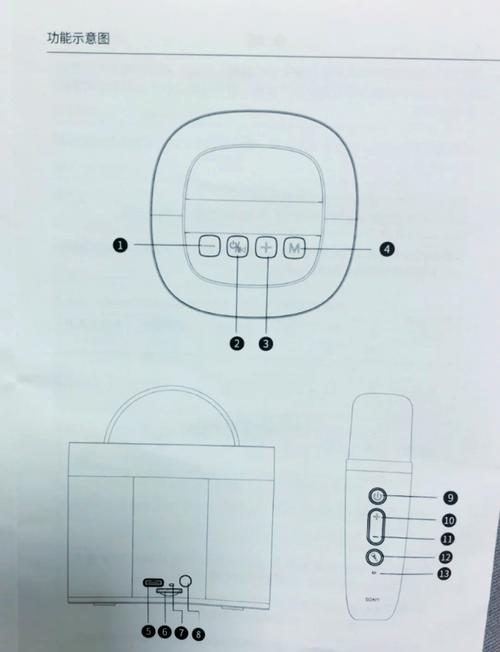

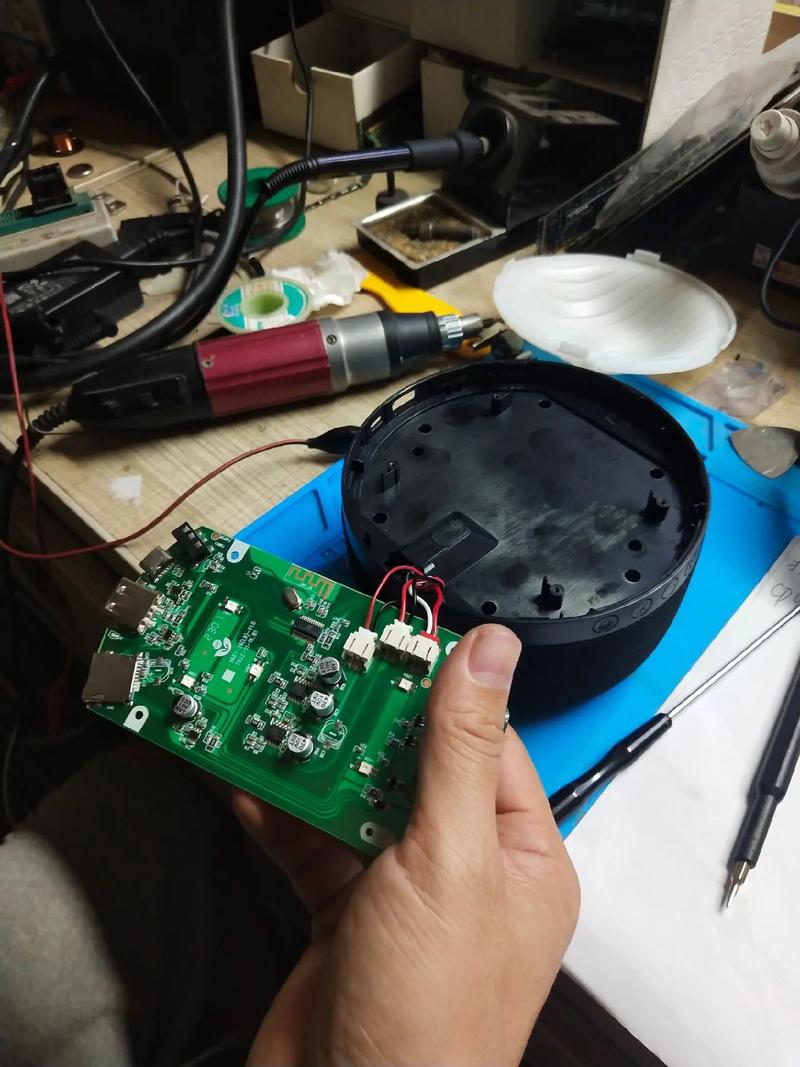

图解 1: 维修工作台与安全装备
（图片来源网络，侵删）
graph TD
A[维修前准备] --> B{安全第一};
A --> C[工具与备件];
B --> D[断开电源];
B --> E[佩戴防静电手环];
B --> F[使用绝缘工具];
C --> G[精密螺丝刀套装];
C --> H[万用表/示波器];
C --> I[镊子/撬棒];
C --> J[防静电垫];
C --> K[热风枪/电烙铁];
核心要点:
- 断电与放电： 对于内置锂电池的音响，务必先断开AC电源，然后长按开机键数分钟,确保内部电容完全放电。
- 静电防护： 现代音响内部集成了高度精密的电路板（主板、DSP板、蓝牙/WiFi模块）,静电极易造成永久性损坏。
- 工具选择： 使用非磁性、绝缘的维修工具,避免造成短路或划伤元件。
第二部分：故障诊断流程图
这是维修的“大脑”,遵循科学的诊断流程可以事半功倍。
图解 2: 故障诊断通用流程图
graph TD
S[开始: 用户描述故障现象] --> T{现象分类};
T -- 完全无声 --> U[检查电源与功放];
T -- 音质问题(失真/杂音) --> V[检查音频信号链];
T -- 功能失灵(蓝牙/WiFi/无响应) --> W[检查数字控制与通信];
T -- 无法开机/死机 --> X[检查电源与主控系统];
subgraph 电源与功放
U --> U1[检查电源适配器/电池电压];
U1 --> U2[检查主板保险丝/Fuse];
U2 --> U3[测量电源管理芯片输出];
U3 --> U4[检查功放芯片及其外围电路];
end
subgraph 音频信号链
V --> V1[检查输入源(手机/电脑)];
V1 --> V2[检查输入接口/切换开关];
V2 --> V3[追踪音频信号从输入到功放的路径];
V3 --> V4[检查运放、DSP音效处理芯片];
end
subgraph 数字控制与通信
W --> W1[检查天线连接];
W1 --> W2[检查蓝牙/WiFi模块供电];
W2 --> W3[检查主控MCU与通信模块的通信线(I2C/SPI)];
W3 --> W4[检查固件是否异常];
end
subgraph 电源与主控系统
X --> X1[检查电源按键电路];
X1 --> X2[测量主控MCU的供电与时钟];
X2 --> X3[检查复位电路];
X3 --> X4[尝试进入恢复/刷机模式];
end
U4 --> Y[定位故障点, 更换损坏元件];
V4 --> Y;
W4 --> Y;
X4 --> Y;
Y --> Z[测试修复效果];
第三部分：核心模块故障图解与维修
电源模块 - “心脏”故障
图解 3: 典型开关电源电路图解
（图片来源网络，侵删）
[AC插头] --> [保险丝] --> [EMI滤波电路] --> [桥式整流] --> [大电容滤波]
|
V
[PWM控制器芯片] -- [光耦反馈] --> [误差放大]
| ^
V |
[MOSFET管] |
| |
V |
[变压器初级] |
| |
V |
[变压器次级] --+
|
V
[次级整流二极管] --> [输出滤波电容] --> [给主板供电]常见故障与图解分析:
-
故障现象： 指示灯不亮,完全无反应。
- 图解步骤:
- 步骤1: 用万用表AC档测量电源适配器输出是否正常，若不正常,更换适配器。
- 步骤2: 打开机箱，找到电源板，用万用表DC档测量大滤波电容两端是否有300V左右的直流电压。
- 若无电压: 向前检查保险丝是否熔断、EMI电路是否有短路。
- 若有电压: 向后测量PWM控制器芯片的VCC引脚是否有启动电压。
- 步骤3: 测量变压器次级的输出端电压是否正常。
- 初级有电压，次级无电压: 高压侧问题，重点检查PWM芯片、启动电阻、反馈环路（光耦、稳压管如TL431）。
- 次级有电压，但主板仍无电: 检查次级到主板的连接线、保险丝（若有）或整流二极管。
- 图解步骤:
-
故障现象： 有“滋滋”声,但输出电压低或带不动负载。
- 图解分析: 通常是负载过重或反馈环路异常。
- 图解步骤:
- 步骤1: 断开主板负载，在电源板输出端接假负载（如汽车灯泡）,测量电压是否恢复正常。
- 若电压恢复正常: 说明故障在主板,可能是功放芯片或其它芯片短路。
- 若电压仍低: 故障在电源板本身，重点检查PWM芯片外围元件、MOSFET管是否性能下降、输出滤波电容是否失效（ESR增大）。
- 图解步骤:
- 图解分析: 通常是负载过重或反馈环路异常。
音频功放模块 - “声带”故障
图解 4: Class D功放模块简化图解
[音频输入] --> [输入耦合电容] --> [前置放大/音量控制] --> [PWM调制器]
|
V
[驱动电路] --> [半桥/全桥MOSFET]
| |
| V
| [输出滤波电感+电容]
| |
+---------------+
|
V
[扬声器输出]常见故障与图解分析:
-
故障现象： 一边有声,一边无声。
- 图解步骤:
- 步骤1: 用手轻轻触摸功放芯片是否异常发烫。
- 步骤2: 用万用表测量故障声道的MOSFET管是否击穿短路（用二极管档测量D-S极、G-S极电阻）。
- 步骤3: 检查该声道驱动电路的电阻、电容是否开路或烧毁。
- 步骤4: 检查输出滤波电感是否虚焊或烧断。
- 图解步骤:
-
故障现象： 有“嘶嘶”底噪，或声音失真、含糊不清。
- 图解分析: 通常是电源问题、负反馈问题或功放芯片本身问题。
- 图解步骤:
- 步骤1: 测量功放模块的供电电压是否稳定、纯净，有无纹波过大,这是最常见的原因！
- 步骤2: 检查负反馈网络的电阻、电容是否变值或开路。
- 步骤3: 检查输入耦合电容是否失效。
- 步骤4: 若以上都正常，可能是功放芯片性能下降或损坏,需要更换。
- 图解步骤:
- 图解分析: 通常是电源问题、负反馈问题或功放芯片本身问题。
数字控制与通信模块 - “大脑”与“神经”故障
图解 5: 智能音响主板简化结构图
[主控MCU] <--> [Flash存储器(固件)]
|
+-- <I2C/SPI总线> --> [音频编解码器]
|
+-- <UART/USB总线> --> [蓝牙模块]
|
+-- <SDIO/USB总线> --> [WiFi模块]
|
+-- <SPI总线> --> [显示屏驱动]
|
+-- <GPIO> --> [按键、LED、红外接收]常见故障与图解分析:
-
故障现象： 无法连接蓝牙/WiFi。
- 图解步骤:
- 步骤1: 检查天线是否松动、脱落或损坏,这是高频故障点！
- 步骤2: 用万用表测量蓝牙/WiFi模块的供电引脚（通常是3.3V或1.8V）是否正常。
- 步骤3: 用示波器或逻辑分析仪测量主控MCU与模块之间的通信线（如UART的TX/RX，I2C的SCL/SDA）上是否有数据波形。
- 有波形但模块无反应: 检查模块复位引脚、时钟引脚,或更换模块。
- 无波形: 检查MCU相应引脚及外围电路,或MCU本身问题。
- 图解步骤:
-
故障现象： 系统死机、卡顿、功能错乱。
- 图解分析: 通常是软件或存储问题。
- 图解步骤:
- 步骤1: 尝试恢复出厂设置或强制升级固件,这是解决软件问题的首选。
- 步骤2: 如果无法升级，可能是Flash存储器虚焊或损坏,尝试重新焊接或更换Flash。
- 步骤3: 检查主控MCU的供电和时钟电路（晶振）是否正常,时钟不稳定会导致系统工作异常。
- 图解步骤:
- 图解分析: 通常是软件或存储问题。
第四部分：机械结构与物理部件故障
图解 6: 扬声器单元与分频器
[音频信号] --> [分频器]
|
+-- [高通滤波] --> [高音喇叭]
|
+-- [低通滤波] --> [低音喇叭]常见故障与图解分析:
- 故障现象： 纸盆破裂、音圈卡死、声音沙哑。
- 图解维修: 直接更换同型号的扬声器单元。
- 故障现象： 箱体漏气，导致低音无力。
- 图解维修:
- 步骤1: 仔细检查箱体接缝、倒相管、接线柱等处。
- 步骤2: 用耳朵贴近箱体,播放音乐时听是否有漏气声。
- 步骤3: 使用热熔胶、密封胶带或木条对漏气处进行密封。
- 图解维修:
第五部分：总结与进阶
维修口诀:
先问后看，先外后内； 先电源，后信号； 先静态，后动态； 先简单，后复杂。
进阶技巧:
- 善用替换法: 对于不确定的元件（如电容、IC），可以用同型号的好元件替换,这是快速定位故障的有效方法。
- 原理图的重要性: 尽量找到产品的原理图或电路图，它能让你的维修从“猜”变成“分析”。
- 学习焊接技术: 现代音响元件密集，BGA封装的芯片也越来越多,良好的焊接和拆焊技术是高级维修的必备技能。
- 关注软件: 对于智能音响，很多“硬件”问题其实是软件Bug，学会刷机、看日志是高级维修的标志。
希望这份图文并茂的指南能对您有所帮助！维修是一个需要耐心、逻辑和不断实践的过程。
