彩电维修系统学习大纲 (超过120个知识点)
这个大纲将学习过程分为六个阶段,每个阶段都包含多个核心知识点，完全覆盖120集的内容。
（图片来源网络，侵删）
第一阶段：基础入门 (约20-25集)
这个阶段的目标是建立基本概念,熟悉工具和安全规范，是后续所有学习的基础。
- 安全第一： 触电急救知识、防电击措施、维修前必须做的断电和放电操作。
- 认识工具： 万用表（指针/数字）、螺丝刀套装、电烙铁、热风枪、吸锡器、镊子、尖嘴钳、斜口钳、放大镜等。
- 万用表精通：
- 如何测量电压、电流、电阻。
- 如何测量二极管、三极管、电容好坏。
- 如何测量通断和短路。
- 如何测量场效应管和IGBT。
- 电烙铁与热风枪基础： 焊接技巧、拆焊技巧、风枪温度与风量控制。
- 认识电视机基本结构： 外壳、屏幕、主板、电源板、主板（信号处理板）、背光板（LED灯条/驱动板）、喇叭、接口等。
- 电视机工作原理初探： 信号如何从天线/接口进来，如何解码，如何驱动屏幕发光发声。
- 常用电子元器件详解：
- 电阻： 种类、识别、作用、好坏判断。
- 电容： 种类（电解、瓷片、CBB）、识别、作用（滤波、耦合）、好坏判断（充放电、漏电）。
- 电感： 种类、识别、作用（滤波、储能）、好坏判断。
- 二极管： 整流、稳压、发光、开关二极管的识别与好坏判断。
- 三极管： NPN/PNP类型，放大、开关作用，好坏判断。
- 集成电路： 识别、引脚功能、基本工作原理。
第二阶段：电源板维修 (约25-30集)
电源板是电视的“心脏”，出故障的概率很高，是维修的重中之重。
- 电源板工作原理： 交流输入 → PFC功率因数校正 → DC-DC转换（+12V, +24V, +5V, +32V等） → 输出。
- PFC电路详解与维修： 作用、工作模式、常见故障（无PFC电压）、关键元器件检测。
- 副电源（待机电源）详解与维修： 作用、待机/开机控制逻辑、常见故障（无法开机、无+5V_STB待机电压）。
- 主电源（+12V/+24V）详解与维修： 驱动芯片（如OB2268, L6599等）、变压器、整流桥、滤波电容、过压/过流保护电路。
- 常见电源故障现象分析：
- 完全不通电（保险丝熔断）。
- 红灯闪烁,无法开机。
- 屏幕亮一下就灭。
- 输出电压偏低或偏高。
- 发出“滋滋”异响。
- 电源板维修实战案例：
- 保险丝熔断,如何查找短路点。
- PFC电路不工作,如何排查。
- 主电源无输出,如何检测驱动芯片和变压器。
- 光耦反馈电路的作用与检测。
- 电源板代换技巧： 如何在不了解原板电路的情况下，找到对应输出电压接口进行代换。
第三阶段：主板/信号板维修 (约25-30集)
主板是电视的“大脑”，负责处理所有信号和控制指令。
- 主板工作原理： 信号输入（HDMI, AV, USB等）→ 信号解码 → 图像处理 → 驱动屏线输出。
- 供电系统： 如何从电源板获取+5V, +12V, +3.3V, +1.8V等电压，以及各路电压的检测点。
- 高频头/调谐器电路： 搜索不到台、信号差、马赛克等故障分析与维修。
- 存储器（EEPROM/Flash）维修： 作用（存储程序和设置）、常见故障（开机无反应、程序错乱）、固件刷写方法。
- CPU/主控芯片工作条件： 供电、复位、时钟三大必备条件，如何检测。
- 常见主板故障现象分析：
- 开机无反应,指示灯不亮。
- 开机有声音,但黑屏。
- 开机有图像,但无声音。
- 图像花屏、马赛克、有干扰条纹。
- 遥控失灵、按键失灵。
- USB无法识别。
- 主板维修实战案例：
- 检测CPU工作条件,排查不启动故障。
- 检测音频功放芯片,排查无声故障。
- 检测视频解码芯片,排查花屏故障。
- 检测I2C总线,排查通讯异常。
- 主板程序的备份与刷写： 使用编程器备份和恢复固件，解决程序问题。
第四阶段：屏幕与背光维修 (约25-30集)
屏幕和背光是显示部分,维修成本可能很高，需要谨慎判断。
（图片来源网络，侵删）
- 液晶屏基本结构： 玻璃基板、液晶、彩色滤光片、TFT薄膜晶体管阵列。
- 驱动板（T-CON板）详解： 作用（控制像素点精确开启）、常见故障（竖线、横线、花屏）、检测方法。

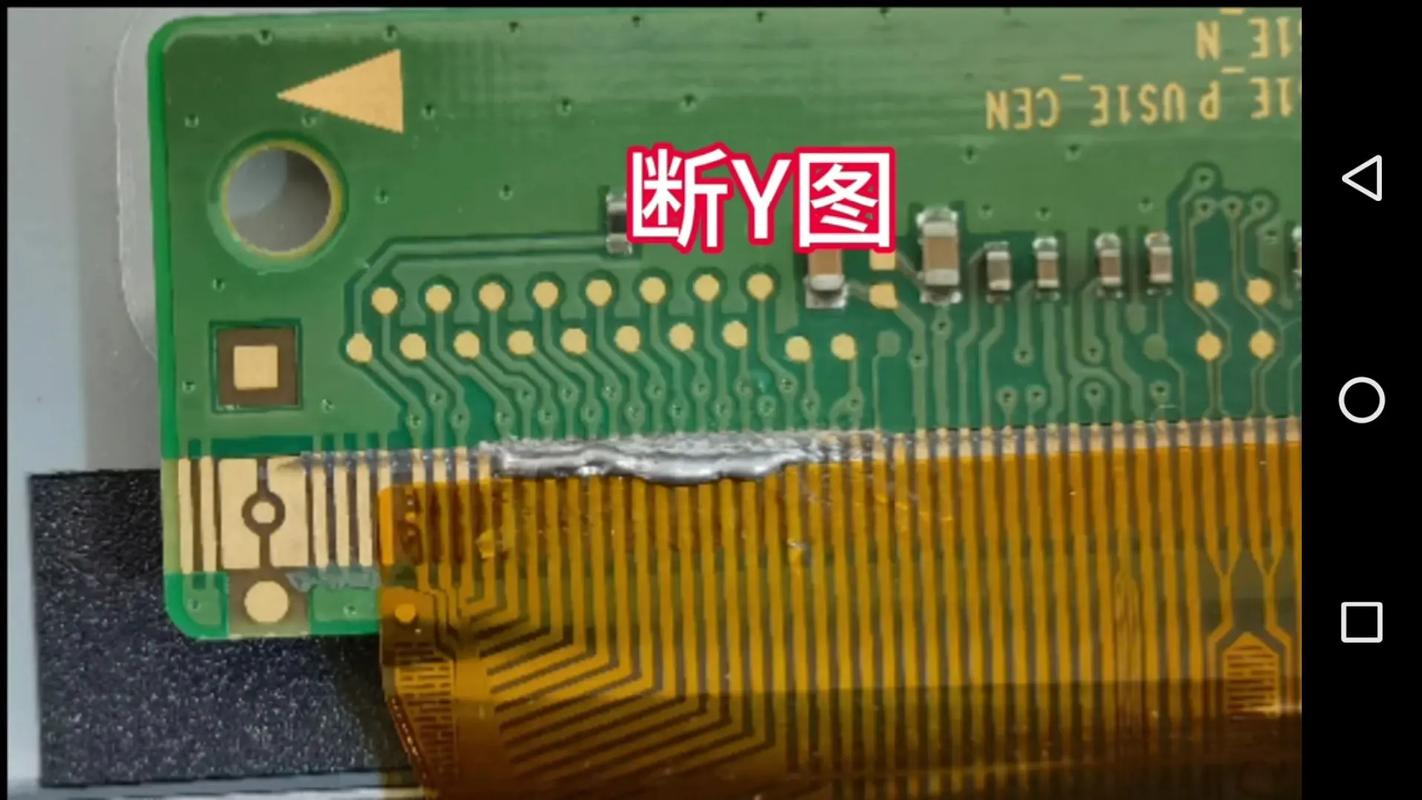

- 屏线接口与排线： 屏线种类（LVDS, TTL, COF等）、接口定义、接触不良导致的故障。
- LED背光模组工作原理： LED灯珠、驱动板（恒流源）、灯条结构。
- LED背光故障分析：
- 完全黑屏： 背光板无输出、灯条全部不亮。
- 半黑/半暗： 部分灯珠损坏或灯条接触不良。
- 局部竖线/横线： 对应的LED灯珠损坏。
- 亮度不均、闪烁： 背光驱动板故障。
- 背光板维修实战：
- 如何点亮背光（点亮测试法）。
- 如何检测灯条好坏（分段检测法）。
- 背光驱动板常见芯片（如OZ9926, LD9955等）的检测。
- 灯珠的更换方法。
- 屏幕坏点判断： 区分是驱动板问题还是屏幕本身物理损坏。
- 总成更换与维修： 更换整个屏幕总成或背光总成。
第五阶段：综合案例与特殊故障 (约15-20集)
这个阶段通过真实案例,将所学知识融会贯通。
- 开机三要素： 供电、复位、时钟的系统性排查。
- I2C总线故障： 导致功能异常、不开机等疑难杂症的排查。

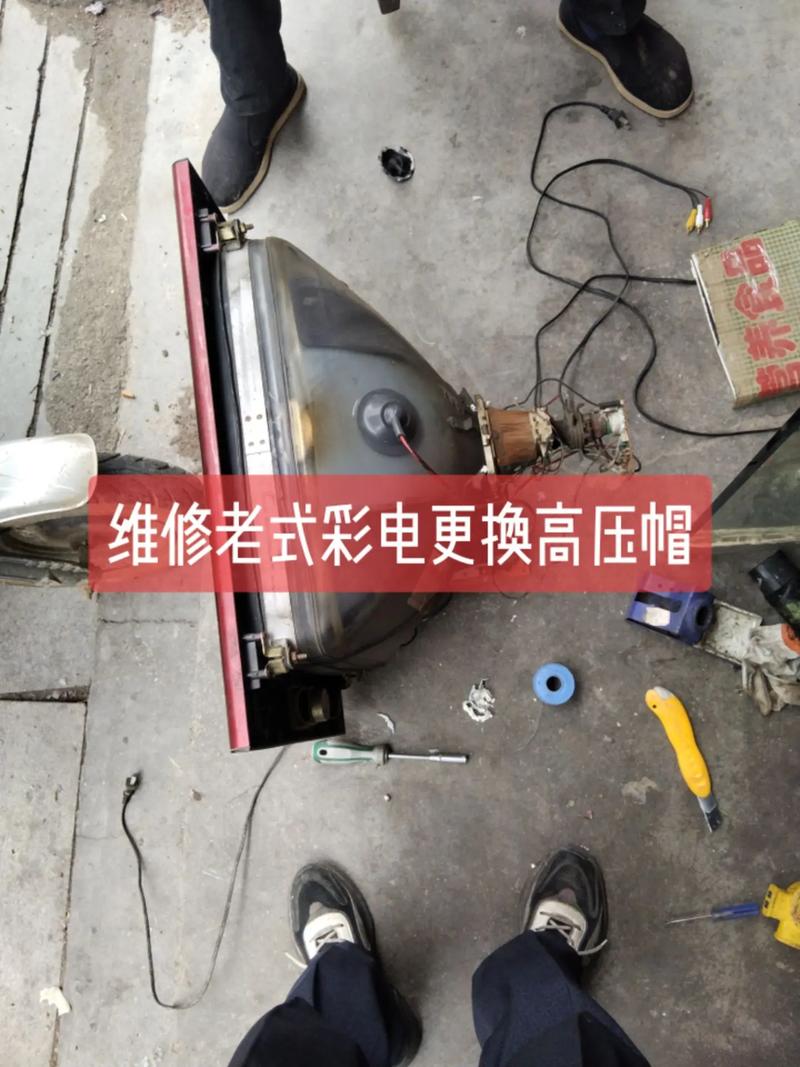

- 高压板维修（针对老式CCFL背光）： 逆变器工作原理、高压包、灯管维修。
- 逻辑板维修（针对部分高端机型）： 作用、工作原理、常见故障（图像异常）。
- 软件故障修复： 系统崩溃、应用卡顿、恢复出厂设置、刷机升级。
- 疑难杂症案例分析：
- 开机保护,指示灯闪烁，如何找到保护原因。
- 偶发性自动关机或重启。
- 图像拖影、动态模糊。
- 伴音异常（有电流声、失真）。
- 不同品牌电视的维修特点： 海信、TCL、创维、长虹、小米、索尼、三星等品牌电路设计的差异。
第六阶段：进阶与职业发展 (约5-10集)
- 图纸与原理图阅读： 如何看懂电路图，快速定位故障点。
- 维修技巧与经验总结： 闻、看、听、摸、测五字诀。
- 元器件采购与代换： 如何识别元器件型号，寻找替代料。
- 维修业务与客户沟通： 如何报价、如何解释故障、如何建立客户信任。
- 前沿技术了解： OLED、Mini-LED、QLED等新技术的维修挑战。
如何寻找这些视频资源？
您可以直接在以下平台搜索以下关键词,组合出您的“120集”教程：
推荐平台：
- Bilibili (B站)： 首选！ 搜索质量最高，UP主分享内容最丰富。
- YouTube： 国外维修教程多，视角独特，可以学习英文术语。
- 优酷、腾讯视频、爱奇艺： 也有一些老牌的维修教学视频。
核心搜索关键词（可组合使用）：
（图片来源网络，侵删）
- 基础类：
万用表使用教程、电子元器件识别、电烙铁焊接技巧 - 电源板类：
电视电源板维修、PFC电路维修、OB2268维修、L6599维修 - 主板类：
电视主板维修、CPU不工作、I2C总线、程序刷写 - 背光类：
LED背光维修、灯条检测、T-CON板维修、竖线故障 - 综合类：
电视维修实战、疑难杂症维修、电路图分析
搜索建议：
- 按品牌搜索：
海信电视维修、TCL电视维修，很多UP主专注于特定品牌。 - 按故障现象搜索：
电视黑屏维修、电视花屏维修、电视没声音维修，最直接。 - 按芯片搜索：
TDA9383维修、MSD209维修，适合进阶学习。
重要提醒
- 安全第一！ 维修涉及高压，务必在断电并确认电容完全放电后操作。
- 理论与实践结合： 看视频是学习，但真正的技术是在动手实践中获得的，建议准备一些报废的电视主板或电源板进行练习。
- 从简到难： 先从简单的电源板、接口问题入手，再挑战复杂的主板和屏幕问题。
- 建立知识库： 将学到的重要知识点、电路图、维修案例整理成笔记，方便随时查阅。
希望这份详细的学习大纲能帮助您系统地学习彩电维修技术,成功集齐您的“120集”教程！祝您学习顺利！
