[项目名称] 无线测温系统技术协议
| 协议编号 | 版本号 | V1.0 | |
|---|---|---|---|
| 甲方（采购方） | 乙方（供货方） | ||
| 签订日期 | 年 月 日 | 签订地点 |
第一章 总则
1 协议目的
本协议旨在规范和明确 [项目名称] 无线测温系统（以下简称“本系统”）的技术要求、性能指标、测试方法、验收标准及双方责任，确保系统建设满足甲方安全生产、设备管理和智能化运维的需求。
（图片来源网络，侵删）
2 适用范围
本协议适用于由乙方为甲方提供的全套无线测温系统的设计、设备制造、软件开发、系统集成、安装调试、技术培训、售后服务及验收等全过程。
3 术语和定义
- 无线测温传感器: 安装在电气设备（如开关柜、母线、变压器、电缆接头等）上,用于实时采集温度数据的无线终端设备。
- 无线测温汇聚终端: 负责接收一个区域内多个无线测温传感器的数据，并进行初步处理和打包,通过有线或无线方式上传至后台系统的网关设备。
- 后台监控软件: 部署在服务器或客户端上，用于接收、存储、显示、分析和管理所有测温数据的综合管理平台。
- 测温点: 需要进行温度监测的特定设备位置。
- 在线: 指传感器与汇聚终端或后台系统之间能够正常进行数据通信的状态。
- 离线: 指传感器与汇聚终端或后台系统之间无法正常进行数据通信的状态。
- 报警阈值: 系统预设的温度上限值，当监测温度超过此值时,系统将触发报警。
第二章 系统总体技术要求

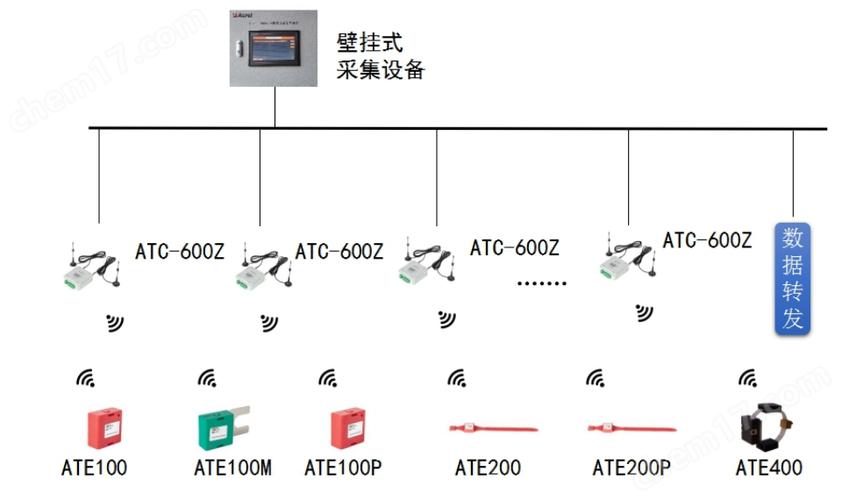

1 系统架构
本系统应采用分层、分布式架构,主要由以下三层组成：
- 感知层: 由多个无线测温传感器组成,负责采集温度数据。
- 网络层: 由无线测温汇聚终端组成，负责收集感知层数据，并通过有线（以太网、RS485等）或无线（4G/5G、LoRa等）方式将数据传输至应用层。
- 应用层: 由后台监控软件、数据库服务器、应用服务器等组成，负责数据的存储、分析、展示、报警和报表管理。
2 系统功能要求
- 实时监测: 系统应能实时、准确采集并显示所有测温点的温度数据，刷新时间应不大于 [30秒]。
- 数据存储: 系统应具备海量数据存储能力，能够存储至少 [2年] 的历史温度数据，并支持数据查询、导出（如Excel、CSV格式）。
- 报警管理:
- 支持多级报警（如预警、报警、严重报警）,并设置不同的报警阈值。
- 支持多种报警方式，包括：
- 声光报警: 在监控中心本地发出声光提示。
- 短信报警: 向指定管理人员发送报警短信。
- 平台弹窗: 在监控软件界面弹出报警信息。
- 邮件通知: 向指定邮箱发送报警邮件。
- 支持报警确认、报警复位和报警历史记录查询。
- 数据报表: 系统应能自动生成日报、月报、年报等统计报表,并支持自定义报表功能。
- 用户管理: 支持多级用户权限管理（如管理员、操作员、浏览者）,可对不同用户分配不同的操作和查看权限。
- 拓扑图展示: 能够以一次主接线图或设备布局图的形式,直观展示所有测温点的位置和实时温度状态。
- 趋势分析: 能够绘制任意测温点的历史温度曲线，支持时间范围筛选,帮助分析设备运行趋势。
- 系统自诊断: 后台软件应能自动监测各汇聚终端和传感器的在线状态,并在离线时发出提示。
3 系统性能要求
| 性能指标 | 要求 |
|---|---|
| 测温范围 | [-40℃ ~ +125℃] |
| 测温精度 | [±0.5℃] (在0~80℃范围内) 或 [±0.3℃] |
| 测温分辨率 | [0.1℃] |
| 传感器供电 | 内置高能量锂电池，设计寿命不小于 [5-8年] |
| 传感器电池低电量报警 | 当电池电量低于 [20%] 时，系统应能发出低电量报警 |
| 数据上报频率 | 默认 [10分钟/次]，可按需在 [1分钟~24小时] 范围内设置 |
| 传感器通信距离 | 在开阔环境下，点对点通信距离不小于 [100米] |
| 网络可靠性 | 支持数据重传机制，确保数据不丢失 |
| 系统并发处理能力 | 后台服务器应能支持至少 [1000个] 测温点并发数据采集 |
| 系统可用性 | 系统年可用性不低于 [99.9%] |
第三章 设备技术要求
1 无线测温传感器
- 工作温度: -40℃ ~ +85℃
- 外壳材质: 防火、阻燃、抗紫外线材料（如尼龙、陶瓷）。
- 防护等级: IP68,适用于恶劣环境。
- 安装方式: 应提供多种安装附件（如抱箍、磁吸、螺丝固定）,方便安装在设备不同位置。
- 低功耗设计: 采用休眠-唤醒机制,最大限度延长电池寿命。
- 传感器ID: 全球唯一,不可更改。
2 无线测温汇聚终端
- 通信接口:
- 上行接口: 支持 [以太网口（RJ45）、4G/5G无线、光纤、RS485]。
- 下行接口: 支持 [Sub-1G无线（如433MHz/470MHz）、LoRa、Zigbee]。
- 接入能力: 单台汇聚终端应能接入至少 [128个] 无线测温传感器。
- 数据转发: 支持透传或协议转换（如Modbus-RTU/TCP）。
- 工作温度: -20℃ ~ +70℃。
- 供电: AC/220V 或 DC/24V。
- 安装方式: 标准机柜/壁挂式安装。
3 后台监控软件
- 部署方式: 支持C/S（客户端/服务器）和B/S（浏览器/服务器）两种架构。
- 操作系统: 服务器端支持 [Windows Server 2025/2025, CentOS 7/8]；客户端支持 [Windows 10/11]。
- 数据库: 支持 [MySQL, SQL Server, Oracle] 等主流关系型数据库。
- 界面要求: 界面友好，操作简便，支持全屏显示,支持多窗口布局。
- 二次开发: 提供标准API接口，便于与其他系统（如SCADA、EMS、BIM）进行数据集成。
第四章 数据通信协议
1 传感器与汇聚终端之间
- 通信频段: ISM频段，如 [433MHz, 470MHz, 2.4GHz, Sub-GHz]。
- 通信方式: 无线射频，采用 [FSK, LoRa] 等调制技术。
- 通信协议: 自定义私有协议或符合行业标准的低功耗协议，确保通信可靠性和抗干扰性，协议应包含设备ID、温度数据、电池电量、信号强度等信息。
2 汇聚终端与后台软件之间
- 有线方式: 采用 [Modbus-RTU/TCP, TCP/IP, IEC 60870-5-104] 协议。
- 无线方式: 采用 [MQTT, CoAP] 等物联网协议，通过4G/5G/以太网接入互联网。
- 数据格式: JSON/XML等标准格式,便于解析和扩展。
第五章 环境适应性要求
- 工作环境温度: 传感器 -40℃ ~ +85℃，汇聚终端及后台服务器 [按具体设备要求填写]。
- 工作环境湿度: 5% ~ 95%（无凝露）。
- 防护等级:
- 传感器: IP68。
- 汇聚终端: IP30（室内）或 IP54（室外）。
- 抗电磁干扰: 应能通过 [IEC 61000-4-x] 系列标准测试，适应变电站、开关柜等强电磁干扰环境。
第六章 安装、调试与验收
1 安装要求
- 乙方应根据现场勘查结果,提供详细的安装方案和图纸。
- 传感器安装位置应准确、牢固,不影响设备正常运行。
- 布线应隐蔽、整齐、安全,符合电气安装规范。
2 调试要求
- 乙方负责完成系统的全部调试工作，确保所有测温点数据正常上报、报警功能正常、软件界面显示准确。
- 提供详细的调试报告。
3 验收标准
- 设备验收: 所有设备型号、规格、数量、外观及随机资料符合合同要求。
- 功能验收:
- 所有测温点数据采集准确、实时。
- 所有预设的报警功能（声光、短信、平台弹窗）均能准确触发。
- 数据存储、查询、报表、趋势图等功能正常。
- 用户权限管理功能正常。
- 性能验收:
- 系统响应时间、数据刷新频率等性能指标达到本协议要求。
- 系统连续稳定运行 [72小时] 无故障。
- 文档验收: 乙方应提交完整的竣工资料，包括：
- 竣工图纸。
- 设备清单及合格证。
- 软件操作手册。
- 系统维护手册。
- 调试报告。
第七章 技术服务与培训
1 质保期
自系统最终验收合格之日起，乙方提供为期 [24个月] 的免费质保期，质保期内，对因设备本身质量问题造成的故障,乙方应免费维修或更换。
2 技术支持
- 电话支持: 7x24小时,提供技术咨询和故障排查指导。
- 现场支持: 在接到甲方故障通知后，乙方应在 [4小时/8小时/24小时] 内响应，并在 [48小时] 内到达现场（根据地域远近约定）。
3 培训
乙方应为甲方提供不少于 [2人次] 的免费现场技术培训,内容包括：
（图片来源网络，侵删）
- 系统硬件组成及日常巡检。
- 后台软件操作（数据查看、报警处理、报表生成等）。
- 常见故障的判断与初步处理。
第八章 其他
1 知识产权
乙方应保证所提供的产品和技术不侵犯任何第三方的知识产权，系统软件的著作权归乙方所有，但甲方拥有在合同范围内永久、无偿的使用权。
2 保密条款
双方应对在合作过程中获悉的对方商业秘密和技术信息予以保密，未经对方书面同意,不得向第三方泄露。
3 协议生效
本协议一式 [肆] 份，甲乙双方各执 [贰] 份，具有同等法律效力,自双方签字盖章之日起生效。
甲方（盖章）：
（图片来源网络，侵删）
授权代表（签字）：
日期：
乙方（盖章）：
授权代表（签字）：
日期：
