一个简单的比喻：办公室的内部通讯系统
想象一下一个现代化的办公室,里面有很多员工（比如发动机、刹车系统、气囊、车灯等），在早期，老板（驾驶员）需要给每个员工下达指令，或者需要了解每个员工的工作状态，就必须一对一地沟通，这不仅效率低下，而且办公室里会布满各种电线（线路杂乱），还容易出错。
后来,公司引入了一个内部通讯系统——比如一个即时聊天群（比如企业微信或钉钉群）。
- 员工：各个汽车电子控制单元。
- 聊天群：CAN总线。
- 发送消息：某个ECU（比如刹车系统）需要报告“刹车被踩下了”，它就在群里发一条消息：“@全体成员，刹车已踩下，请相关同事（如ABS、发动机）注意！”
- 接收消息：所有员工（ECU）都能看到这条消息，但只有相关的员工（如ABS、发动机）会处理这条消息，而其他不相关的员工（如车灯、收音机）则会忽略它。
- 消息优先级：如果老板（驾驶员）同时发了“准备开会”和“着火了”两条消息，系统会确保“着火了”这条紧急消息被所有人优先看到和处理，在CAN总线里，这通过标识符来实现，数值越小，优先级越高。
这个“内部通讯系统”就是CAN总线的核心思想：用一对线缆代替成百上千根独立线缆，让车内所有电子单元在一个统一的、高效的“语言”下进行沟通。
技术定义与核心概念

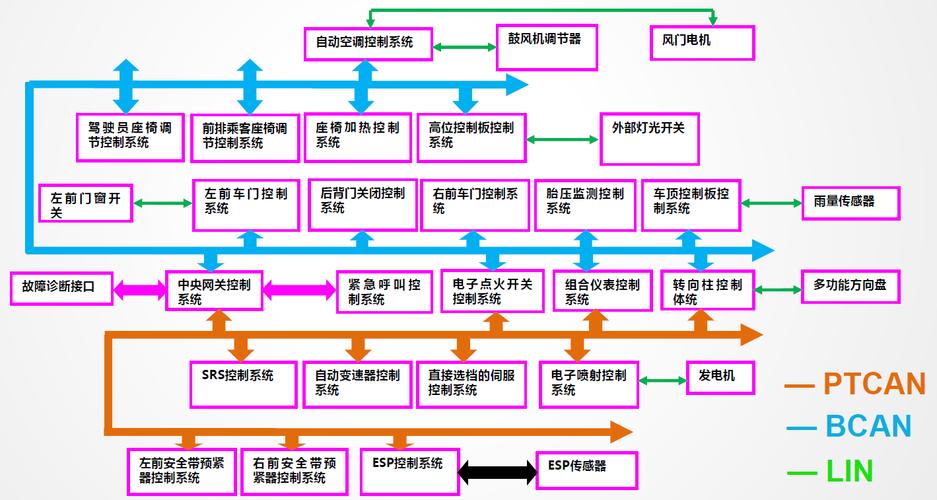

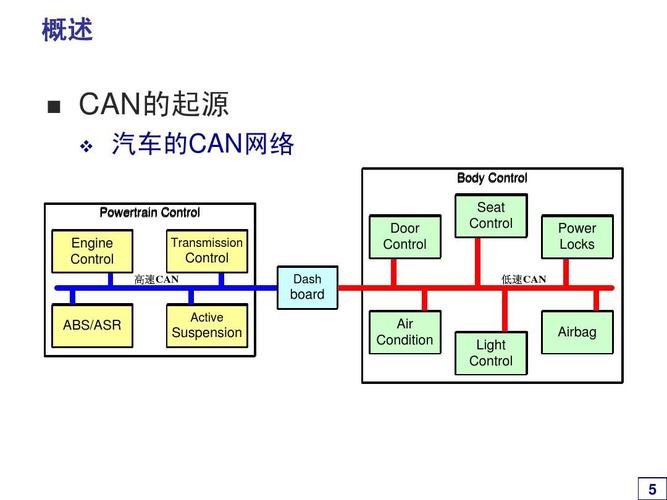

CAN（Controller Area Network，控制器局域网）总线，是一种设计用于在汽车电子系统中进行通信的串行通信协议，它是一种多主机、广播式的总线技术，允许多个电子控制单元在不依赖中央计算机的情况下相互通信。
下面我们来分解几个关键概念：
为什么需要CAN总线？（解决的问题）
在CAN总线出现之前（1980年代），汽车电子系统是“点对点”的连接方式：
- 线束复杂：一辆汽车的线束长度可达数公里，重量可达几十公斤，占据了大量空间。
- 成本高昂：大量的电线和连接器增加了制造成本。
- 可靠性差：线路越多，潜在的故障点也越多，排查和维修困难。
- 扩展性差：增加一个新的电子功能，就需要增加大量新的线路，非常不便。
CAN总线就是为了解决这些问题而生的。
CAN总线的核心构成
一个典型的CAN总线系统由以下几部分组成：
- 节点：网络中的任何设备，在汽车里，每个ECU（如发动机控制单元ECU、变速箱控制单元TCU、防抱死系统ABS等）都是一个节点。
- 控制器：通常是微控制器中的一个模块，负责处理通信协议，它决定何时发送数据、如何打包数据，以及如何解读收到的数据。
- 收发器：一个物理芯片，负责将控制器逻辑电平的信号（0V/5V）转换成总线上的差分信号，反之亦然，它还负责总线的电气特性。
- 总线线路：通常由两条线组成：CAN_H (CAN High) 和 CAN_L (CAN Low)。
- 终端电阻：在总线的两端各有一个120欧姆的电阻，它的作用是吸收信号，防止信号在总线末端反射，从而保证信号质量。
CAN总线如何工作？（关键技术原理）
a. 物理层：差分信号与“线与”逻辑
CAN总线使用差分信号进行通信。
- 逻辑 1 (隐性状态, Recessive State)：当总线空闲或发送逻辑1时，CAN_H和CAN_L的电压大约相等（约2.5V），电压差接近0V。
- 逻辑 0 (显性状态, Dominant State)：当发送逻辑0时，CAN_H被拉高到约3.5V，CAN_L被拉低到约1.5V，形成约2V的电压差。
“线与”逻辑是CAN总线的精髓，所有节点的收发器都并联在总线上。
- 如果一个节点想发送显性信号（0），它就会将CAN_H拉高、CAN_L拉低。
- 如果另一个节点想发送隐性信号（1，即不干预），它就不会改变总线电压。
- 最终结果：只要总线上有一个节点发送显性信号（0），总线就呈现显性状态（0），只有当所有节点都发送隐性信号（1）时，总线才呈现隐性状态（1）。
这种机制天然地解决了总线冲突问题：如果两个节点同时发送不同电平，总线上会优先呈现“显性”（0），发送隐性（1）的节点会检测到冲突，并自动退出发送，等待下一次机会。
b. 数据链路层：报文结构与仲裁机制
CAN总线的通信以报文为单位，一个标准的CAN 2.0A报文包含：
- 帧起始：1个显性位，标志着报文的开始。
- 仲裁段：包含11位标识符，这是最重要的部分，它定义了报文的优先级和内容类型（ID=0x001可能代表“发动机转速”，ID=0x002代表“车速”）。标识符值越小，优先级越高。
- 控制段：6位，包含数据长度码等信息。
- 数据段：0到8字节，是实际要传输的数据。
- CRC段：16位循环冗余校验码，用于接收方检查数据是否在传输中出错。
- 应答段：2位，发送节点发送完数据后，会监听总线，如果至少有一个节点正确接收，就会发一个应答信号。
- 帧结束：7个隐性位，标志着报文的结束。
仲裁机制： 这是CAN总线最巧妙的设计之一，当多个节点同时准备发送数据时，仲裁过程开始：
- 所有节点同时开始发送其报文的仲裁段（11位标识符）。
- 它们一边发送,一边监听总线上的电平。
- 如果节点发送的位与监听到的位不一致（节点A发送“隐性”1，但监听到总线是“显性”0），说明有另一个优先级更高的节点也在发送数据，节点A立即停止发送，转为接收者，并在总线空闲后重试。
- 这个过程是无损的，没有破坏性冲突，优先级高的节点总能顺利发送完自己的数据。
CAN总线的主要特点总结
- 多主机架构：任何节点都可以在总线空闲时主动发送数据，无需主控设备。
- 非破坏性总线仲裁：通过优先级标识符和“线与”逻辑，高效解决通信冲突，确保高优先级信息不被延误。
- 广播通信：所有节点都能收到总线上的所有报文，但只处理与自己相关的报文。
- 极高的可靠性：
- 强大的错误检测：CRC校验、位监控、位填充（连续5个相同电平后会插入一个相反电平，用于同步）等多种机制。
- 错误处理机制：节点能检测出错误（如位错误、填充错误、CRC错误等），并自动发送“错误帧”通知所有节点，出错的节点会自动关闭输出，防止“错误数据”污染总线。
- 实时性：高优先级的报文可以被快速发送，满足了汽车对实时控制（如刹车、气囊）的严苛要求。
- 性价比高：大大减少了线束数量、重量和成本，提高了系统的灵活性和可扩展性。
CAN总线的应用
虽然CAN总线是为汽车而生的,但现在它的应用已经非常广泛：
- 汽车领域（最主要的应用）：
- 动力系统：发动机、变速箱、电池管理系统的通信。
- 底盘系统：ABS、ESP、电动助力转向的协同控制。
- 车身系统：车窗、车灯、中控门锁、空调的集中控制。
- 信息娱乐系统：仪表盘显示、车载导航、音响系统。
- 工业自动化：生产线上的机器人、传感器、PLC之间的通信。
- 医疗设备：病房监护设备、影像设备之间的数据交换。
- 航空航天：飞机内部各子系统（如飞控、导航、通信）的通信。
- 智能家居与楼宇自动化：各种传感器和执行器的联网控制。
CAN总线技术本质上是一种为解决复杂分布式系统通信问题而设计的、高度可靠、实时且低成本的“局域网”协议，它通过一对差分信号线和一套巧妙的仲裁与错误检测机制，让汽车内部的众多“电子大脑”（ECU）能够高效、有序地协同工作，是现代汽车电子技术的基石。
