变频电源设备技术要求规范
总则
1. 目的：本技术规范旨在规定用于 [请填写具体应用场景，如：XX实验室测试、XX生产线供电] 的变频电源设备的性能、功能、安全、环境适应性等方面的技术要求，以确保设备能够满足其预定用途，保证测试或生产的准确性、稳定性和可靠性。

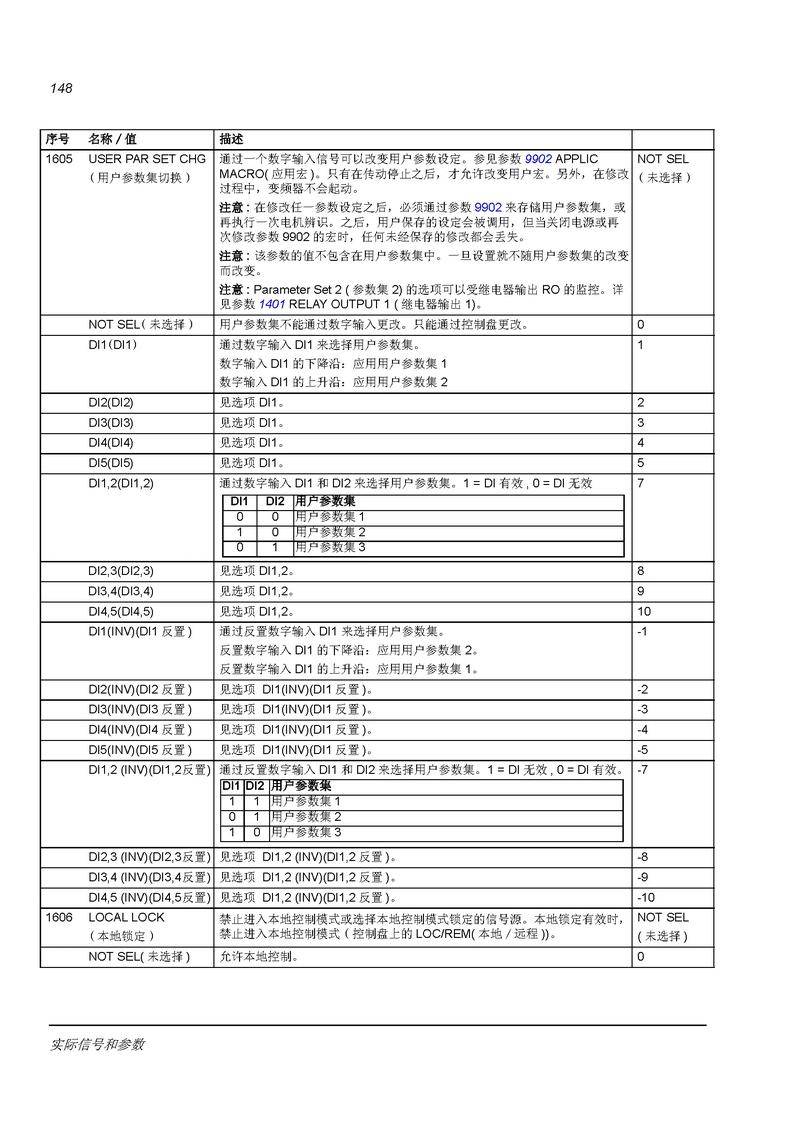

（图片来源网络，侵删）
2. 适用范围：本规范适用于所有参与本项目投标的变频电源设备（以下简称“设备”）。
3. 标准遵循：设备的设计、制造、测试和检验应符合以下（但不限于）国家/国际标准和规范：
- IEC 61000-6-x 系列：电磁兼容性（EMC）
- IEC 61558 / IEC 62368-1：信息技术设备安全标准
- GB/T 17626 系列：电磁兼容 试验和测量技术
- GB 4943.1：信息技术设备安全 第1部分：通用要求
- GB/T 15543：三相电压不平衡
- GB/T 12325：电能质量 供电电压偏差
- GB/T 14549：电能质量 公用电网谐波
- ISO 9001：质量管理体系
性能参数
1. 输入特性
- 输入电压： [3相，380V ±10%] 或 [单相，220V ±10%]
- 输入频率： [50Hz / 60Hz ±5%]
- 输入相数： [3相]
- 输入功率因数： ≥ 0.95 @ 满载
- 输入电流波形失真度： ≤ 5% @ 满载
2. 输出特性

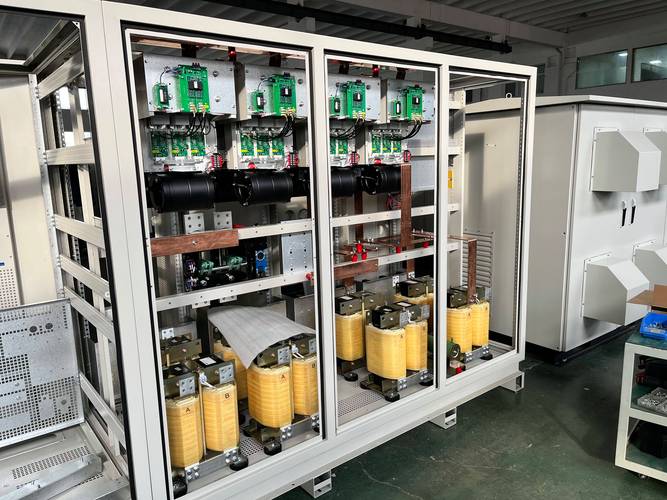

（图片来源网络，侵删）
- 输出电压：
- 额定值： [3相，0-380V] 或 [单相，0-220V]
- 调节范围： [0-150% 额定电压]
- 调节精度： ≤ ±0.5% (设定值)
- 稳定度： ≤ ±0.5% (电网波动 ±10%，负载变化 0-100%)
- 输出频率：
- 额定值： [50Hz / 60Hz]
- 调节范围： [0.1Hz - 1000Hz] 或根据需求设定
- 调节精度： ≤ ±0.01Hz
- 频率稳定度： ≤ ±0.01Hz (电网波动 ±10%，负载变化 0-100%)
- 输出波形：
- 类型：纯正弦波
- 波形失真率 (THD)： ≤ 1% @ 阻性满载
- 输出能力：
- 额定容量： [30 kVA]
- 额定电流： [45.6 A]
- 过载能力： [120% 额定电流，可持续60秒；150% 额定电流，可持续10秒]
- 相位平衡：
- 电压不平衡度： ≤ 1%
- 电流不平衡度： ≤ 3% @ 对称负载
功能要求
1. 基本操作功能
- 本地控制：设备面板上应配备清晰的LCD/LED显示屏、数字键盘和功能按键，可方便地进行电压、频率、相位的设定和启停操作。
- 远程控制：标配至少一种远程控制接口（如RS-232, RS-485, Ethernet (TCP/IP)），并提供完整的通信协议文档，支持通过PC软件进行远程监控和参数设置。
2. 波形与调制功能
- V/F曲线可调：支持多种V/F曲线模式（如线性、平方曲线、自定义曲线），以适应不同类型的电机负载。
- PWM载波频率可调：载波频率应在 [2kHz - 15kHz] 范围内可调，以平衡电机噪音和损耗。
- 特殊波形输出： [可选] 如需要，应能输出方波、阶梯波等特定波形。
3. 保护功能
- 输入保护：输入缺相、输入过压、输入欠压保护。
- 输出保护：输出过压、输出欠压、输出过流、输出短路、输出过载保护。
- 温度保护：内部关键元器件（如IGBT）的温度监测和过热保护。
- 其他保护：如直流母线过压保护、熔断器保护等。
- 保护动作：发生故障时，设备应能自动切断输出并锁定，同时在显示屏上清晰显示故障代码和原因，需具备故障复位功能。
4. 监控与显示功能

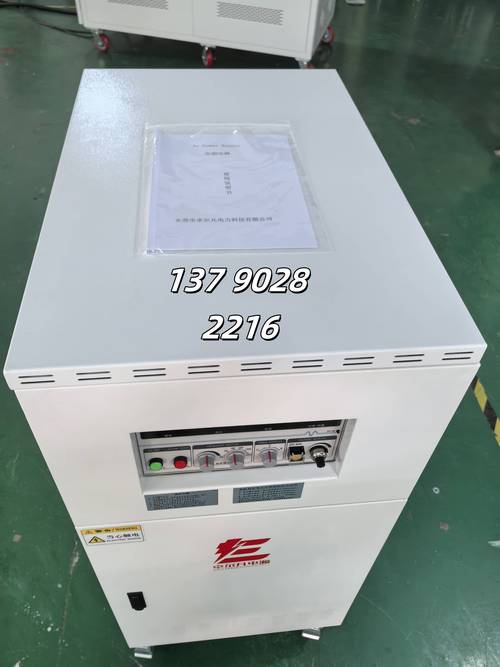

（图片来源网络，侵删）
- 实时显示：LCD屏幕应实时显示输入/输出电压、电流、频率、功率、功率因数、运行时间、设定值等关键参数。
- 数据记录： [可选] 应具备历史数据记录功能，可记录至少1000条事件（如开关机、故障报警等）。
5. 通讯接口
- 标准接口：至少提供 [RS-485 (Modbus RTU协议)] 接口。
- 高级接口： [可选] 提供 Ethernet (TCP/IP, Modbus TCP) 接口，方便接入工厂自动化系统或SCADA系统。
- 软件：提供免费的上位机监控软件，支持参数设置、状态监控、数据记录和波形显示。
机械结构与环境适应性
1. 结构与外观
- 机箱：采用 [冷轧钢板] 材质，表面进行静电喷涂处理，坚固耐用，防护等级不低于 IP20。
- 散热：采用强制风冷或风冷+水冷（根据功率）方式，确保在满载和最高环境温度下稳定运行，风扇应有监控和故障报警功能。
- 布局：内部布局合理，元器件布局清晰，维护方便，应预留足够的电气间隙和爬电距离。
2. 显示与操作面板
- 显示屏： [7英寸彩色触摸屏]，中文界面，显示清晰，响应灵敏。
- 按键：手感良好，功能明确，寿命长。
3. 环境适应性
- 工作温度： [0°C ~ 40°C]
- 存储温度： [-20°C ~ 60°C]
- 相对湿度： [20% ~ 90% (无冷凝)]
- 海拔： ≤ 1000米
- 防护等级：IP20 (基本防护)，如需更高防护等级（如IP54），需特别注明。
- 噪音：在距离设备1米处，噪音应 ≤ [65 dB(A)]。
4. 安装与尺寸
- 安装方式： [落地式/机架式]
- 外形尺寸 (长×宽×高)： [请提供具体尺寸或范围]
- 重量： [请提供具体重量]
- 进/出线口：应提供标准的电缆引入装置，方便用户接线。
电磁兼容性
1. 传导骚扰：应符合 CISPR 11 Class A 或 Class B (根据应用环境) 的要求。 5.2. 辐射骚扰：应符合 CISPR 11 Class A 或 Class B 的要求。 5.3. 抗扰度：
- 静电放电抗扰度：符合 IEC 61000-4-2 Level 3 或更高。
- 电快速瞬变脉冲群抗扰度：符合 IEC 61000-4-4 Level 3 或更高。
- 浪涌抗扰度：符合 IEC 61000-4-5 Level 3 或更高。
- 电压暂降、短时中断和电压变化抗扰度：符合 IEC 61000-4-11 要求。
可靠性与安全
1. 平均无故障时间：MTBF ≥ [50,000] 小时。 6.2. 平均修复时间：MTTR ≤ [2] 小时（指提供备件和技术支持的情况下）。 6.3. 安全认证：设备必须通过 CCC (中国)、CE (欧盟) 等强制性安全认证。 6.4. 绝缘：
- 输入-输出绝缘：应能承受 [AC 3000V, 1分钟] 的耐压测试。
- 输入-地/输出-地绝缘：应能承受 [AC 1500V, 1分钟] 的耐压测试。 6.5. 接地：设备必须设有牢固的保护接地端子，并标有清晰的接地符号(⊥)。
供货范围与服务
1. 供货范围：
- 主机一台（含内部所有元器件）
- 操作手册、使用说明书、维护手册（纸质版及电子版）
- 出厂测试报告
- 合格证
- [可选] 通信线缆、上位机监控软件安装盘
2. 质量保证期：自设备最终验收合格之日起，不少于 24个月。
3. 技术支持与培训：
- 投标方需提供7x24小时电话技术支持。
- 提供不少于 [2人天] 的现场安装、调试和操作人员培训。
- 提供至少 [5年] 的备件供应保障。
4. 交付时间：合同签订后，[60] 个工作日内交付。
测试与验收
1. 工厂测试：投标方需在出厂前对设备进行全面测试，并提供详细的测试报告，证明设备满足本规范所有要求。 8.2. 现场验收：设备到货安装完毕后，由供需双方共同进行现场验收，测试项目应至少包括：
- 基本功能测试（启停、调压、调频）
- 精度测试（电压、频率的设定值与实际值）
- 保护功能测试（模拟过压、过流、短路等）
- 波形质量测试（用示波器或功率分析仪测量THD）
- 通讯功能测试
3. 验收标准：所有测试结果均应符合本技术规范的要求，双方签署《设备验收合格报告》。
附件：
- 附件A：设备外形尺寸图
- 附件B：通信协议详细说明
- 附件C：备件清单及价格
