第一部分：稳压电源工作原理简述
在动手维修前,了解基本原理至关重要，一个典型的线性稳压电源（如LM7824开关电源）大致由以下几个部分组成：

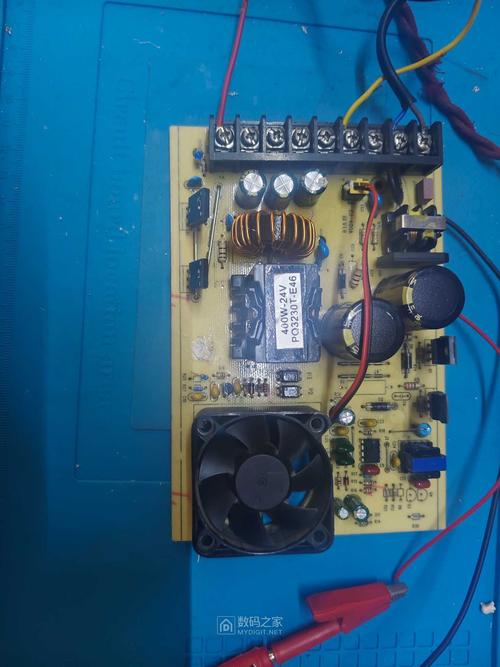

（图片来源网络，侵删）
- 输入变压器: 将市电（如220V AC）降压到较低的交流电压（例如AC 30V）。
- 整流电路: 通常由4个二极管组成桥式整流器，将低压交流电（AC）转换为脉动的直流电（DC）。
- 滤波电路: 通常是一个大容量的电解电容，用于平滑脉动的直流电，减少纹波。
- 稳压电路: 这是核心部分。
- 线性电源: 使用大功率三极管（调整管）和稳压IC（如LM7824），通过调整三极管上的压降来维持输出电压恒定，优点是纹波小，缺点是效率低、发热量大。
- 开关电源: 使用开关管（MOSFET）、电感、电容和控制芯片，通过高速开关动作来储能和释能，从而稳定电压，优点是效率高、体积小，缺点是电路复杂、纹波较大。
- 输出滤波: 一个较小的电容，用于进一步滤除高频噪声和纹波，提供纯净的直流输出。
- 保护电路: 包括过流保护、过压保护、短路保护等。
第二部分：维修前的安全准备与工具
安全第一！ 24V电源虽然电压不高，但输入端是220V高压，非常危险！
必备工具：
- 万用表: 数字万用表是首选，用于测量电压、电阻、通断。
- 绝缘工具: 绝缘螺丝刀、尖嘴钳等。
- 示波器 (可选但强烈推荐): 对于诊断纹波、振荡等疑难杂症非常有帮助。
- 负载电阻 (大功率): 例如汽车灯泡、水泥电阻，用于测试电源带载能力。
- 替换元件: 常见的保险丝、整流桥、电解电容、稳压IC等。
安全步骤：
- 断电并确认: 拔下电源插头，等待几分钟，让内部大电容放电，用万用表测量输入端和输出端之间的电阻，确认没有大电容存留高压。
- 隔离操作: 在绝缘工作台上操作，确保身体不接触任何可能带电的部件。
- 单手操作: 测量时，尽量只用一只手操作，另一只手放在背后，防止电流通过心脏。
第三部分：系统化维修流程（“望闻问切”）
遵循这个流程,可以高效地定位故障点。

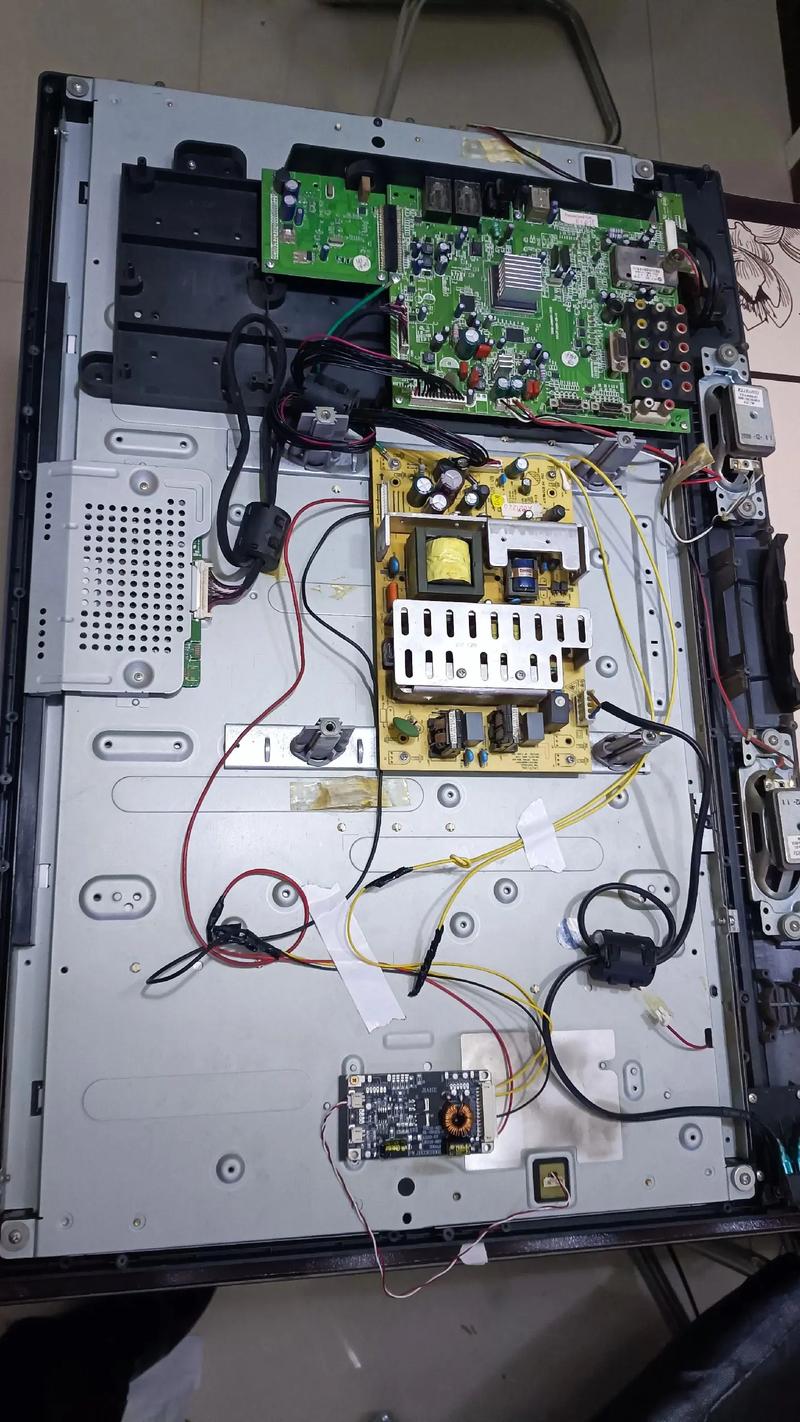

（图片来源网络，侵删）
第1步：初步检查与外观观察 (“望闻问切”之“望”)
- 看:
- 保险丝: 检查电源输入端的保险丝是否熔断，如果熔断，可能是后面电路有严重短路。
- 元件: 观察是否有明显烧黑、炸裂、鼓包的元件，特别是电解电容、整流桥、大功率三极管/MOSFET。
- PCB板: 查看PCB板上是否有烧焦的痕迹、虚焊的焊点或铜箔烧断。
- 接线: 检查是否有电线松动、脱焊或短路。
第2步：通电测压，分段排查 (“望闻问切”之“切”)
这是最核心的步骤,我们沿着信号流向，逐点测量电压。
测量前： 确保保险丝是好的，且没有明显的短路点。
A. 测量输入电压
- 在未插电的情况下,用万用表电阻档测量电源输入插头两端的电阻，正常情况下应有几百千欧以上的阻值（取决于内部电路），如果阻值很小或接近0，说明输入端存在短路，切勿通电！
- 插上电,用万用表交流电压档测量输入端（通常是变压器初级）应有约220V AC。
B. 测量变压器次级输出
- 用万用表交流电压档测量变压器次级两端，正常应有约24-30V AC的交流电压。
- 无电压: 可能是变压器初级开路、保险丝熔断或供电问题。
- 电压正常: 进入下一步。
C. 测量整流滤波后电压
- 用万用表直流电压档测量整流桥输出端（即大滤波电容的正负极）。
- 无电压: 检查整流桥是否损坏（二极管开路或短路）、滤波电容是否短路。
- 电压远低于正常值: 正常值应为AC电压的1.4倍左右（例如30V AC * 1.4 ≈ 42V DC），如果很低，说明整流桥或滤波电容有问题。
- 电压正常: 进入下一步。
D. 测量稳压电路输出
- 用万用表直流电压档测量电源的输出端子。
- 无电压 (但前级正常): 故障在稳压电路，重点检查：
- 线性电源: 稳压IC（如LM7824）是否损坏、其输入/输出引脚电压是否正常、调整管是否开路或短路。
- 开关电源: 控制芯片是否起振（用示波器看PWM波形）、开关管是否损坏、反馈电路是否开路。
- 电压不稳定或偏低: 可能是稳压IC性能变差、滤波电容失效、负载过重。
- 电压过高: 立即断电！ 这通常是稳压电路完全失效，可能损坏后续设备，重点检查稳压IC的反馈电路元件（如分压电阻、光耦）是否开路或损坏。
- 无电压 (但前级正常): 故障在稳压电路，重点检查：
第3步：带载测试
如果空载电压正常,但接上设备后电压下降或设备工作不正常，说明电源带载能力差。
- 方法：在输出端接上一个合适的负载（如24V/5A的电源可接一个24V/24W的汽车灯泡）。
- 观察：
- 输出电压是否稳定在24V。
- 电源本身是否严重发热。
- 如果电压下跌严重,可能是整流桥内阻变大、滤波电容容量不足、或稳压电路的大功率管驱动能力不足。
第四部分：常见故障点及维修案例
故障现象1：完全无输出，指示灯不亮
-
原因分析:
- 保险丝熔断: 这是最常见的原因，说明后级电路有严重短路。
- 电源线或开关损坏。
- 变压器开路。
- 输入电路开路。
-
维修步骤:
- 断电，用电阻档测量输入端电阻。 如果阻值为0或很小，说明短路。
- 查找短路点:
- 断开变压器次级与整流桥的连接，再次测量输入端电阻，如果恢复正常，说明短路在变压器次级以后。
- 逐一断开整流桥、滤波电容、稳压电路的输入端，每断开一处就测一次电阻，找到导致短路的那个部分。
- 常见短路元件: 滤波电容击穿短路、整流桥击穿短路、稳压IC内部短路、开关管击穿短路。
- 更换损坏的元件后，务必检查其他相关元件是否因短路而受损，然后再通电测试。
故障现象2：输出电压严重偏低（例如输出10V）
-
原因分析:
- 负载过重: 后端设备短路或电流过大。
- 整流桥中有一个或多个二极管开路，变成半波整流，导致输出电压和电流能力下降。
- 滤波电容失效（容量减小），导致电压无法稳定，纹波很大。
- 稳压IC性能不良或损坏，无法维持正常输出电压。
- 开关电源的反馈环路开路，导致控制器工作在占空比很小的状态。
-
维修步骤:
- 断开负载，测量空载电压。 如果空载电压恢复正常，说明是负载问题。
- 如果空载电压仍然偏低：
- 测量整流桥后的直流电压,如果也偏低，问题在整流滤波部分。
- 重点检查整流桥和滤波电容，电容可以用一个好的同规格电容并联测试，或者用电容表测量容量。
- 如果整流滤波后电压正常,但输出电压低，问题在稳压电路，检查稳压IC的输入/输出压差是否正常，或更换IC试试。
故障现象3：输出电压偏高且不可调（例如输出30V）
-
原因分析:
- 稳压电路失效！ 这是最危险的情况。
- 线性电源: 稳压IC（如LM7824）损坏，或者其接地端开路。
- 开关电源: 反馈电路开路（如光耦损坏、取样电阻开路），导致控制器失去反馈，输出电压飙升到最高值。
-
维修步骤:
- 立即断电！ 防止损坏贵重设备。
- 重点检查稳压IC的反馈引脚和外围元件。
- 对于开关电源,检查光耦、431精密稳压管以及相关的分压电阻是否正常。
- 找到损坏的元件（通常是光耦或431）并更换。
故障现象4：输出电压有较大纹波或噪声
-
原因分析:
- 滤波电容失效，特别是输出端的滤波电容。
- 稳压IC自身性能不良。
- 开关电源的开关频率噪声，可能是布局或元件问题。
- 负载电流变化大。
-
维修步骤:
- 更换输入和输出端的滤波电容，这是最常见的原因。
- 检查所有接地是否良好。
- 对于开关电源,可以在输出端并联一个小容量（如0.1uF）的瓷片电容来滤除高频噪声。
维修24V稳压电源,遵循“安全第一、由简到繁、分段排查”的原则。
- 先看外观，寻找明显故障。
- 测输入，确认供电和保险。
- 顺藤摸瓜，从AC输入到DC输出，逐级测量电压，定位故障在哪一个功能块。
- 缩小范围，在故障块内，对可疑元件（电容、二极管、IC）进行重点排查和替换。
对于初学者,建议从线性电源开始维修，因为其结构相对简单，掌握了基本方法后，再挑战更复杂的开关电源，祝您维修顺利！
