可以把DSP芯片的技术指标分为两大类：核心性能指标和外设与系统指标。

核心性能指标

这类指标直接决定了DSP的计算能力和处理速度，是衡量其“性能”的核心。

运算速度

这是最直观的性能指标，但有多种衡量方式,需要理解其区别：

• MIPS (Million Instructions Per Second - 每秒百万条指令)

  • 含义：衡量DSP每秒能执行多少条指令，这是一个比较粗略的指标，因为它没有区分指令的复杂度和实际完成的计算量,一个简单的数据移动指令和一个复杂的FFT点积指令都算作一条指令。
  • 用途：常用于初步比较不同架构DSP的指令执行吞吐量。

• MMACs (Million Multiply-Accumulate Operations Per Second - 每秒百万次乘加运算)


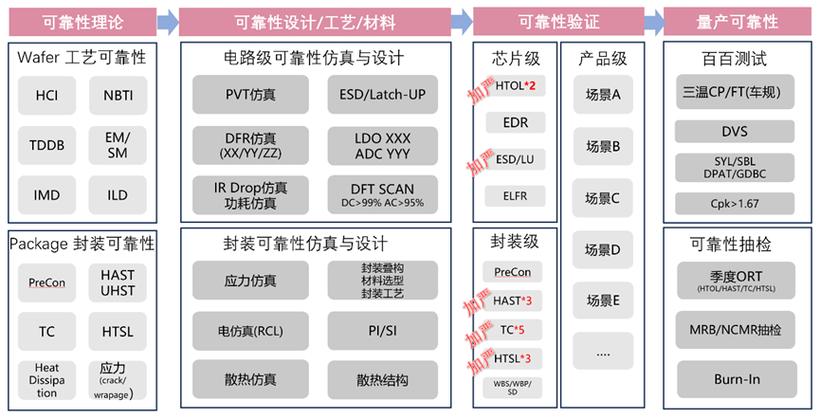

  （图片来源网络，侵删）
  • 含义：Y = A*X + B 是DSP中最核心、最频繁的运算（FIR滤波器、FFT等），MMACs衡量DSP每秒能完成多少次这样的乘加运算，由于乘加运算是数字信号处理的基础，MMACs是衡量DSP性能最常用、最核心的指标之一。
  • 用途：非常适合评估DSP在滤波、变换等典型算法上的处理能力，一个1 GHz主频的DSP，如果其MAC单元在一个时钟周期内完成一次乘加，其理论峰值性能就是 1000 MMACs。

• MFLOPS (Million Floating-Point Operations Per Second - 每秒百万次浮点运算)

  • 含义：衡量DSP每秒能完成多少次浮点运算（加、减、乘、除），对于需要高精度运算的应用（如音频、视频、雷达）,这个指标非常重要。
  • 用途：适用于科学计算、高精度信号处理等场景,定点DSP通常不提供这个指标。

• 核心频率 / 主频

  • 含义：DSP内核的工作时钟频率，单位通常是MHz或GHz，主频越高,理论上执行指令的速度越快。
  • 注意：不能只看主频！ 架构的效率同样重要，一个低主频但采用超标量、超流水线技术的DSP,其性能可能超过一个高主频但架构简单的DSP。

架构特性

这是决定DSP性能潜力的“基因”,比单纯看速度指标更重要。

• 哈佛架构


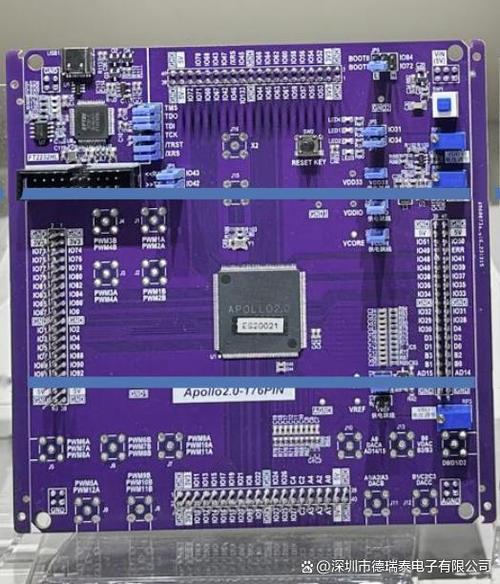

  （图片来源网络，侵删）
  • 特点：与传统的冯·诺依曼架构（程序和数据共用一个总线）不同，哈佛架构拥有独立的程序总线和数据总线，这使得DSP可以同时读取指令和操作数，极大地提高了数据吞吐率，特别适合高速、重复的运算。
  • 现代发展：现代DSP多采用改进的哈佛架构，增加了第二条数据地址总线，或拥有片上缓存,进一步提升了效率。

• 流水线

  • 特点：将一条指令的执行过程（取指、译码、执行、访存、写回）分解为多个阶段，多个指令的不同阶段在时间上重叠执行，这就像工厂的流水线，虽然单条指令的执行时间没有变短，但平均每个时钟周期都能完成一条指令,大大提高了整体吞吐率。
  • 深度：流水线的级数越多，潜在的吞吐率越高，但也会增加分支预测失败等带来的“流水线冲刷”开销。

• 并行处理能力

  • VLIW (Very Long Instruction Word - 超长指令字)

    • 原理：编译器将多条可以并行执行的指令“打包”成一条超长的指令字,DSP硬件在一个时钟周期内解码并执行这条长指令中的所有子指令。
    • 优点：硬件设计相对简单,功耗较低。
    • 缺点：对编译器的依赖性极强,需要算法有高度的并行性才能发挥性能。
    • 代表厂商：TI (C6000系列)。

  • SIMD (Single Instruction, Multiple Data - 单指令多数据)

    • 原理：一条指令可以同时对多个数据（例如一个向量或一个数据包）进行相同的操作,一次将4个16位数据相加。
    • 优点：非常适合数据密集型的信号处理任务,如向量和矩阵运算。
    • 代表厂商：ADI (Sharc系列), NXP (StarCore)。

  • 多核架构

    • 原理：在单个芯片上集成多个DSP核心,或DSP核心与ARM核心等异构核心。
    • 优点：通过并行处理多个任务或分块处理大数据，实现性能的线性或超线性增长,是突破单核性能瓶颈的主要途径。

内存系统

DSP的性能很大程度上受限于内存访问速度,因此内存系统是其关键组成部分。

• 片上内存

  • SRAM (静态随机存取存储器)：速度快，但成本高，容量小，通常用作高速缓存或数据/程序存储。
  • DRAM (动态随机存取存储器)：速度较慢，但容量大，成本较低,一些高端DSP会集成DRAM。
  • 关键指标：容量（多大）和带宽（多快，单位是GB/s），内存带宽是连接DSP核心和内存的“高速公路”，带宽不足会导致核心“饥饿”,性能无法发挥。

• 缓存

  • 作用：存放最近将要使用的指令和数据，减少对外部慢速存储器（如DDR SDRAM）的访问次数,从而提高性能。
  • 关键指标：大小（如64KB L1 Cache, 1MB L2 Cache）和结构（分离的I/D Cache还是统一的Cache）。

• 内存总线宽度

  • 含义：DSP与外部存储器进行数据交换的通道宽度，单位是位（bit），如32位、64位、128位。
  • 影响：总线宽度直接影响外部内存带宽，在200MHz的总线下，64位总线能提供 200MHz * 64bit / 8 = 1.6 GB/s 的理论带宽。

外设与系统指标

这类指标决定了DSP如何与外部世界（传感器、执行器、其他芯片）交互，以及其功耗、成本和开发难度。

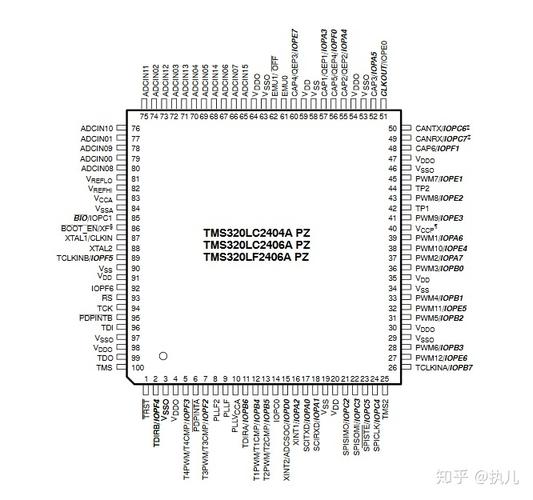

外设接口

• DMA (Direct Memory Access - 直接内存访问)

  • 重要性：极其重要！ DMA允许外设在无需DSP核心干预的情况下，直接与内存进行高速数据传输，这解放了DSP核心，使其可以专注于复杂的计算任务，而不是耗费在数据搬运上,一个强大的DMA控制器是高性能DSP的标配。

• 串行接口

  • SPI (Serial Peripheral Interface)：全双工、高速、点对或多点通信。
  • I2C (Inter-Integrated Circuit)：半双工、低速，用于连接传感器、EEPROM等低速外设。
  • UART (Universal Asynchronous Receiver/Transmitter)：异步串行通信,常用于与PC或模块通信。

• 并行接口

  • EMIF/External Memory Interface (外部存储器接口)：用于连接外部SRAM、Flash、SDRAM等存储器,是扩展大容量内存的关键。

• 高速串行接口

  • PCIe (Peripheral Component Interconnect Express)：用于与PC、FPGA或其它处理器进行高速数据交换。
  • Ethernet (以太网)：实现网络化、分布式处理系统的基础。
  • SRIO (Serial RapidIO)：主要用于板卡间和机箱内的高速、低延迟通信,常见于通信和军用领域。

• 专用接口

  • McASP/McBSP (Multichannel Audio Serial Port)：专门为音频应用设计的串行接口，支持I2S、TDM等格式。
  • CAN (Controller Area Network)：汽车电子领域的标准总线。
  • ADC/DAC接口：片上集成的模数/数模转换器接口,简化与前端模拟电路的连接。

功耗

对于移动设备、物联网和嵌入式系统来说,功耗是关键考量因素。

• 动态功耗：与芯片的工作频率和电压成正比，通常有多种低功耗模式,可以在不工作时关闭部分模块或降低时钟频率以节省电能。
• 静态功耗：芯片处于待机状态时的漏电功耗。

开发工具与生态系统

“好马配好鞍”,强大的工具链和生态系统能极大降低开发难度和成本。

• 集成开发环境：如TI的Code Composer Studio (CCS)，ADI的CrossCore Embedded Studio，提供代码编辑、编译、调试、仿真等一站式服务。
• 编译器：C/C++编译器的优化能力至关重要，特别是对于VLIW架构,编译器的好坏直接决定了性能上限。
• 实时操作系统：如SYS/BIOS (TI), Nucleus, FreeRTOS，提供任务调度、中断管理、内存管理等核心功能。
• 软件库：厂商提供的经过高度优化的数学库（如DSPLIB, IMGLIB, BIOS）,能极大加速开发并保证性能。
• 硬件支持：如JTAG/SWD调试接口、仿真器、开发板等。

总结与如何选择

选择流程建议：

1. 明确需求：首先确定你的应用需要处理什么信号（音频、视频、雷达？）、算法的复杂度、需要达到的实时性要求、以及数据吞吐量。
2. 计算所需性能：通过算法分析，估算出系统所需的MMACs或MFLOPS值，并留出一定的余量（通常20%-50%）。
3. 评估外设需求：根据输入输出信号源，确定需要哪些接口（如ADC、McASP、以太网、PCIe等）。
4. 考虑功耗和成本：根据应用场景,设定功耗预算和成本上限。
5. 查阅厂商资料：根据以上筛选条件，在TI、ADI、NXP等主流厂商的产品手册中寻找匹配的型号。
6. 验证工具链和生态：确认所选型号有成熟的开发工具、软件库和技术支持,可以大大缩短开发周期。

通过这样系统性的分析,你就能为你的项目选出最合适的DSP芯片。
