射频技术 原理与运用
射频技术是现代无线通信的基石，它就像我们看不见的“空气高速公路”，承载着声音、数据和图像等信息，在空中自由穿梭，从你口袋里的手机，到家里的Wi-Fi，再到医院的核磁共振,射频技术无处不在。
（图片来源网络，侵删）
第一部分：核心原理——射频是什么？
基本定义
- 射频：特指频率范围在3 kHz到300 GHz之间的电磁波，这个频率范围内的电磁波，可以沿着导体（如电缆）传播,也可以在自由空间中以电磁波的形式辐射和传播。
- 本质：它是一种高频交流变化的电磁场,其振荡速度非常快。
核心原理：调制与解调
射频技术最核心的原理，就是如何将我们想要传递的低频信息（如声音、文字、图片），“搭载”到高频的射频载波上进行传输，这个过程就是调制，接收方再把信息从载波上“卸载”下来，这个过程就是解调。
我们可以用一个简单的比喻来理解：
- 射频载波：就像一辆高速行驶的卡车。
- 信息（基带信号）：就像我们要运送的货物（比如一箱苹果）。
- 调制：把苹果装上卡车的过程。
- 解调：到达目的地后,把苹果从卡车上卸下来的过程。
为什么要调制？ 直接发送低频信息（如音频信号）有几个缺点：
- 天线尺寸巨大：根据天线理论，天线尺寸需要与信号波长（λ = c/f，c是光速，f是频率）相匹配才能有效辐射，低频信号（如1kHz）的波长长达300公里，需要的天线不现实，而高频射频信号（如900MHz）的波长只有约33厘米,天线可以做得非常小巧。
- 避免信号干扰：如果所有设备都直接发送原始低频信号，它们会混杂在一起，无法区分，通过将不同信息调制到不同频率的载波上，可以实现“多车道”并行传输,互不干扰。
主要的调制方式：
（图片来源网络，侵删）
- 幅度调制：就像用货物（信息）的多少来改变卡车（载波）的载重（振幅）,AM广播就是典型的例子。
- 频率调制：就像用货物（信息）来改变卡车（载波）的行驶速度（频率），FM广播音质更好,抗干扰能力强。
- 相位调制：就像用货物（信息）来改变卡车（载波）的前进方向（相位），现代通信（如4G/5G）更多使用更高效的正交幅度调制，它同时改变了载波的幅度和相位,可以在一个载波上传输更多数据。

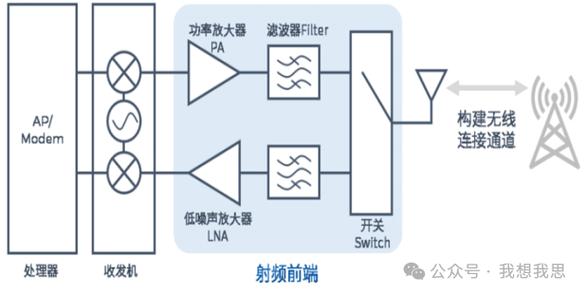

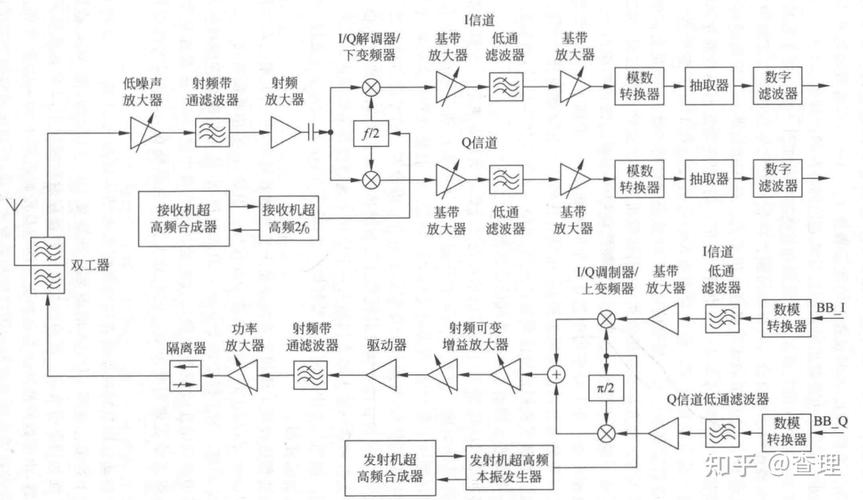

射频系统的基本组成
一个完整的射频通信系统通常包括以下几个关键部分：
-
发射机：
- 振荡器：产生稳定的高频射频载波信号。
- 调制器：将基带信号（信息）加载到载波上。
- 功率放大器：将调制后的微弱信号放大,使其有足够的能量进行远距离传输。
-
天线：
- 发射天线：将功率放大器输出的高频电流信号转换成电磁波,辐射到空间中。
- 接收天线：将空间中的电磁波转换成微弱的高频电流信号,送给接收机。
-
接收机：
（图片来源网络，侵删）- 低噪声放大器：首先放大从天线接收到的微弱信号,同时尽可能少地引入自身噪声。
- 混频器：将接收到的射频信号与本地振荡器产生的信号进行“混合”，将其转换成频率更低的中频信号,便于后续处理。
- 解调器：从中频信号中提取出原始的基带信息（声音、数据等）。
- 滤波器：用于滤除不需要的干扰信号,只保留我们想要频段的信号。
第二部分：主要运用领域
射频技术的应用极其广泛,已经渗透到我们生产和生活的方方面面。
无线通信领域
这是射频技术最核心、最广为人知的应用。
- 蜂窝网络：
- 2G/3G/4G/5G：手机通信完全依赖于射频技术，手机和基站通过不同频段的射频波（如700MHz, 1.8GHz, 2.6GHz, 3.5GHz等）进行数据交换，5G技术更是利用了毫米波（24GHz以上）等更高频段的射频资源,以实现超高速率。
- 无线局域网：
- Wi-Fi：路由器通过2.4GHz、5GHz甚至6GHz等射频频段，将互联网信号发送到你的手机、电脑等设备上。
- 蓝牙：用于短距离设备连接（如耳机、音箱、智能手表），工作在2.4GHz ISM频段。
- 卫星通信：GPS、北斗导航系统，以及卫星电话，都通过射频波与太空中的卫星进行通信,实现定位和数据传输。
- 物联网：大量的智能传感器、智能电表、共享单车锁等，都通过低功耗射频技术（如NB-IoT, LoRa）将数据传回云端。
广播与电视领域
- AM/FM广播：我们收听的传统电台就是通过射频波传输音频信号的。
- 数字电视：地面、有线和卫星数字电视，都是将视频和音频信号进行数字调制后,通过射频波进行广播的。
医疗领域
- 核磁共振成像：MRI设备利用强大的射频脉冲激发人体内的氢原子核，接收它们弛豫过程中发出的射频信号，从而重建出身体内部的精细图像,这是射频技术在医学诊断中的重大应用。
- 射频消融：一种微创手术，通过导管将射频能量输送到病变组织（如心律失常的病灶区域、肿瘤），利用热效应使其坏死,达到治疗目的。
- 病人监护：无线射频技术用于遥测病人的心率、血压等生命体征,实现无束缚监护。
工业与科学领域
- RFID（射频识别）：
- 原理：通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标之间建立机械或光学接触。
- 应用：超市的防盗门禁、物流仓储管理、门禁卡、ETC不停车收费、动物芯片植入等，RFID标签分为无源（靠接收读写器能量工作）和有源（自带电池）两种。
- 雷达：
- 原理：通过发射射频脉冲，并接收目标反射回来的回波，来探测目标的距离、速度、方位等信息。
- 应用：军事侦察、气象预测（测雨雷达）、航空管制、汽车自动驾驶（雷达传感器）。
- 工业加热：利用射频能量对非金属材料（如木材、塑料、食品）进行高效、均匀的加热，常见于木材干燥、食品杀菌等工艺。
消费电子领域
- 无线充电：Qi标准的无线充电板通过线圈产生变化的磁场，这个磁场在手机内置的线圈中感应出电流，从而为电池充电,整个过程本质上是能量的射频耦合传输。
- 遥控器：电视、空调遥控器通常使用红外线，但一些高级遥控器或智能家居设备也会使用射频信号,穿墙能力更强。
第三部分：面临的挑战与发展趋势
主要挑战
- 信号衰减：射频波，特别是高频的毫米波，在空气中传播时衰减很快，容易被障碍物阻挡,这也是5G室内覆盖需要部署更多小基站的原因。
- 干扰与拥堵：有限的频谱资源被各种业务大量占用，如何有效管理频谱、避免同频和邻频干扰是一个持续的技术难题。
- 设计与测试复杂：随着频率升高，电路的寄生效应、噪声、散热等问题变得非常突出,射频电路的设计和测试极其复杂和精密。
发展趋势
- 更高频段（毫米波）：为了满足5G及未来6G对超高速率的需求，通信正在向毫米波（24GHz以上，甚至到100GHz）频段拓展。
- 大规模MIMO（多输入多输出）：在基站和终端上使用大量天线，通过波束成形技术，将能量精确地聚焦到用户设备,极大地提升了信号质量和系统容量。
- 软件定义无线电：用可编程的硬件平台代替传统的固定功能硬件，允许通过软件来定义和改变无线通信的波形、协议和功能,极大地提高了系统的灵活性和适应性。
- 太赫兹技术：这是比毫米波频率更高的频段（0.1-10THz），被看作是6G的关键候选技术，有望实现TB/s级的传输速率。
射频技术是一门将信息“骑”在电磁波上进行远距离传输的科学，其核心在于调制与解调，通过高频载波解决了低频信息传输的天线尺寸和干扰问题，从连接世界的手机通信，到精准的医疗诊断，再到高效的工业生产，射频技术已经成为现代社会不可或缺的“神经系统”，随着向更高频段、更智能化的方向发展,它将继续深刻地改变我们的未来。
