第一部分：电动车核心工作原理
可以把电动车理解为一台“电驱动的自行车”，它用电力系统替代了传统自行车的脚踏系统,并增加了智能控制。

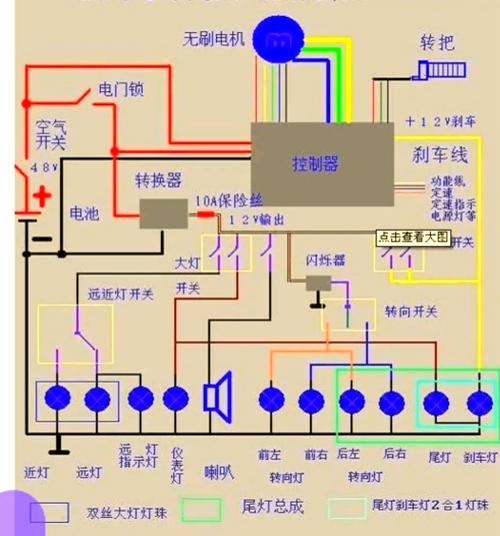

（图片来源网络，侵删）
能量流动路径： 电能 (电池) → 控制器 (大脑) → 电机 (肌肉) → 机械能 (车轮转动)
核心原理图（文字版）：
充电器 ➔ 电池组 (储能) ➔ 控制器 (指挥中心) ➔ 电机 (动力输出) ➔ 车轮
(刹车/调速)
刹车信号 ← 仪表盘 (信息显示)
第二部分：电动车核心部件分解图与维修指南
我们将电动车拆解为六大系统，逐一分析其构成、原理和常见问题。
（图片来源网络，侵删）
动力源 —— 电池组
这是电动车的“油箱”,储存电能。
-
分解图（结构）：
[电池组外壳] ├── [电芯单体] - 串联/并联组成 (如：铅酸电芯、锂电芯) ├── [BMS管理系统] - 电池管理板 (核心！) │ ├── 充电保护 │ ├── 放电保护 │ ├── 温度监控 │ └── 均衡功能 ├── [输出线缆] - 连接控制器 └── [充电口] - 连接充电器 -
工作原理：
- 放电： BMS检测到正常请求后，允许电流从电芯输出,通过线缆供给控制器。
- 充电： 充电器通过充电口输入电流，BMS监控每个电芯的电压和温度，确保安全、充满后自动断电。
-
常见故障与维修：
- 完全没电，无法启动：
- 原因： 电池老化寿命终结、保险丝烧断、BMS保护锁死、线路断路。
- 维修： 用万用表测量电池总电压和空载电压，若电压为0，可能是保险丝问题，若电压远低于标称值（如48V电池显示30V），则电池可能已报废，若电压正常但车无反应，可能是BMS锁死（可尝试“激活”或专业解锁）。
- 续航里程骤降：
- 原因： 电池老化、单节电芯“落后”（容量不一致）、控制器或电机效率低、轮胎气压不足。
- 维修： 首先排除其他因素（如检查胎压），若确认是电池问题，对于铅酸电池可补充电解液（非免维护型）；对于锂电池，通常是整体更换,因为单节更换成本高且风险大。
- 充电时指示灯不亮或一闪一闪：
- 原因： 充电器故障、充电口松动或损坏、电池BMS故障。
- 维修： 换一个同型号的充电器试试，若不行，检查充电口内部是否有烧蚀或松动,最后可能是BMS或电池本身问题。
- 完全没电，无法启动：
大脑 —— 控制器
这是电动车的“ECU”（电子控制单元）,负责指挥一切。
-
分解图（结构）：
[控制器外壳] ├── [霍尔信号线接口] - 连接转把 ├── [电机相线接口] - 连接电机（通常为黄、绿、蓝三根粗线） ├── [刹车信号线接口] - 连接刹车 lever ├── [电源输入线] - 连接电池（通常为粗红、黑线） └── [仪表盘/助力器接口] - 连接其他功能 -
工作原理：
- 它接收来自转把的“速度指令”（电压信号 0-5V）和来自刹车的“停止指令”。
- 根据这些指令，精确地控制从电池流向电机的电流大小和频率，从而实现无级调速和能量回收（刹车时）。
-
常见故障与维修：
- 转到底，车不走或速度很慢：
- 原因： 转把故障、控制器故障、电机霍尔元件故障、线路问题。
- 维修： 拔下转把霍尔线，打开电源，用万用表测量信号线电压，转动转把，电压应在0.5V-4.2V间平滑变化，若不变，是转把问题，若电压正常，则可能是控制器或电机霍尔问题。维修提示： 控制器是高故障率部件，维修成本较高,有时直接更换更划算。
- 断电或时走时不走：
- 原因： 控器器虚焊、线路接触不良、电池电量不足。
- 维修： 检查所有与控制器相连的插头是否牢固，可尝试轻敲控制器外壳，若故障重现，则可能是内部虚焊,需专业维修或更换。
- 电机抖动、无力：
- 原因： 电机霍尔元件损坏、控制器缺相（输出到电机的三相线有一路无信号）。
- 维修： 这种情况通常是电机或控制器的问题,需要专业仪器检测霍尔信号或控制器输出波形来判断。
- 转到底，车不走或速度很慢：
肌肉 —— 电机
将电能转化为机械动力的核心部件。
-
分解图（结构）：
[电机外壳] ├── [磁钢] - 固定在内壁 ├── [线圈绕组/霍尔元件] - 安装在转子（轮毂）上 ├── [电机相线] - 输出动力（黄、绿、蓝） └── [霍尔信号线] - 位置传感器（通常为细红、黑、黄、绿、蓝线） -
工作原理：
- 有刷电机： 通过电刷和换向器改变电流方向，使线圈持续转动，结构简单,但电刷易磨损。
- 无刷电机： 控制器根据霍尔元件传来的转子位置信号，精确切换三相电流的顺序，产生旋转磁场驱动电机，免维护，效率高,是当前主流。
-
常见故障与维修：
- 电机异响（嗡嗡声、摩擦声）：
- 原因： 轴承损坏、磁钢松动、有刷电机电刷磨损/卡死。
- 维修： 打开电机端盖，检查轴承是否旷动或生锈，更换同型号轴承，检查磁钢是否脱落，重新粘牢，对于有刷电机,更换碳刷。
- 电机无力：
- 原因： 磁钢退磁、线圈部分短路、控制器输出功率不足。
- 维修： 磁钢退磁无法修复，只能更换电机，线圈短路需专业重绕，成本高,一般建议换新。
- 电机不转，但有“哒哒”声：
- 原因： 电机霍尔元件损坏或缺相（控制器或电机问题）。
- 维修： “哒哒”声是控制器在尝试驱动电机但无法正常工作的表现，需要检测霍尔信号或更换控制器/电机来排查。
- 电机异响（嗡嗡声、摩擦声）：
油门 —— 转把
驾驶员控制速度的“油门”。
-
分解图（结构）：
[转把外壳] ├── [霍尔元件] - 核心感应部件 ├── [磁铁] - 固定在转把转轴上 └── [三根引出线] - 电源(红)、地线(黑)、信号线(黄/绿) -
工作原理：
- 旋转转把，带动磁铁转动,改变霍尔元件周围的磁场强度。
- 霍尔元件将磁场变化转换成0-5V的线性电压信号，发送给控制器，电压越高，控制器输出的电流越大,车速越快。
-
常见故障与维修：
- 无论怎么转，车都不走或最高速：
- 原因： 内部霍尔元件损坏、磁铁脱落、信号线短路或断路。
- 维修： 检查信号线是否松动，用万用表测量信号线电压，若无电压或电压不变化，则需更换转把，转把是易损件，价格便宜,更换简单。
- 无论怎么转，车都不走或最高速：
刹车系统
包含物理刹车和电信号刹车两部分。
-
分解图（结构）：
[刹车 Lever] ├── [物理刹车块] - 抱紧轮毂 ├── [刹车开关] - 机械触点或霍尔传感器 └── [两根引出线] - 连接控制器 -
工作原理：
- 物理刹车： 拉动刹车 lever，通过钢丝拉动刹车块，摩擦轮毂,实现减速。
- 电信号刹车： 拉动刹车 lever的同时，会压合刹车开关，给控制器一个“高电平”或“低电平”的信号，控制器收到后，会立即切断电机供电，并可能启动能量回收（给电池充电）,实现快速制动。
-
常见故障与维修：
- 捏刹不断电，电机仍在助力：
- 原因： 刹车开关损坏、刹车开关插头松动、线路断路。
- 维修： 检查插头是否插紧，拔下刹车开关插头，打开电源，用万用表测量两根线，捏刹时，应有电压变化（如从0V变到5V，或反之），若无变化,更换刹车开关。
- 刹车不灵：
- 原因： 刹车块磨损、钢丝松弛、刹车盘/毂变形。
- 维修： 调整钢丝松紧度,或更换新的刹车块。
- 捏刹不断电，电机仍在助力：
车体与仪表
支撑结构和信息显示。
-
分解图（结构）：
[车体] ├── [车架] - 骨架 ├── [前叉] - 导向 ├── [轮胎] - 滚动 └── [链条/皮带] - 传动 (部分车型) [仪表盘] ├── [速度表] - 显示车速 ├── [电量表] - 显示剩余电量 ├── [指示灯] - 如大灯、转向灯 └── [线路] - 连接控制器和电池 -
常见故障与维修：
- 仪表盘不亮：
- 原因： 保险丝烧断、仪表盘损坏、线路问题。
- 维修： 检查主保险丝，若保险丝完好,用万用表测量仪表供电是否正常。
- 速度显示不准或不动：
- 原因： 磁铁脱落、速度传感器故障、线路问题。
- 维修： 检查前轮或后轮上的磁铁是否还在，检查传感器与磁铁的间隙是否合适（通常3-5mm）。
- 仪表盘不亮：
第三部分：简易故障诊断流程图
遇到问题,可以按以下思路排查：
[电动车无法启动]
├── [仪表盘灯亮吗？]
│ ├── [不亮] -> 检查主保险丝、电池组输出、仪表盘供电
│ └── [亮] -> 检查控制器供电和信号
│ ├── [控制器有电，但无反应] -> 检查电机霍尔信号线、刹车信号线是否短路
│ └── [控制器有电，但电机不转] -> 检查电机相线、转把信号
│ ├── [转把信号正常] -> 怀疑控制器或电机故障（需专业检测）
│ └── [转把信号异常] -> 检查或更换转把
└── [有电，但一拧转把就断电] -> 电池严重亏电、控制器或电机短路（检查霍尔信号线是否对地短路）电动车维修遵循“从简到繁、先外后内”的原则。电池、控制器、转把、刹车开关是四大最常见的故障点，占据了大部分维修需求，对于普通用户，学会用万用表测量电压和检查线路插头，就能解决很多问题，遇到复杂问题（如控制器、电机内部故障）,建议寻求专业维修人员的帮助。
