LED灯维修技术要求
总则与安全规范 (首要原则)
安全是LED灯维修的第一要务,必须严格遵守以下规定：
（图片来源网络，侵删）
1. 个人防护装备
- 绝缘手套： 必须佩戴符合电压等级的绝缘手套，防止触电。
- 护目镜： 在操作高压部分或可能发生飞溅时佩戴，防止电弧或元件碎片伤害眼睛。
- 防静电手环： 在维修含有精密电子元件（如驱动IC、控制器）的电路板时必须佩戴，防止静电击穿。
- 绝缘工具： 使用绝缘手柄的螺丝刀、剥线钳等工具。
2. 断电与验电
- 断电： 在进行任何维修操作前，必须切断灯具的电源总开关，对于嵌入式或固定安装的灯具，应关闭对应区域的空气开关或断路器。
- 验电： 断电后必须验电！ 使用合格的万用表或电笔，确认灯具的输入端（火线、零线）已无电压，这是防止触电的关键步骤，绝不能省略。
3. 工作环境
- 确保维修区域干燥、整洁，远离水源和易燃物。
- 在金属工作台上铺上防静电垫。
4. 元件处理
（图片来源网络，侵删）
- 拆下的元件应妥善保管,特别是磁环、电感、电解电容等，避免丢失或损坏。
- 更换元件时,应选择规格、参数完全一致或更高品质的替代品。
维修流程与标准作业程序
1. 故障接收与初步检查
- 记录信息： 记录灯具的品牌、型号、功率、故障现象（如：不亮、闪烁、单颗不亮、发红等）。
- 外观检查：
- 检查灯珠是否有明显的物理损坏（如黑心、死灯、银线脱落）。
- 检查灯罩、散热器是否有破裂、进水、严重变形。
- 检查电源输入线是否有破损、老化。
- 检查驱动电源外壳是否有鼓包、烧焦痕迹或异味。

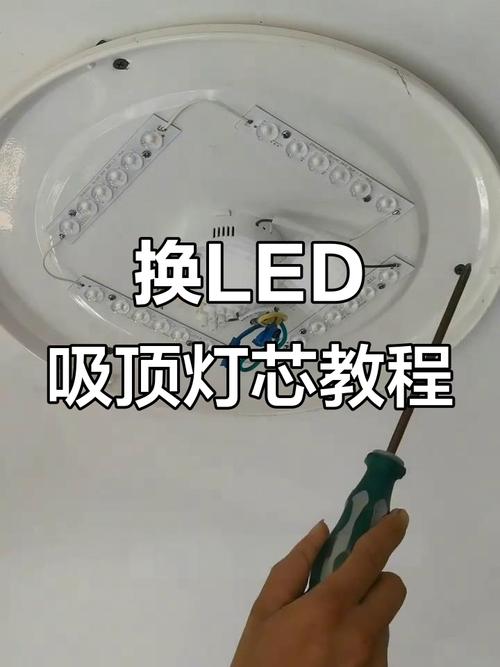

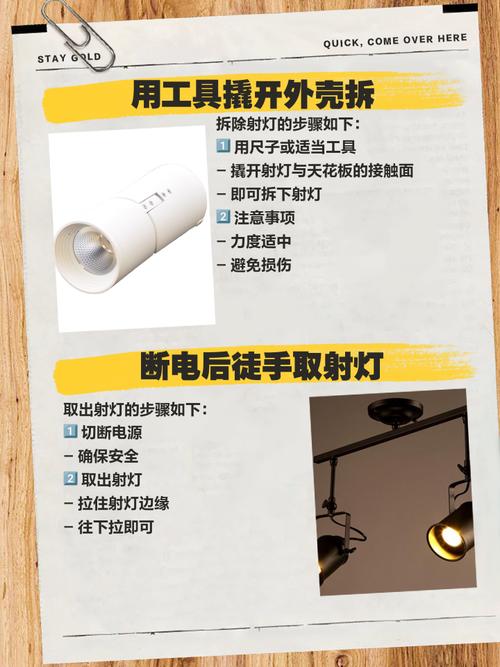

2. 拆解与分离
- 安全断电与验电 (1.2条款)。
- 按照灯具的结构,使用合适的工具（如十字螺丝刀、内六角扳手）小心拆解外壳，避免损坏外壳和内部结构。
- 将光源（灯珠板）和驱动电源分离，以便于独立测试。
3. 故障诊断与定位
这是维修的核心环节,应遵循“先外后内、先电源后负载”的原则。
（图片来源网络，侵删）
3.1. 驱动电源（电源板）检测 驱动电源是LED灯最常见的故障点。
- 初步目测： 检查保险丝是否熔断、电解电容是否鼓包/漏液、电阻/IC是否有烧灼痕迹。
- 静态电阻测量（断电）：
- 使用万用表电阻档,测量输入端（L/N）的电阻值，正常情况下应有几百千欧的阻值，若阻值接近0Ω，说明后级有严重短路。
- 测量输出端（正负极）的电阻值，正常情况下应有几十到几百欧的阻值（取决于灯珠板），若阻值为0Ω，说明灯珠板短路。
- 通电电压测量（通电测试，需非常小心）：
- 警告： 通电测试时，身体和手部严禁接触任何电路板上的焊点和元件，仅使用表笔进行测量。
- 将万用表调至交流电压档,测量输入端电压，确认有市电输入。
- 将万用表调至直流电压档（量程需大于预期输出电压），测量输出端电压。
- 正常： 输出电压稳定在额定值（如12V, 24V, 36V DC）。
- 无输出电压： 故障在驱动电源本身。
- 输出电压过低或波动： 可能是驱动电源故障，也可能是负载（灯珠板）存在短路或过载。
- 常见驱动电源故障点：
- 保险丝熔断： 通常是由于后级（整流桥、滤波电容、功率管）短路导致，更换保险丝前，必须先排除短路故障。
- 电解电容鼓包/失效： 导致电源无法启动或输出电压不稳，直接更换同规格、同耐压、同尺寸的电容。
- 功率管（MOSFET/三极管）击穿： 导致保险丝熔断或输出端短路，需更换并检查周边驱动电路。
- PWM控制器/IC损坏： 导致电源无输出或工作异常，更换同型号IC。
3.2. 灯珠板（负载）检测
- 目测检查： 观察灯珠是否有黑点、死灯，检查铜箔走线是否有烧断、氧化腐蚀。
- 电压法检测（通电）：
- 使用一个已知正常的同电压驱动电源，为待测的灯珠板供电。
- 用万用表直流电压档,测量每个灯珠两端的电压。
- 正常灯珠： 两端应有正向压降（通常为2.8V-3.6V，取决于灯珠颜色和类型）。
- 故障灯珠： 两端电压为0V或接近输入电压，说明该灯珠已开路（烧毁）。
- 电阻法检测（断电）：
- 将万用表调至二极管档或低阻档。
- 表笔接触灯珠两极,正常的灯珠会微亮一下，万用表显示一个较小的正向电阻值，若显示“OL”或无穷大，则灯珠已开路。
- 常见灯珠板故障：
- 单颗或几颗灯珠不亮（死灯）： 最常见故障，原因是灯珠本身质量或瞬时电流冲击损坏。
- 整条灯带不亮： 可能是首尾连接处接触不良、虚焊，或铜箔走线在某处烧断。
- 闪烁： 可能是驱动电源与灯珠板不匹配（如电压或电流超出范围），或灯珠板存在虚焊、接触不良。
3.3. 控制与通讯部分检测（针对智能灯）
- 检查遥控器/APP： 确认控制信号源正常。
- 检查接收模块： 目测检查红外/蓝牙/WiFi接收模块是否有损坏，可用手机摄像头对准红外接收器，按下遥控器，观察是否有红外光发出。
- 检查控制IC和电路： 检查相关控制芯片和外围电路是否有虚焊或损坏。
4. 元件更换与焊接
4.1. 灯珠更换
- 工具： 需使用恒温烙铁（推荐350℃-380℃）、尖头焊头、助焊剂、吸锡器或吸锡线。
- 步骤：
- 在故障灯珠的两个焊点上涂上足量助焊剂。
- 用烙铁快速加热两个焊点,使其熔化。
- 用镊子或吸锡器移除旧灯珠。
- 用助焊剂处理焊盘,将新灯珠（注意正负极！）准确放置在焊盘上。
- 用烙铁分别焊接灯珠的两个电极,确保焊点光亮、饱满、无虚焊、无连锡。
- 焊接完成后,用酒精清洗助焊剂残留。
4.2. 电容更换
- 注意极性！ 电解电容有正负极，装反会导致爆炸。
- 焊接时间不宜过长,以免过热损坏新电容。
4.3. 贴片IC更换
- 难度高，风险大。 建议使用热风枪进行拆焊，操作不当极易损坏焊盘和周围元件。
- 必须具备熟练的SMT焊接技术。

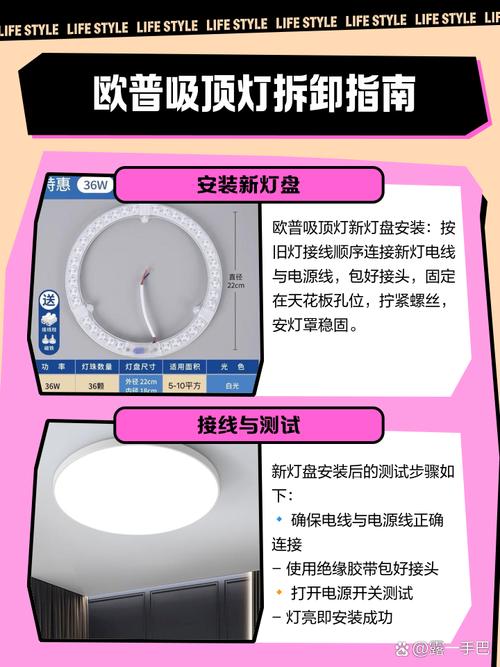

5. 组装与测试
- 清理： 清理焊锡渣、助焊剂等杂物。
- 组装： 将修复好的驱动电源和灯珠板装回外壳，确保连接可靠，无短路风险，拧紧螺丝，恢复原样。
- 最终测试：
- 将修复好的灯具连接到标准电源上。
- 功能测试： 检查是否能正常点亮，亮度是否均匀，有无闪烁、异响。
- 智能灯测试： 测试所有控制功能（开关、调光、调色、场景模式等）是否正常。
- 安全测试： （可选但推荐）用万用表测量灯具外壳是否带电。
测试与验收标准
- 1. 外观： 无划痕、破损，安装牢固。
- 2. 性能： 灯具能正常、稳定地点亮，光色、亮度与原灯具基本一致（更换灯珠时可能存在微小色差）。
- 3. 安全： 绝缘性能良好，外壳不带电。
- 4. 寿命： 维修后的灯具应能保证正常使用至少一年（在电网环境稳定的情况下）。
常见故障速查表
| 故障现象 | 可能原因 | 检查方法与维修建议 |
|---|---|---|
| 完全不亮 | 电源问题无输出 灯珠板全部开路 输入线/开关故障 |
测驱动电源输入/输出电压，修复电源。 测灯珠板总电阻，检查连接。 用万用表通断档查线、查开关。 |
| 闪烁不定 | 驱动电源与灯珠板不匹配 灯珠板虚焊/接触不良 驱动电源负载能力差 |
确认电压电流参数匹配。 重新焊接可疑焊点，检查连接器。 检查或更换驱动电源。 |
| 部分灯珠不亮 | 单颗或多颗灯珠烧毁（开路） 铜箔走线烧断 |
用电压法或电阻法定位坏灯珠，更换。 找到断点，用导线连接或重新焊接。 |
| 灯珠变红/发暗 | 驱动电源输出电压过低 驱动电源输出电流不足 灯珠板部分短路导致电压被拉低 |
测量驱动电源输出电压是否正常。 检查驱动电源是否过载。 查找并修复短路点。 |
| 有滋滋声/异响 | 驱动电源元件（如电感）振动 驱动电源故障 |
正常现象，轻微可忽略。 检查并更换异常元件或整个驱动电源。 |
| 遥控失灵 | 遥控器没电 接收模块损坏 控制IC故障 |
换电池。 检查或更换接收模块。 检查或更换控制IC。 |
注意事项与建议
- 成本考量： 对于低功率、低成本的LED灯，其维修成本（包括人工和时间）可能接近甚至超过购买新灯的费用，维修前应与客户沟通，明确维修价值。
- 电源匹配： 更换驱动电源时，必须确保其输出电压和输出电流与灯珠板的要求完全匹配，电压过高会烧毁灯珠，电压过低则无法点亮。
- 防潮处理： 对于进水或用于潮湿环境的灯具，维修后应做好密封和防潮处理，如使用防水胶、热缩管等，以防再次因受潮而损坏。
- 持续学习： LED技术发展迅速，驱动方案和控制协议不断更新，维修人员应持续学习新的技术和电路知识。
