什么是 DSP 数字控制技术？
DSP 数字控制技术 就是利用 数字信号处理器 作为核心控制器，通过软件编程来实现对物理系统（如电机、电源、逆变器等）的精确、快速、智能控制的技术。

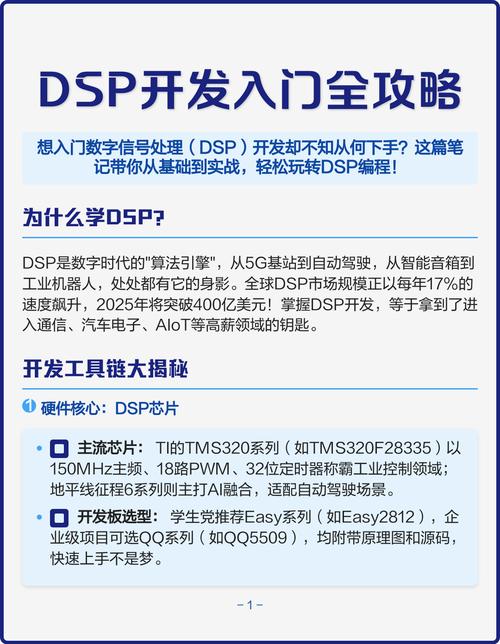

（图片来源网络，侵删）
我们可以把它拆解成三个关键部分来理解：
-
DSP (Digital Signal Processor - 数字信号处理器)：
- 它是一种特殊的微处理器,专为处理数字信号而设计。
- 与通用-purpose CPU (如电脑里的Intel/AMD处理器) 或 MCU (如STM32, Arduino) 相比，DSP 在架构上针对高速数学运算（尤其是乘加运算）进行了深度优化。
- 核心特点：
- 哈佛架构：拥有独立的程序总线和数据总线，可以同时读取指令和数据，大大提高了处理速度。
- 硬件乘法器：在单时钟周期内就能完成一次乘法和一次加法（MAC - Multiply-Accumulate），这对于控制算法中的滤波、PID、坐标变换等至关重要。
- 专用指令集：包含针对信号处理的特殊指令，如循环寻址、位反转寻址等，能高效实现FFT（快速傅里叶变换）、FIR/IIR滤波等复杂算法。
- 流水线操作：多条指令可以并行处理，像工厂流水线一样，进一步提升了指令执行效率。
-
数字控制：
- 指的是控制系统的所有环节,从传感器信号采集、控制算法计算到最终驱动执行器（如IGBT、MOSFET）的输出，都是通过数字代码（0和1）来实现的。
- 这与传统的 模拟控制 形成对比，模拟控制使用运放、比较器、电容电阻等模拟电路来实现控制功能。
-
技术：

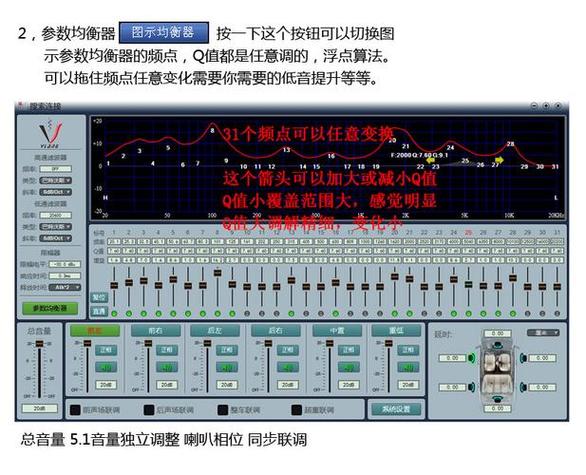

（图片来源网络，侵删）指的是将 DSP 芯片、传感器、功率驱动电路、软件算法等集成在一起，形成一个完整、可靠、高性能的控制系统。
为什么选择 DSP 进行数字控制？（优势）
相比于传统的模拟控制或基于普通MCU的控制,DSP 数字控制技术具有压倒性的优势：
| 特性 | DSP 数字控制 | 模拟控制 | 普通 MCU 控制 |
|---|---|---|---|
| 控制精度 | 极高，由位数决定（如16位、32位ADC），不受元器件容差和温漂影响。 | 较低，受元器件精度、温漂、老化影响。 | 较高，但通常低于DSP。 |
| 灵活性 | 极高，控制算法和参数可通过软件轻松修改和升级，无需改动硬件。 | 极低，算法和参数固定，修改硬件成本高、周期长。 | 较高，但实时性可能不足。 |
| 实时性 | 极强，专为高速实时计算设计，微秒级甚至纳秒级的控制周期。 | 强，但受限于电路响应速度。 | 一般，受限于指令执行速度。 |
| 复杂算法 | 能轻松实现，如PID、FOC、SVPWM、滑模控制、卡尔曼滤波等。 | 几乎无法实现，复杂电路难以设计、调试和稳定。 | 可以实现，但对MCU性能要求高，可能遇到瓶颈。 |
| 可靠性与一致性 | 高，无模拟器件的老化、参数漂移问题，产品一致性极佳。 | 低，元器件老化、温度变化会导致性能下降。 | 高，但抗干扰能力可能不如DSP。 |
| 功能集成 | 高，片上集成了高精度ADC、PWM、通信接口、定时器等外设，减少外部元件。 | 低，需要大量分立元件。 | 较高，但ADC和PWM的性能通常不如专用DSP。 |
| 自诊断与保护 | 强大，可轻松实现过压、过流、过热、通信故障等智能诊断和保护。 | 有限，通常需要额外电路实现。 | 较强，但响应速度和判断逻辑可能不如DSP。 |
DSP 数字控制系统的基本工作流程
一个典型的 DSP 数字控制系统工作流程如下，形成一个 “采样-计算-输出” 的闭环控制环路：
-
信号采样：

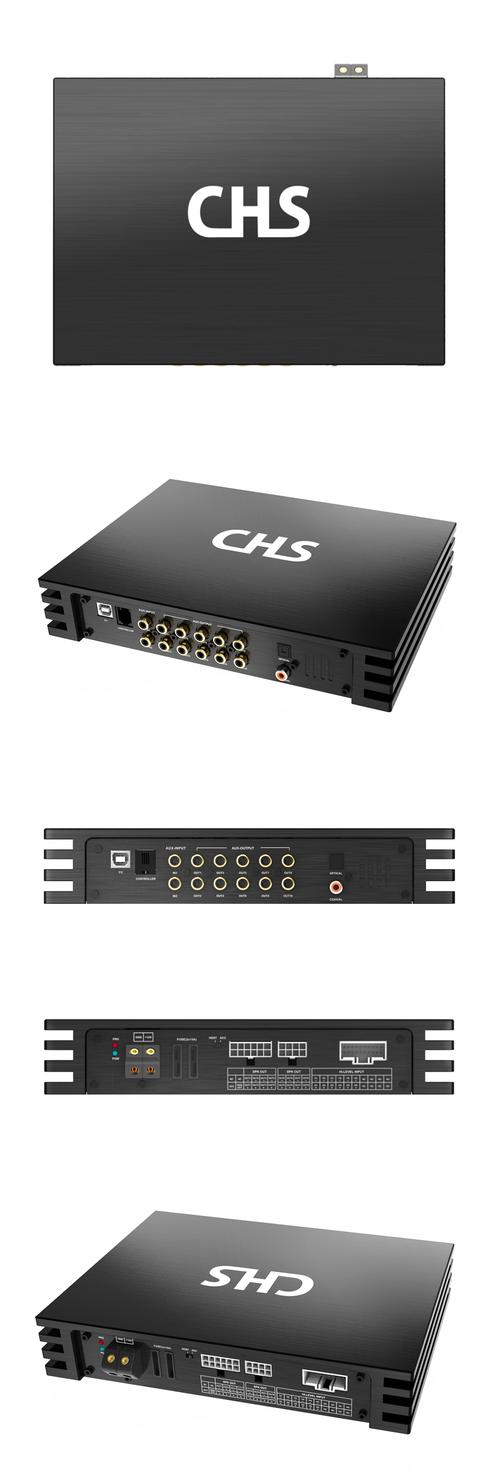

（图片来源网络，侵删）- 通过传感器（如电流霍尔传感器、电压传感器、编码器）采集系统中的物理量（如电流、电压、转速、位置）。
- 这些模拟信号通过 DSP 片上的 ADC (模数转换器) 转换为数字信号。
-
信号调理与处理：
- 对采样得到的数字信号进行必要的处理,如数字滤波（去除噪声）、标定（将数字量转换为实际物理单位）等。
-
控制算法计算：
- 这是 DSP 的核心任务，根据处理后的信号和系统的设定值（如目标转速、目标电压），运行预设的控制算法。
- 常见算法：
- PID (比例-积分-微分) 控制：最经典、最广泛使用的控制算法。
- FOC (Field-Oriented Control, 矢量控制)：高性能交流电机控制的核心算法。
- SVPWM (Space Vector Pulse Width Modulation, 空间矢量脉宽调制)：用于生成高质量驱动波形的技术。
- 滑模控制、模型预测控制：更先进的智能控制算法。
-
生成驱动信号：
- 控制算法计算出的结果（如PWM占空比、触发时刻）被用来生成PWM (脉宽调制) 信号。
- DSP 片上集成的 PWM 模块 可以精确、快速地生成这些数字脉冲信号。
-
功率驱动与执行：
- PWM 信号经过 驱动电路 (如栅极驱动器) 进行功率放大和隔离。
- 放大后的信号驱动 功率器件 (如IGBT, MOSFET)，控制主电路（如逆变器、斩波器）的通断，从而改变输出给电机或负载的电压/电流，实现对物理系统的精确控制。
-
循环往复：
这个过程以极高的频率（通常是几 kHz 到几百 kHz）不断循环，确保系统时刻处于被精确控制的状态。
主要应用领域
DSP 数字控制技术是现代高性能电子产品的“大脑”，广泛应用于：
-
电机与运动控制：
- 应用：永磁同步电机、异步电机、直流无刷电机的精确控制。
- 实例：电动汽车的驱动电机、工业机器人、数控机床、无人机、高端变频家电（变频空调、冰箱）。
-
电源与能源转换：
- 应用：开关电源、不间断电源、光伏逆变器、风电变流器、电池管理系统。
- 实例：服务器电源、手机快充充电器、太阳能发电并网系统、储能系统。
-
工业自动化：
- 应用：机器人控制器、精密伺服系统、过程控制系统。
- 实例：自动化生产线上的机械臂、高精度CNC机床。
-
消费电子：
- 应用：高端音响的数字功放、图像处理、智能家电的控制。
- 实例：带主动降噪功能的耳机、智能电视的画质处理。
-
汽车电子：
- 应用：除了电机控制，还有车身控制、底盘控制、信息娱乐系统等。
- 实例：电动助力转向、电子稳定程序、高级驾驶辅助系统。
挑战与未来趋势
挑战：
- 开发复杂性：需要开发者同时具备数字信号处理、电力电子、C语言/汇编编程和自动控制理论等多学科知识。
- 实时性要求高：控制环路的时间延迟必须极短，这对DSP的运算速度和软件架构设计提出了极高要求。
- 电磁兼容性：高速开关的功率电路和敏感的控制电路在同一块PCB上，EMC设计难度大。
未来趋势：
- 集成度更高：将DSP、MCU、功率器件甚至传感器集成在一个封装内，形成“嵌入式功率模块”，进一步减小体积、提高可靠性。
- 功能安全：随着汽车和工业领域对安全要求的提高，带有硬件安全功能的DSP将越来越重要。
- AI与机器学习融合：将AI算法（如神经网络）部署在DSP上，实现更智能的自适应控制、故障预测和能效优化。
- 模型驱动开发：使用MATLAB/Simulink等工具进行图形化建模和仿真，自动生成C代码，大大缩短开发周期。
- 更宽禁带半导体结合：SiC（碳化硅）和GaN（氮化镓）等新型功率器件开关速度更快，要求控制器有更高的处理带宽，新一代的DSP正在为此优化。
DSP 数字控制技术 是现代电力电子和运动控制领域的基石，它凭借其无与伦比的处理速度、极高的灵活性和控制精度，正在逐步取代传统的模拟控制方案，使得更高效、更智能、更可靠的电气设备成为可能，从驱动我们出行的电动汽车，到保障我们稳定生活的电网，DSP 数字控制技术无处不在，是推动工业自动化和能源变革的核心驱动力之一。
