IDE接口，也常被称为PATA（Parallel ATA，并行高级技术附件）接口，是个人电脑发展史上一个极其重要的存储接口标准，它的读写技术虽然已被现代的SATA接口完全取代,但理解其工作原理对于了解计算机存储技术的发展历程至关重要。

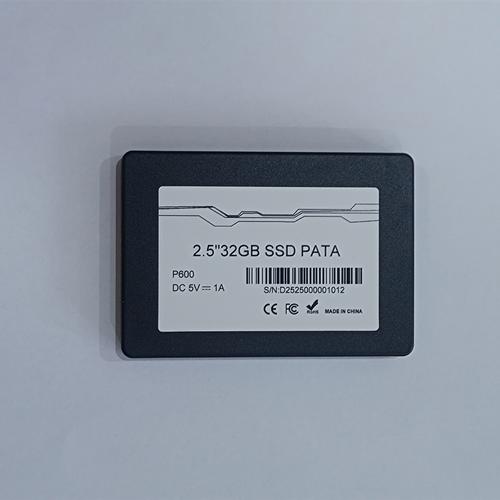

（图片来源网络，侵删）
下面我将从几个核心方面来解析IDE硬盘的读写技术。
IDE接口的物理与电气基础
IDE的读写技术首先建立在其物理和电气规范之上。

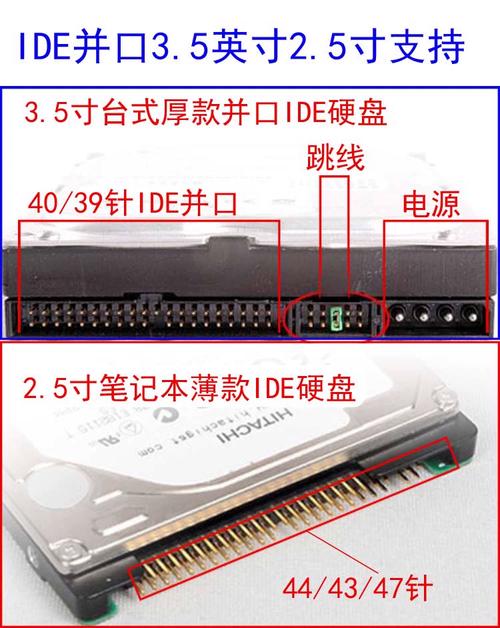

物理接口
- 40针/80针连接器：早期IDE使用40针的连接器，定义了数据、地址和控制信号的传输线，后来为了支持更高的速度（如Ultra DMA模式），引入了80线的电缆，这额外的40根线是地线，用于减少信号串扰,保证信号质量。
- 主从设备设置：这是IDE一个非常显著的特点，一根IDE数据线上可以连接两个设备，通过设备上的跳线 来设置一个为主盘，另一个为从盘,系统通过设备选择信号来决定与哪个设备通信。
- 扁平电缆：使用扁平的带状电缆，最长可达46厘米（约18英寸），这种电缆成本低、易于布线，但也带来了信号完整性问题,尤其是在高频下。
电气特性
- 并行传输：IDE的核心特点是“并行”，它通过16根数据线（早期是8位，后来扩展到16位）同时传输数据块,理论上比串行传输要快。
- 工作电压：早期使用+5V电压，后来为了降低功耗和提高信号稳定性，部分标准（如ATA-4之后）引入了+3.3V支持。
核心读写技术：PIO vs. DMA
IDE硬盘的读写性能提升，主要体现在两种数据传输模式的演进上：PIO模式和DMA模式。
PIO (Programmed Input/Output) - 程控输入/输出
这是IDE最早、最基础的数据传输方式。

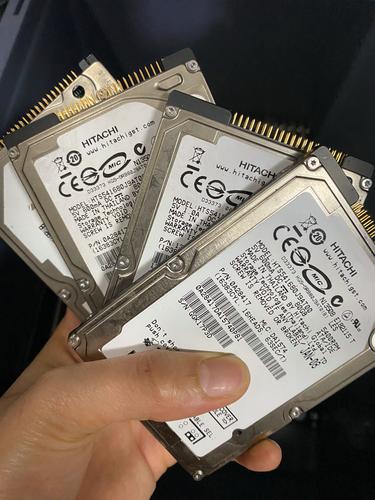

（图片来源网络，侵删）
- 工作原理： CPU需要全程参与数据的读写过程，当硬盘要读取数据时，它会通过中断 通知CPU，CPU接收到中断后，会执行一段专门编写的程序（即PIO驱动程序），通过I/O端口指令，一个字节或一个字一个字地从硬盘控制器的寄存器中“搬运”数据到内存,写入过程则相反。
- 特点：
- CPU占用率高：整个数据传输过程CPU都不能做其他事情，需要等待数据搬移完成,严重影响了系统整体性能。
- 速度较慢：早期的PIO模式速度很慢，后来发展到PIO Mode 4，理论传输速率也仅为16.6 MB/s。
- 实现简单：对于硬件设计来说,实现起来相对容易。
DMA (Direct Memory Access) - 直接内存访问
为了解决PIO模式CPU占用率高的问题,DMA技术应运而生。
- 工作原理：
DMA允许硬盘控制器直接与内存进行数据交换，而无需CPU的直接干预，这个过程由一个独立的DMA控制器来管理。
- CPU只需下达一个指令，告诉DMA控制器：从硬盘的哪个位置读取多少数据,放到内存的哪个地址。
- CPU就可以被释放出来处理其他任务。
- 硬盘和内存之间的数据传输由DMA控制器完成。
- 传输完成后，硬盘控制器会再次发出中断通知CPU,数据已经就绪。
- 特点：
- CPU占用率低：CPU只需在传输开始和结束时介入,极大地解放了CPU资源。
- 速度更快：DMA模式比PIO模式效率高得多,成为后续性能提升的关键。
DMA模式的演进
DMA模式本身也经历了几个重要阶段,不断追求更高的速度和更低的CPU占用。
| 模式类型 | 模式名称 | 理论传输速率 | 特点 |
|---|---|---|---|
| 标准DMA | Single-word DMA Mode 0 | 16 MB/s | 一次传输一个字（16位），效率不高 |
| Single-word DMA Mode 1 | 3 MB/s | 速度有所提升 | |
| Multi-word DMA Mode 0 | 6 MB/s | 一次传输多个字，效率更高 | |
| Multi-word DMA Mode 1 | 6 MB/s | 同上 | |
| Multi-word DMA Mode 2 | 6 MB/s | 同上 | |
| Ultra DMA | UDMA Mode 0 (Ultra DMA/16) | 6 MB/s | 革命性技术：引入CRC校验，并开始利用上升沿和下降沿双沿采样 |
| UDMA Mode 1 (Ultra DMA/25) | 0 MB/s | 双沿采样技术，速度翻倍 | |
| UDMA Mode 2 (Ultra DMA/33) | 3 MB/s | 成为市场主流，稳定可靠 | |
| UDMA Mode 3 (Ultra DMA/44) | 4 MB/s | ||
| UDMA Mode 4 (Ultra DMA/66) | 7 MB/s | 需要80-pin数据线和40-pin/80-pin连接器 | |
| UDMA Mode 5 (Ultra DMA/100) | 100 MB/s | IDE接口的巅峰速度 | |
| UDMA Mode 6 (Ultra DMA/133) | 133 MB/s | 最后的疯狂，但此时SATA已开始崛起 |
Ultra DMA (UDMA) 的革命性创新： UDMA（也称为Mode 3及之后的技术）是IDE性能的巅峰,其核心技术突破是：
- 双沿采样：传统的数据传输只在时钟信号的上升沿采样一次数据，UDMA技术在时钟信号的上升沿和下降沿各采样一次，使得数据传输速率在时钟频率不变的情况下翻倍，33MHz的时钟，UDMA/33可以实现33.3 MB/s的速率。
- CRC循环冗余校验：为了保证在高速传输下数据的完整性，UDMA引入了CRC校验机制，硬盘和主板芯片组会分别对数据进行计算和校验，如果发现错误，会请求重传,大大提高了数据传输的可靠性。
硬盘内部控制技术：CHS vs. LBA
除了与主板通信的接口技术,硬盘内部如何管理和定位数据也是其读写技术的核心。
（图片来源网络，侵删）
CHS (Cylinder/Head/Sector) - 柱面/磁头/扇区
这是早期硬盘的寻址方式。
- 原理： 硬盘由多个盘片组成，每个盘片都有上下两个磁头，数据被记录在一系列的同心圆（磁道，Track）上，所有盘面上相同半径的磁道组合在一起，形成一个柱面，每个磁道被划分为若干个扇区。 CHS寻址就是通过指定 柱面号、磁头号、扇区号 来唯一确定一个数据块的位置。
- 问题： 这种方式与硬盘的物理结构紧密绑定，非常不灵活，当硬盘容量增大，或者在不同品牌、型号的硬盘之间进行数据交换时，会变得非常复杂且容易出错，CHS寻址能访问的最大容量有限（受限于地址位宽）。
LBA (Logical Block Addressing) - 逻辑块寻址
为了解决CHS的弊端，LBA应运而生,并最终成为标准。
- 原理：
LBA将整个硬盘的所有扇区从0开始进行线性编号，操作系统不再需要关心硬盘的物理结构（有多少个柱面、多少个磁头），只需告诉硬盘要读写从0开始的第几个逻辑扇区即可。
要读取LBA地址为
LBA = C * HPC * SPT + H * SPT + S - 1的数据（其中C是柱面，H是磁头，S是扇区，HPC是每柱面磁头数，SPT是每磁道扇区数）,硬盘控制器会自动将其转换为内部的CHS地址进行物理操作。 - 优势：
- 抽象化：将逻辑地址与物理分离,简化了操作系统和驱动程序的设计。
- 通用性：使得在不同硬盘间克隆、分区、系统迁移变得非常容易。
- 支持大容量：LBA使用更大的地址空间（如28位、48位甚至64位），能够支持远超CHS限制的硬盘容量（从几百MB到上百GB）。
IDE技术的总结与局限性
IDE硬盘的读写技术是一个不断演进的历程,其核心可以概括为：
- 接口模式演进：从高CPU占用的 PIO 模式，发展到低CPU占用的 DMA 模式，最终在 Ultra DMA 技术中通过双沿采样和CRC校验达到了性能和可靠性的顶峰（133 MB/s）。 2
