PWM调制技术有哪些常见类型?

PWM(Pulse Width Modulation,脉冲宽度调制)是一种通过调整脉冲序列的占空比来控制平均电压或电流的技术,其核心思想是:在一个固定的周期内,通过改变高电平(或低电平)的持续时间(即脉冲宽度),来改变输出信号的平均值。

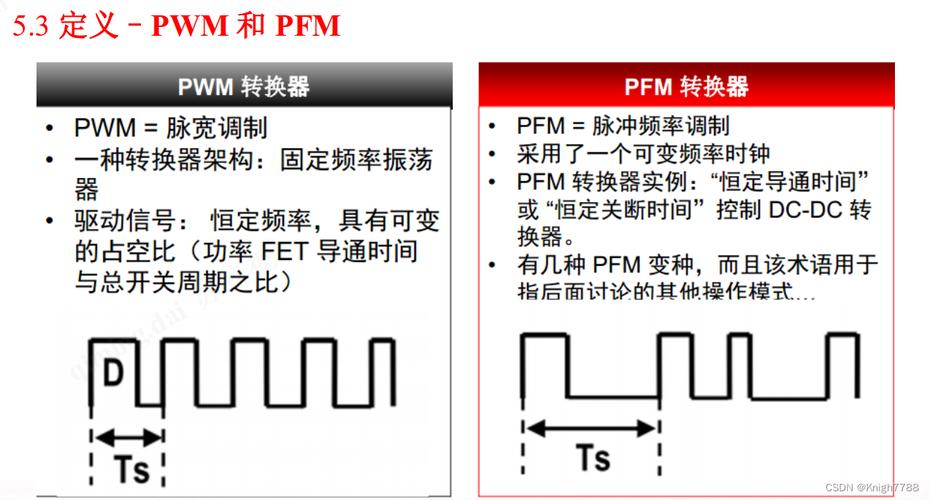

PWM调制技术有哪些常见类型?-图1
(图片来源网络,侵删)

PWM技术种类繁多,可以从不同角度进行分类,最常见的分类方式是根据载波信号调制信号的关系来划分,主要包括以下几种:


按调制原理分类(最核心的分类)

这是理解PWM技术差异最关键的方式。

正弦脉宽调制

SPWM是应用最广泛、最重要的一种PWM技术,尤其是在交流电机控制、不间断电源和逆变器等领域。

  • 原理

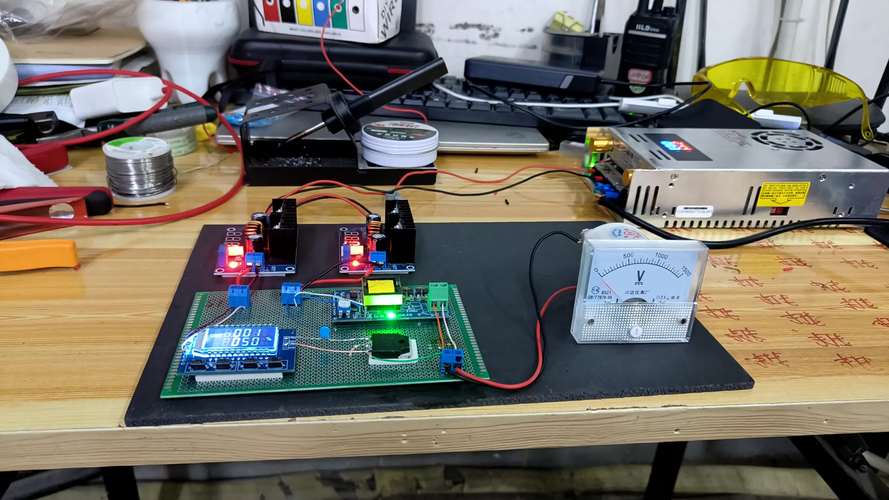

    PWM调制技术有哪些常见类型?-图2
    (图片来源网络,侵删)
    • 载波信号:一个高频的等腰三角波(或锯齿波)。
    • 调制信号:一个低频的正弦波(期望输出的波形)。
    • 调制过程:将正弦波与三角波进行比较,在任意时刻,如果正弦波的瞬时值大于三角波的瞬时值,则输出高电平;反之,则输出低电平。
    • 结果:生成了一系列脉冲宽度按正弦规律变化的PWM波,这些脉冲的“面积”与正弦波的瞬时值成正比,经过低通滤波后,可以得到平滑的正弦波输出。
  • 特点

    • 优点:输出波形非常接近正弦波,谐波含量少,滤波器设计简单,效率高。
    • 缺点:计算和实现相对复杂(尤其是在数字控制器中)。
    • 应用:交流电机变频调速、UPS、逆变器、光伏并网逆变器等。
  • 示意图

    想象一条平滑的正弦曲线(调制波)在一条频率更高、振幅固定的三角波(载波)上下波动,它们相交的点,就决定了PWM脉冲的边沿,正弦波的峰值处,脉冲最宽;过零点处,脉冲最窄。

空间矢量脉宽调制

SVPWM是另一种在电机驱动领域(尤其是三相永磁同步电机和无刷直流电机)非常高效的调制技术,可以看作是SPWM的一种优化。

PWM调制技术有哪些常见类型?-图3
(图片来源网络,侵删)
  • 原理

    • 它不直接使用正弦波和三角波进行比较,而是基于电机定子磁链圆轨迹的概念。
    • 它将三相逆变器桥臂的8种开关状态(6个有效矢量和2个零矢量)映射到复平面上。
    • 通过在一个开关周期内,合成出期望的电压矢量,并合理分配不同基本电压矢量的作用时间,来产生逼近圆形的磁链轨迹。
  • 特点

    • 优点
      • 直流母线电压利用率更高:比SPWM高约15.5%,这意味着在相同的母线电压下,可以输出更大的相电压。
      • 电流谐波更小:电机相电流的波形更接近正弦波,转矩脉动更小。
      • 计算更直接:与电机控制中的磁场定向控制算法结合更紧密。
    • 缺点:算法比SPWM更复杂,理解起来需要一定的电机和矢量空间知识。
    • 应用:高性能三相电机驱动、电动汽车、工业机器人等。

基于谐波的PWM技术

这类技术旨在通过特定的开关策略,主动消除或削弱某些特定的低次谐波,从而简化滤波器设计。

  • 原理

    • 它不是简单地用一个正弦波去调制,而是预先计算出一系列特定的脉冲开关时刻。
    • 这些开关时刻的安排使得PWM波频谱中,某些特定的低次谐波(如5次、7次、11次、13次等)的幅值为零。
    • 最著名的例子是特定谐波消除PWM,通过求解非线性方程组来确定开关角。
  • 特点

    • 优点:可以精确消除特定谐波,降低滤波器成本和体积。
    • 缺点:开关角度依赖于输出基波幅值和频率,计算非常复杂,动态响应慢。
    • 应用:主要用于大功率、对波形质量要求极高的场合,如大功率变频器、高压直流输电。

电流控制PWM

这类技术的控制目标是直接控制输出电流的波形,而不是电压。

  • 原理

    • 它采用双闭环控制,外环是速度环或位置环,内环是电流环。
    • 它会实时检测负载电流,并将其与一个参考电流(如正弦波)进行比较。
    • 根据电流误差,通过滞环比较器或瞬时值比较器来生成PWM信号,强制实际电流快速跟踪参考电流
  • 常见子类

    • 滞环电流控制:设定一个电流误差带,当实际电流超出上限时,关断开关;当低于下限时,导通开关,控制简单,响应快,但开关频率不固定。
    • 瞬时值比较控制:使用一个固定的载波(如三角波)与电流误差信号进行比较,生成PWM,开关频率固定,但电流跟踪的动态性能略逊于滞环控制。
  • 特点

    • 优点:对负载变化不敏感,动态响应极快,过流保护能力强。
    • 缺点:滞环控制开关频率不固定,可能产生音频噪声;瞬时值控制算法相对复杂。
    • 应用:对动态性能要求极高的场合,如交流伺服系统、开关磁阻电机控制。

按载波类型分类

这是一个更基础的分类维度,很多技术都基于此。

对称PWM

  • 原理:在一个PWM周期内,脉冲的中心线与周期的中心线重合,脉冲的前后沿相对于中心点是对称的。
  • 特点:输出波形中的偶次谐波被有效抑制,谐波特性较好。
  • 应用:这是最常用的一种方式,SPWM和SVPWM通常都采用对称PWM。

不对称PWM

  • 原理:脉冲的中心线与周期的中心线不重合,脉冲的前沿或后沿在相邻的周期内会发生偏移。
  • 特点:可以提供更高的开关频率,从而获得更好的动态响应和更小的电流纹波。
  • 应用:对动态性能要求更高的场合。

相位交错PWM

  • 原理:将多个PWM逆变器(如两个或三个)的载波信号进行相位错开(一个0°,另一个180°)。
  • 特点:输入输出电流的纹波频率翻倍,而单个开关器件的开关频率不变,这大大减小了滤波器的体积和损耗。
  • 应用:大功率电源、电动汽车充电桩、光伏逆变器等,以减小电流纹波和提高功率密度。

按输出电平数分类

这主要取决于逆变器的拓扑结构。

两电平PWM

  • 原理:最基本的形式,每个桥臂只有两种输出状态:+Vdc/2 或 -Vdc/2。
  • 特点:结构简单,控制方便。
  • 应用:绝大多数中小功率的变频器和电机驱动。

多电平PWM

  • 原理:通过更复杂的拓扑(如二极管钳位型、电容钳位型、H桥级联型),使每个桥臂能输出三种或更多种电平(如 -Vdc/2, 0, +Vdc/2)。
  • 特点
    • 输出电压阶梯更多,波形更接近正弦波,谐波含量极低。
    • 器件承受的电压应力更小,适用于高压大功率应用。
  • 应用:高压电机驱动、电网STATCOM、大功率UPS等。

总结与对比

技术名称 核心原理 优点 缺点 主要应用领域
SPWM 正弦波与三角波比较,脉冲宽度按正弦规律变化 输出波形好,谐波少,应用最广泛 计算相对复杂,电压利用率一般 通用变频器、UPS、逆变器
SVPWM 矢量合成,逼近圆形磁链轨迹 电压利用率高,电流谐波小,转矩脉动小 算法复杂,理解门槛高 高性能电机驱动、电动汽车
HEPWM 预设开关角,消除特定谐波 可精确消除谐波,简化滤波 计算极其复杂,动态响应差 大功率、高要求变频器
电流控制PWM 直接控制电流波形跟踪参考值 动态响应快,抗负载扰动能力强 滞环控制频率不固定 伺服系统、开关磁阻电机
两电平PWM 每个桥臂输出两种电平 结构简单,成本低 谐波相对较大,不适合高压 中小功率通用场合
多电平PWM 每个桥臂输出多种电平 波形质量极高,适合高压大功率 拓扑复杂,成本高,控制难 高压电机、电网补偿

选择哪种PWM技术,取决于具体的应用需求,如功率等级、成本要求、动态性能指标、输出波形质量等,在现代电力电子和电机控制领域,SPWMSVPWM是绝对的主流。
