台达伺服驱动器维修视频是技术人员学习故障诊断与维修的重要资源,通过可视化演示能够直观展现复杂电路的排查流程、关键参数的测量方法以及常见故障的解决方案，以下从维修前的准备工作、核心故障排查步骤、典型故障案例分析、维修注意事项及视频学习技巧等方面展开详细说明，并结合表格归纳常见故障现象与处理方法，最后附上相关问答。
维修前的准备工作

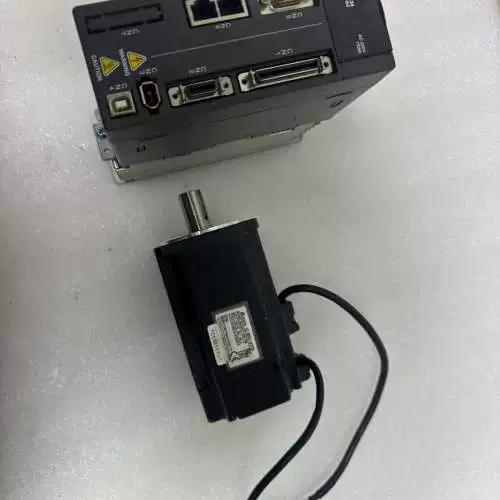

在观看或进行台达伺服驱动器维修前,需确保充分了解设备基础信息：包括驱动器型号（如ASD-A2、ASD-B2系列）、配套电机型号、额定参数（电压、电流、功率）及故障发生时的具体现象（如报警代码、异响、无响应等），需准备必要的工具：万用表（用于测量电压、电阻、通断）、示波器（检测PWM波形、编码器信号）、螺丝刀套装、绝缘胶带、散热硅脂等，安全是首要前提，务必在断电并确认电容放电完成后操作，避免触电或元件损坏。
核心故障排查步骤
外观与初步检查

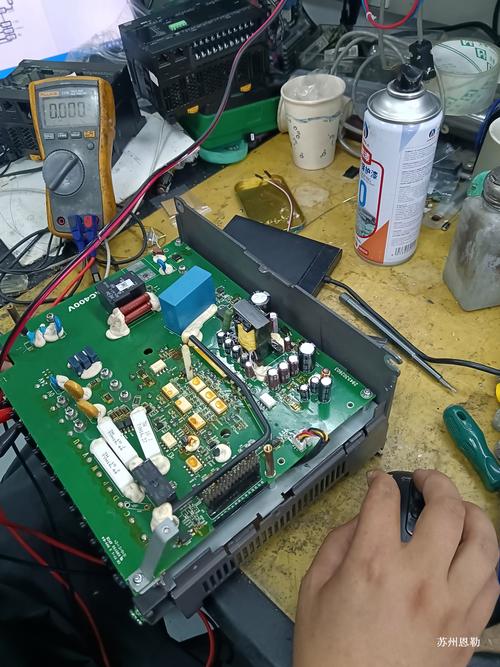

首先检查驱动器外壳有无变形、烧焦痕迹，风扇是否运转正常，接线端子有无松动或氧化，通过视频演示可清晰观察到：电源模块电容是否鼓包（常见于老化故障），PCB板上有无明显烧蚀点或元件脱落，若发现驱动器显示“AL.01”报警（过电流），需重点检查功率模块IGBT是否短路，可通过万用表二极管档测量C、E极间阻值，正常时应存在单向导通特性。
电源电路检测
电源是驱动器工作的基础,视频通常会分步讲解：首先检测输入电压（如单相220V或三相380V）是否正常，再通过示波器观察开关电源输出（如+5V、+24V、+15V）波形是否稳定，若某路电压无输出，需进一步检查对应整流桥、滤波电容及PWM控制芯片（如UC3842）的工作状态，下表归纳了电源电路常见故障及排查要点：
| 故障现象 | 可能原因 | 检测方法与视频要点 |
|---|---|---|
| 无显示，风扇不转 | 输入电压异常、保险丝熔断 | 用万用表AC档测输入电压，断电后用电阻档测保险丝通断，视频会演示保险丝拆焊技巧 |
| 输出电压波动大 | 滤波电容失效、反馈电路故障 | 示波器观察电压波形，对比正常波形纹波大小，视频会展示电容替换时的焊接注意事项 |
| 部分电压无输出 | 对应整流桥损坏、芯片虚焊 | 二极管档测整流桥二极管，放大镜观察芯片引脚有无虚焊，视频会重点讲解虚焊的补焊方法 |
控制信号与通信检测
对于通信类故障（如CANopen、Modbus通信中断），视频会演示：使用万用表测量通信线路（如CAN_H与CAN_L）电压差（正常约2.5V左右），或通过示波器观察通信波形是否稳定，若报警显示“AL.02”（过电压），需结合制动单元与电阻的检测，视频会展示制动电阻的阻值测量方法（正常值通常为几十欧至几百欧）。
功率模块与电机侧检测
功率模块是故障高发区域,视频会详细讲解：通过隔离万用表测量U、V、W相对直流母线P、N的阻值，判断IGBT是否击穿，若驱动器运行中抖动，需检查编码器反馈信号，可用示波器捕捉编码器A、B相波形，判断是否存在干扰或断线，台达ASD-A2系列驱动器若出现“AL.05”（位置超差），视频会指导操作人员核对编码器分辨率参数设置，并演示通过驱动器监视器读取实际位置反馈值。
典型故障案例分析
案例1：某台达ASD-B2驱动器上电后显示“AL.03”（过热报警），视频演示排查过程：首先检查风扇是否运转（发现风扇停转），进一步测量风扇电源端子电压（无+24V输出），最终确定驱动器内部风扇供电线路的贴片保险丝熔断，通过更换同规格保险丝并清理风扇灰尘后故障排除，视频会特别强调：更换保险丝时需先排查短路点，避免二次损坏。
案例2：驱动器运行中突然停止并显示“AL.21”（编码器故障），视频演示检测步骤：断电后断开电机编码器插头，用示波器测量驱动器侧编码器信号，发现A相波形异常（幅值偏低），检查发现编码器电缆接头松动，重新插紧后波形恢复正常，故障解除，视频会对比正常与异常波形，帮助学员快速识别信号差异。
维修注意事项
- 元件替换规范：更换功率模块、电容等元件时，需选用原型号或参数完全替代的元件，视频会展示电容极性安装方向、IGBT模块散热硅脂涂抹厚度等细节。
- 静电防护：维修人员需佩戴防静电手环，避免人体静电击穿CMOS芯片，视频会演示防静电垫的使用方法。
- 参数备份：更换主板或存储芯片前，需通过台达伺服软件备份参数，视频会指导如何通过USB接口导出参数文件。
- 安全警示：功率模块检测时，需注意直流母线电压残留，视频会演示使用大功率电阻放电的操作流程。
视频学习技巧
观看台达伺服驱动器维修视频时,建议结合理论 pause 实践：对关键步骤（如波形测量、焊接技巧）暂停并模仿操作；重点关注“故障现象-排查路径-解决方案”的逻辑链条，而非单纯模仿操作；可利用视频倍速播放功能快速熟悉流程，对复杂部分（如电路图分析）放慢学习速度，建议配套查阅台达官方维修手册，确保操作符合技术规范。
相关问答FAQs
Q1：台达伺服驱动器显示“AL.00”报警（准备完成），但电机无法运行，可能的原因及排查步骤？
A：“AL.00”表示驱动器自检完成，电机不运行通常与控制信号或使能信号相关，排查步骤：①检查控制模式（如位置/速度/转矩模式）是否正确设置；②用万用表测量控制信号输入端（如脉冲+方向）是否有信号输入；③检查使能信号（如SON）是否为高电平（正常时需使能）；④若以上正常，需检查电机编码器反馈是否正常，可通过驱动器监视器读取编码器脉冲数，维修视频中通常会演示信号测量端子位置及参数设置界面操作。
Q2：维修台达伺服驱动器功率模块时，如何判断IGBT是否损坏？
A：判断IGBT损坏需分步检测：①断电并放电后，用万用表二极管档测量C（集电极）与E（发射极）之间，正常时应存在单向导通（红表笔接E，黑表笔接C时导通，反向截止）；②测量G（栅极）与E之间，正常时应存在几KΩ至十几KΩ的阻值（防止静电击穿）；③若C-E间短路、G-E间阻值异常或正反向均导通，则IGBT损坏，视频会演示具体测量方法，并对比正常模块与损坏模块的阻值差异。
